Das Black Box Cinema

Liebe Bloggerfreunde!
In meiner Blogreihe zur Entstehung meines Black Box Cinemas, habe ich versucht den Weg zur Entwicklung eines eigenen Kinos aufzuzeigen. Kölner wissen bestimmt, wieso das Kino so heißt.

Natürlich hatte ich mich schon sehr lange davor mit der Thematik eines Originären Kinos zu Hause, außerhalb der eigentlichen Wohnräume, beschäftigt. Schon als ich mein Wohnraumkino mangels eines eigenen Raumes entwickelte, hatte ich Ideen für ein dezidiertes Kino im Kopf.
Aus Platzgründen musste ich damals meine lieb gewonnenen Braunlautsprecher auf dem Speicher zu einer evtl. späteren Verwendung erst einmal einlagern.
Durch das Freiwerden eines Kellerraumes in meinem Haus, konnte schneller als eigentlich gedacht im Jahre 2014 den Plan zum Bau meiner Black Box entwickeln.
Da ich immer noch auch leidenschaftlicher Kinobesucher bin, ist bei einer Vielzahl an Kinovergleichen, das Black Box Kino im Cinedom für mich hinsichtlich der Gesamtperformance das beste Kino. Hier stimmt einfach alles und so machte bisher jeder Film, egal ob 2D oder 3D am meisten Freude.

Ich wollte diesem Kino möglichst nahe kommen und ebenfalls ein Kino bauen, das den Zuschauer mit einem Lächeln nach dem Film wieder in die reale Welt einlässt.

Solch ein Kino kostet aber normalerweise einen erheblichen Patzen Geld.
Geld, das ich auch für ein Kino eigentlich nicht bereit war auszugeben.
So musste ich also im Vorfeld sehr gut ausrechnen, was ich so als Investment brauche.
Eines bereits vorweg. Meine Kalkulation war im Laufe des Baus mit einigen Fallstricken versehen, sodass ich um mein Budget nicht zu überstrapazieren zu ganz bestimmten aßnahmen greifen musste.
Neben sehr viel Eigenleistung unter Zuhilfenahme meiner Jungs, meiner Frau etc., musste ich aber auch Profis ran lassen, die Verputzten, sich um das Kellerfenster kümmerten, das Deckenloch schlossen sowie eine neue Stromversorgung in den Raum legten.
Der Raum musste zunächst vollkommen entkernt werden um ihn danach wieder aufzubauen.
Nachdem also der im ehemaligen Schlafzimmer doppeltverklebte Teppichboden mühevoll entfernt war, musste auch noch die Wand von Styroportapeten befreit werden. Dann folgte noch die Entfernung der Deckenplatten.
Es galt zu überlegen, ob es sinnvoll sei, so wie in vielen Heimkinos zu sehen, den Raum mit einer Latierung und Stein oder Glaswolle sowie Regibsplatten auszukleiden und somit einen Raum im Raum zu schaffen.
Ich habe mich bewusst dagegen entschieden, da ich den Raum zum einen maximal nutzen wollte und mein Wohnraumkino auch sehr gut funktionierte ohne Raum im Raum. Weshalb sollte das denn in diesem Raum nicht auch gut funktionieren. Denn den Wohnraum kleidet man ja auch nicht aus und trotzdem bekommt man einen guten Surroundsound.
Ich sollte recht behalten. Dazu aber später.
Da ich im Wohnzimmer schon eine 100Zoll Leinwand habe, sollte in meiner Black Box ein wesentlich größeres Bild das Kinogefühl in die Richtung bringen, das man sich wirklich hinsichtlich des Betrachtungswinkels sich in einem Kino sitzend fühlt.

Mein Wohnraumkino ist zwar schon groß,  nur fühlte man sich noch immer in einem Wohnzimmer befindlich.

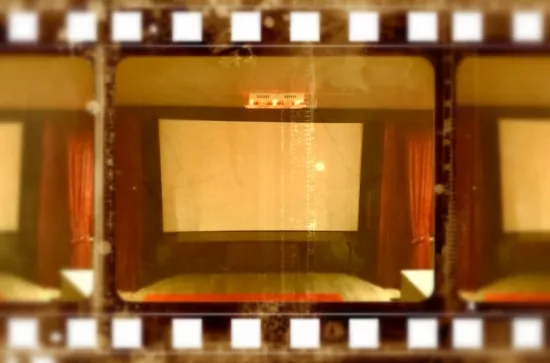

Es galt also die maximal mögliche Größe der Leinwand zu ermitteln. Bei 290 cm Bildbreite oder 131 Zoll Diagonale war dann aber doch Schluss. Der Betrachtungswinkel entspricht hierbei dem optimalen Winkel eines echten Kinos und ist schon wirklich groß.
Hierbei blieb mir nichts anderes übrig als die Leinwand direkt auf die Wand zu zaubern. Die Wände mussten sowieso teilweise neu verputzt werden und so wurde die Leinwandseite komplett Plan verputzt und geglättet.
Der Raum wurde mit einer extra groben Rauhfasertapete tapeziert und die Leinwandseite schwarz eingefasst.
Natürlich benötigt so ein Raum jede Menge Kabel und Steckdosen. Diese Stränge wurden in dem umlaufenden Holzkasten indem auch die fernsteuerbare Rundumbeleuchtung enthalten ist, versteckt. Die Lautsprecherkabel ragen hierbei an der entsprechenden Stelle heraus. Auch wurde das 3D HDMI Kabel darin verlegt.
Alle anderen noch benötigten Kabel verschwinden hinter den Sockelleiste oder der Bühne.
Der Raum bekam eine gesonderte Stromversorgung und ist vollkommen mittels eines Schalters vom Stromnetz zu trennen.
Hierbei kann man nach dem Verlassen des Kinos sicher sein, das alle Geräte stromlos und so gehen Überspannung etc. geschützt sind.

Das war für mich wichtig. Nur wollte ich nun so wie in einigen Kinos gesehen, hierfür keinen komplett neuen Schaltkasten errichten. M.E. ist das vollkommen überzogen, für ein normales Kino mit normalem Verstärker und einem Boxensystem von in der Endausbaustufe von 12 Lautsprechern und mit immerhin 4 Subwoofer.

Da ich ja meinen alten liebgewonnenen Braun L 8100 HE

in meinem Heimkino einbauen wollte, musste ich natürlich für den Rest des Surroundsystems auch Braunlautsprecher besorgen. Hierbei half mir das Internet und eine Plattform mit 4 Buchstaben. So bin ich für den Surround Bereich an meine L 8060 He und 8070 HE und für den Center an meine 8080 HE gekommen, die ich zu diesem Zweck als einen Center zusammen geschaltet habe.

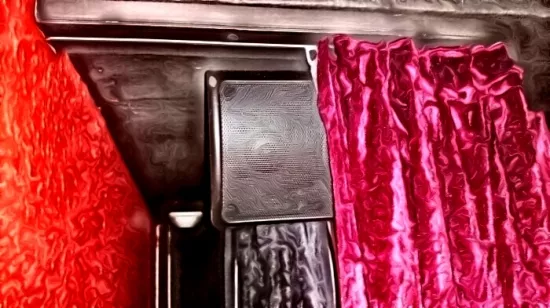

Für den Presence Bereich habe ich auf Canton zurückgegriffen und dort aus der Canton Plus Serie zwei kleinere versteckbare Lautsprecher eingebaut.

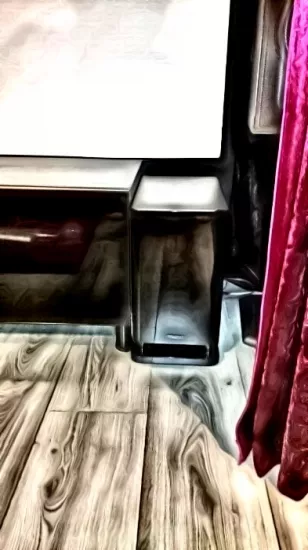

Im LFE Bereich habe ich auf ein 4er Gespann gesetzt. Es müssen auch hier keine sündhaft teuren Subwoofer sein. Eine ausgewogene Tiefbassperformance, die den Raum wirklich in Wallung bringt, ist mit Downfire Subwoofer recht preisgünstig zu erreichen. In Verbindung mit meinen im Bassbereich zwar nicht so tief aber dennoch sehr präzise aufspielenden geschlossenen Braunlautsprecher, hat sich ein sehr ausgewogenes unaufdringliches Klangbild in diesem Raum ergeben. Das habe ich in dieser Qualität nicht wirklich erwartet.

Es ist wirklich ein Erlebnis, wenn man auf dem Sofa sitzt und glaubt wirklich mitten im Geschehen zu sein. Man kann das eigentlich gar nicht wirklich beschreiben, man muss es erleben. Somit ist ein Kino in einem eigens dafür hergerichteten Raum natürlich kompromissloser zu erbauen als ein durch viele Einflüsse behindertes Wohnraumkino. Da ich zudem keine Nachbarn berücksichtigen muss, konnte ich hier wirklich in die Vollen gehen. Nach dem Motto. Draußen hört dich niemand schreien.

Als AVR kommt im Moment mein aus dem Wohnzimmer nach unten verlagerter Yamaha RX V1073 zu Ehren. Als Zuspieler dient ein Sony BDP S790 mit einem exellenten Bild und vielen Einstellungsmöglichkeiten. Dieser Player verfügt zudem über zwei HDMI Ausgänge, die unterschiedlich genutzt werden können. Im Zusammenspiel mit meinem ebenfalls aus dem Wohraumkino verlagerten Optoma HD 33 ergibt sich eine sehr ausgewogenes nicht wesentlich erkennbares fehlerfreies Bild, das aufgrund der DLP Technik rasiermesserscharf ist und auch von 3D Brillenentwicklern wie HI-Shock als Referenzbeamer für ihre 3D Test herangezogen wird.
Leider wird dieser Beamer von der Firma Optoma in dieser Variante nicht mehr gebaut. Mit der aktuellen Firmware, spielt der Beamer zudem bereits in einer wesentlich höheren Klasse hinsichtlich des Schwarzwertes.
Das Black Box Cinema ist vollkommen abdunkelbar, sodass man wirklich in einem schwarzen Raum sitzt. Hier stört keine Reflexion die wieder auf die Leinwand zurück reflektiert wird das Leinwandbild.
Natürlich darf die Akustik in einem Heimkino nicht ignoriert werden. Ich wollte aber wie bereits oben geschrieben, hier nicht einen Raum im Raum und an allen Ecken und Kanten Bassfallen und Ad-und Absorber installieren.
Hier können schon ein paar aus dem Wohnraumkino adaptierte Gedanken weiter helfen.
Die Wände sollten möglichst nicht glatt sein. Hierzu habe ich sehr grobe Raufaser verwendet, die die Wand schon sehr aufraut.

Eigentlich ist ein Teppichboden ideal. Aus Hygienegründen haben wir dann aber doch Laminatboden verlegt, der übrigens auch eine etwas rauhe Oberfläche besitzt und im vorderen Bereich einen schönen roten hochflorigen Teppich in maximaler Größe verlegt.

Zunächst wer geplant, das in dem Kino zwei Kinositzreihen mit einem Podest, so wie in vielen sehr schön gestalteten Kino gesehen eingebaut werden. In dem Podest hätte man dann etwas zur Modendämpfung machen können. Meine Familie wollte aber lieber Sofas zum Räkeln. So sind wir auf Umwegen dann zu der Lösung mit dem riesigen U Ledersofa gekommen, welches ich zudem noch zu einem sagenhaft günstigen Preis erwerben konnte. Die Lieferzeit sollte jedoch rund 3 Monate Dauer. Zeit, die ich dann für den Weiterbau des Kinos verwenden konnte. Sicher hat es etwas von der reinen Kinoansicht verloren, jedoch war es im Nachhinein eine sehr gute Wahl, da es einfach bequemer ist.
Ich brauchte auch kein Podest zu bauen und musste nicht die Raummoden auf zwei Hörplatzreihen beachten. Da nun alles auf einer Linie sitzt, konnte ich mich darauf konzentrieren.

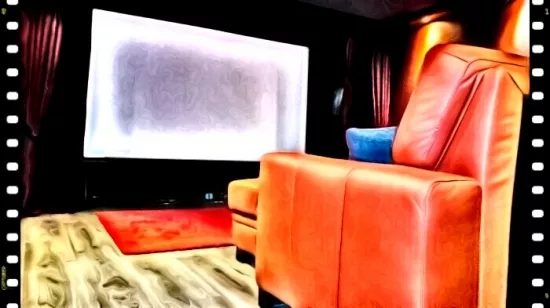

Das riesige Sofa hat auch noch den Vorteil, dass es erheblich zur Homogenität des Raumes beiträgt. Ich wollte aber auch schöne Vorhänge haben um meinem Kino einen besonderen alten Kinoanblick zu geben. Im Bedarfsfall kann man den Vorhang komplett über die Wand zuziehen und den Frontbereich vollkommen bis zum Deckenkasten verschwinden lassen.  Das macht dann besonders Spaß, wenn Freunde zum ersten Mal in mein Kino kommen und die Leinwand noch nicht zu sehen ist.

Weiterhin hat der schöne optische Aspekt aber auch einen akustischen Hintergrund. Die Vorhänge haben den gleichen Effekt, wie Vorhänge im Wohnzimmer. Sie können im Hochtonbereich den Klang geschmeidiger machen, wie ich es einmal ausdrücken möchte.
Dann sind da noch die Regale, die neben der Aufnahme von Gerätschaften und BDs etc. ebenfalls zur Raumdämpfung beitragen, sodass sich bereits mit diesen Maßnahmen sehr viel erreichen lässt und auch erreicht wurde.

Weiterhin habe ich als Fußbänkchen Kisten eingesetzt, die gefüllt auch noch als Dämpfer herhalten können.
Insgesamt habe ich so schon ein sehr ausgewogenes akustisches Raumklima geschaffen, ohne relevanten Hall und störenden Raummoden im Sitzbereich  und ohne den Raum zu sehr zu bedämpfen. Mit Mess-DVDs und Blu Rays habe ich die Akustik geprüft und für gut befunden. Sicher kann man da noch einiges machen. Ich werde sehen, was in der Zukunft mir das noch zur weiteren Optimierung einfällt. Denn eines habe ich mir sagen lassen. Ein Kino ist nie ganz fertig.
Über die Kosten des Kinos kann ich an dieser Stelle nur sagen. Es ist leider nicht zum Nulltarif zu bekommen. Da ich auch zunächst den Raum entsprechend sanieren musste, habe ich da etwas mehr Geld in die Hand nehmen müssen. Aber bei einer anderweitigen Nutzung, hätte der Raum auch saniert tapeziert und mit einem neuen Boden versehen werden müssen, sodass ich diese Kosten schon zu einem gewissen Teil herausrechnen kann. Ich hatte zudem schon einiges an Equipment gekauft. Das zwar auch damals bezahlt werden musste, aber jetzt das Budget nicht zu stark belastete.
Die Surroundanlagentechnik hätte bei Neukauf etwa 7000 Euro gekostet.

Durch geschickten Einkauf konnte ich die Kosten auf rund 4000 Euro drücken. Da ich schon einiges zu Hause rum stehen hatte, fällt das im Rahmen des Kinobaus notwendige Investment diesbezüglich auf etwa 1100 Euro zurück und ist somit durchaus überschaubar.
Für das Raumdesign ca. 2500 Euro, das Sofa ( 3500 Euro) sowie die Regale etc. sind etwa 7000 Euro zu veranschlagen. Da ich das Sofa aber auch im Rahmen einer Aktion besonders günstig bekommen habe, war es möglich die Bauzeit erheblich zu verkürzen.
Insgesamt ist so ein Kino mit Vorraum also für etwa 11.000 Euro zu bauen.
Neben dem hervorragenden Yamaha Receiver und dem potenten Sony BD Player habe ich bewusst auf meine alten Braunlautsprecher gesetzt.

Diese Lautsprecher zeichneten sich schon damals durch ein sehr neutrales unaufdringliches noch nicht dem sogenannten Taunussound der 80 er Jahre unterworfenen Klangbild aus.
Die geschlossene Bauweise und das massive schwer Gehäuse sowie die langzeitstabile Membrantechnik halten die Lautsprecher noch heute auf einem sehr guten Klangniveau.

Zudem war die eingesetzte Mitteltonkalotte eine damalige Besonderheit und erzeugte ein sehr sanftes klares weitreichendes Klangbild. Die Technik ist irgendwann leider verschwunden und man findet sie heute nur noch im sehr teuren Studiolautsprechern z. B. bei Klein & Hummel.
Dadurch, da ich jetzt rund herum im Mittelhochtonbereich exakt die gleichen Lautsprecher  habe, ergibt sich ein unglaublich homogenes Klangbild mit einem echten Mittendrin Effekt.

Der Bassbereich ist nicht sehr tiefreichend, aber immer im Oberbassbereich sehr präzise und feinfühlig in seiner Ziselierung und knochentrocken, sodass der Bass sehr viele Facetten aufweist und den Sound nicht zukleistert. Mir hatte dieses Klangbild schon immer sehr gut gefallen. Ohne Subwoofer Unterstützung hätten die Lautsprecher vielleicht etwas zu wenig Tiefgang bei einem Film mit sehr tiefreichend Bass. Braun hatte aber auch schon damals als einer der ersten einen Wohnraumtauglichen als Beistelltisch ausgeführten Subwoofer im Angebot. Vielleicht kann ich auch so einen einmal irgendwo ergattern.

Die Unterstützung durch Downfire Subwoofer gegenüber Frontfire Subwoofer, ist darin begründet, weil ich in meinem Kino keine Kompromisse eingehen muss und so den Bass über den Boden im Raum verteilen kann. Das führt zu einer sagenhaften Raumanregung ohne Dröhn Effekte, da bei 4 Subwoofer diese nicht so viel leisten müssen, wie Frontfire Subwoofer, mit denen dieser körperhafte Bass so gar nicht oder nur mit wesentlich größeren Subwoofer möglich wäre. Zudem können die Subwoofer kleiner ausfallen und passen sich der Frontbühne optisch perfekt an. Mit etwa insgesamt 400 Watt Sinusleistung verteilt auf 4 Subs wird der Raum sehr homogen angeregt.

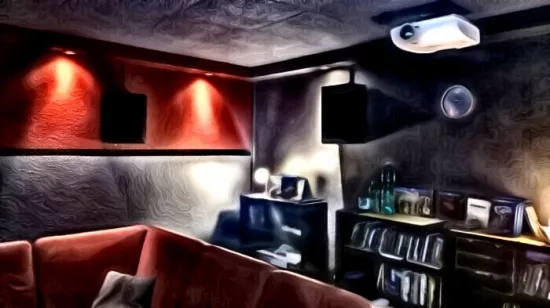

Natürlich benötigt so ein Kino auch noch ein paar Regale zur Aufbewahrung von meinen ganzen Schätzen. Diese sollten dann aber möglichst unauffällig im Raum zu stehen kommen, deshalb habe ich sie direkt hinter das Sofa verbannt.

So haben wir trotzdem direkt Zugriff auf die Sammlung.
Meine Sammlung fällt mit insgesamt etwas über 1600 BDs und natürlich auch noch DVDs schon recht umfänglich aus.
Einiges werde ich trotzdem in einen benachbarten Raum verbannen müssen.
So, jetzt wäre ich eigentlich soweit am Ende mit meiner Präsentation meines nunmehr im Moment vollkommen fertig gestellten Black Box Cinema.
Ich hoffe es hat euch Spaß gemacht und ich konnte durch die Blogs zur Entstehung und dieses Blogs einige Denkanreize zum Bau eines eigenen Heimkinos geben. Nur keine Scheu, der Raum beißt nicht.
Wir sehen uns beim nächsten Film



In diesem Sinne
Eure
C.T.
alias
Bluray Charly
