Maskerade oder wie ich die Leinwand maskierte

Leinwand maskieren:

Wer kennt das nicht, man hat sich nach reiflicher Überlegung und Recherche endlich für eine Beamer Leinwandlösung entschieden.
Leider hat man jedoch keinen eigenen Raum um sich ein Heimkino einzurichten oder man möchte sein Heimkino in den Wohnraum integrieren.
Der Beamer hängt an der Decke, die Leinwand ist ebenfalls befestigt.
Der erste Film wird eingelegt und das Bild wird auf die Leinwand projiziert. Natürlich hat man einen Film genommen, den man zu genüge kennt. Was ist das, das Bild ist „flau“ und was auf dem LCD oder auch auf dem Plasma (Kuro etc.) tief schwarz ist, ist hier schon etwas vergrauter. Schnell, den Raum ganz abdunkeln. Immer noch ist das Bild nicht mit dem LCD/Plasma vergleichbar. Verdammt, hätte ich mir doch sofort einen Beamer mit einem besseren Schwarzwert gekauft. Wie konnte ich denn wissen, dass das Bild im Vorführraum ( natürlich optimiert) so viel besser aussieht wie bei mir nun zu Hause. O.k. der Raum hat helle Wände (die Beste von allen will das so), wenn der Raum aber doch dunkel ist, sollte das doch kein Problem darstellen. Der Beamer hat doch jede Menge Lumen (1600) und muss das doch ausgleichen können oder noch besser ich regele einfach die Bildhelligkeit herunter. Nichts funktioniert wirklich zufriedenstellend, entweder ist das Bild dann so stark kontrastiert, das Feinzeichnung und Durchzeichnung verloren geht oder das Bild ist zu hell.

Woran liegt das denn nun?
Sicher es gibt Beamer die auf Grund der eingesetzten Technik und vieler Kniffe, mit einer auf und zu gehenden Iris, das Bild signifikant verbessern können, wenn die Raumverhältnisse stimmen. Bei DLP Beamer kann man mit einigen technischen Möglichkeiten, Farbrad, Iris, Dark Chip Technik, Brillant Color etc. den Schwarzwert etwas verbessern.
Bei allem was man jedoch einstellt am Beamer, wird immer auch die subjektive Wahrnehmung von Kontrastwerten eine wesentliche Rolle spielen, diese darf man nicht vernachlässigen.

Projiziere ich nun ein 21:9 Cinemascopebild auf eine 16:9 Leinwand, so habe ich oben und unten jeweils einen schwarzen oder besser gesagt meistens grauen bis dunkelgrauen, bestenfalls sehr dunkelgrauen fast ins schwarz übergehenden Balken.

Ist der Balken fast schwarz und hebt sich nicht mehr wirklich sichtbar von der Leinwandmaskierung rund um die Leinwand ab, dann könnte man gewillt sein an dieser Stelle aufhören weiter zu lesen. Aber auch hier ist noch mehr drinn ohne Bildqualitätsverlust.Dann weiter im Text.

Diesen Balken kann ich akzeptieren (schlechte Idee) oder ich besitze eine maskierbare Leinwand, die automatisch dem Bildformat nachfolgt und somit immer eine schwarze Umrandung anbietet. Diese Leinwände gibt es von einigen Herstellern zu entsprechenden Preisen.  Wer nicht bereit für so eine Geldausgabe ist oder auch nicht dieses Geld ausgeben kann, der oder die (Gleichberechtigung) kann dennoch mit einfachen Mitteln die Bildqualität wesentlich verbessern.

Wie geht das?
Ich verzichte an dieser Stelle darauf hier eine grundsätzlich Abhandlung über Ansi Kontrast und Full/Off Kontraste auszuführen, wer sich hierfür interessiert kann dazu sehr gut im Internet Abhandlungen finden, die wesentlich ausführlich sind, als ich es an dieser Stelle vornehmen könnte (25.000 Zeichen Regel). Diese Kontrastangaben sind aber leider immer nur die halbe Wahrheit da man immer den Raum mit berücksichtigen muss. Nur vielleicht so viel:

Ein Beispiel:
JVC DLA X35: 1300 Lumen Lichtleistung; 578 bei einer 2m breiten Leinwand: der Schwarzwert liegt dann bei sensationellen 0,012 Lumen

Mitsubishi HC 3800: 1300 Lumen Lichtleistung 578 bei 2m breiter Leinwand: der Schwarzwert liegt hier bei 0,145 Lumen

Der Schwarzwert des JVC ist hierbei um den Faktor 10 größer oder besser wie bei dem Mitsubishi. Nur sieht man das wirklich unter realen Bedingungen? Ist das Bild des JVC so wesentlich sichtbar besser?

Diese gemessenen Werte sind zudem nur unter optimierten Bedingungen zu erzielen.

Die Bildprojektion ist ja ein reflektives Verfahren und somit ist die Raumhelligkeit leider immer mit im Spiel. Umso heller das Bild um so mehr Reflektionen werden wieder auf die Leinwand zurückgeworfen, umso heller die Wände umso mehr Reflektionen, hierdurch wird der Schwarzwert erheblich beeinflusst.

Jetzt besteht die Möglichkeit die Raumwände dunkler zu streichen oder gar in eine tiefes schwarz zu tauchen (juchu höre ich da alle Frauen rufen, ich wollte schon immer im Keller wohnen), also welche Beste von allen lässt so einen massiven Eingriff eines Heimkinoenthusiasten zu, es sei denn es haben sich zwei getroffen. Deshalb muss man sich mit den vorliegenden Raumhelligkeiten in der Regel arrangieren, basta!

Manche streichen und tapezieren die Wand hinter dem Beamer dunkler.

Das bringt vielleicht etwas an Gesamtraumdämpfung. Die Seiten und Deckenreflektionen die direkt von der Leinwand in den Raum transportiert werden, kann man hierdurch aber nicht beseitigen. Die einzige Möglichkeit die besteht sind folgende  Punkte:

1. Man nimmt dem Beamer etwas an Lichtleistung (Lumenangabe), hierdurch wird das Bild insgesamt dunkler und es werden weniger helle Reflektionen auftreten, dennoch werden die noch auftretenden abgeschwächten Reflektionen auf die Leinwand zurückgeworfen, der Schwarzwert kann aber schon sichtbar verbessert werden. Ich habe hierzu einen aus der Fotografie  bekannten Neutralgraufilter vor die Linse gesetzt. Bei einem stationär installierten Beamer kann dieser Filter einfach Linsengrößenbezogen (Objetivdurchmesser messen) vor das Objektiv geschoben werden, so wie bei einem Fotoapparat auch.

2.         Zusätzlich zur Lumensenkung mittels Graufilter sollte man die Leinwand mit einem schwarzen matten Tuch maskieren, am besten oben und unten und wenn möglich auch an der reflektierenden Seite irgendwie. Bei mir ist es die linke Seite und natürlich oben und zur Decke hin.

Mit kleinem Geld kann man sehr  gut selbst eine Maskierung für das  Format 21:9 herstellen.

2 Minuten Aufbauzeit bescheren einem dann für die Filmlaufzeit ein zumindest zufriedenstellendes Filmerlebnis.

Hierzu benötigt man also nur ein wenig matten Verdunklungsstoff.

Die Maskierung im 21:9 Format habe ich nachdem die Leinwand und der Beamer aufeinander abgestimmt waren somit selber gemacht.

Hierzu benötigst man neben etwas handwerklichem Geschick, eine Beste Ehefrau von Allen (Nähmaschine) einen Elektrotacker, ein Maßband und ein gutes Auge.

Nun zur Maskierung:
Ich habe einfach zwei Holzleisten genommen mindestens in der Breite der Leinwand, besser etwas länger wählen, abschneiden kann man immer noch, eine stärkere, starre für oben und eine leichtere für unten. Ein möglichst starres schwarzes Tuch (Markiesenstoff ist hierfür gut geeignet oder sogenannter schwarzer matter Verdunklungsstoff) oben so umgenäht (natürlich Frau) das die Leiste gerade so hindurch geschoben werden kann. Mit Tackern wird die Leiste dann  noch etwas fixiert. In der Mitte und an den Enden jeweils Klettband so fest tackern oder auch kleben, dass man die Maskierung unter dem Kasten befestigen kann oder wer auch den Kasten mit maskieren möchte oben am Kasten, so kann man sie nach Benutzung einfach wieder abnehmen, der Raum bleibt optisch verschont.
Damit man für die Höhe das entsprechende Maß hat, wird ein Bild im Format 2,35:1 also im Original Kinoformat auf die 16:9 Leinwand so projiziert, dass das Bild am unteren Leinwandende aufhört (Bei mir durch Umschaltung der Bildhöhe möglich). Oben verbleibt dann ein breiter dunkelgrauer häßlicher Balken, diesen gilt es nun zu kaschieren. Das Maß vom Kasten bis Bildoberkannte ergibt dann die Höhe der Maskierung oder man kann auch von der Decke aus messen, wenn man das Ergebnis noch etwas optimieren möchte. Jetzt muss das Tuch auch unten so umgenäht werden, dass die leichte Leiste unten durchgeschoben werden kann, auch diese wird dann fest getackert (muss man aber nicht zwingend). Fertig ist die Maskierung für das Originalkinoformat und kostet fast nichts.
Das Bild wird dann genauso dargestellt wie man den Film im Kino sieht.
Der Bild im Bild Kontrast wird sichtbar verbessert, da das Auge eine schwarze Umrandung um das Bild herum als Referenz hat, deshalb würde ich auch unter die Leinwand einen schwarzen Tuchstreifen spannen.
Bei Sportaufnahmen, wie Fußball, wo ich ein große grüne Fläche omnipräent habe, ist auch ein gutes Bild in einer helleren Umgebung zu erzielen.
Die aktuellen Filme werden immer dunkler in ihrer Darstellung. Man nehme nur die Batman Reihe die von Nolan produziert wurde oder demnächst den Neustart von Superman. Hier sind sehr viele extrem dunkle Bilder vorhanden, die aber dennoch eine gute Durchzeichnung haben sollen.

Nun kann man die Bildqualität aber noch etwas weiter steigern.
Hierzu fertigt man sich zusätzlich noch ein kleines Deckensegel (für Filme im 16:9 Format nehme ich einfach die obere Maskiereung) an. Dieses wird dann einfach nach oben an der Decke befestigt, hierdurch werden helle vorkommende Bildpartien (Himmel etc.), die auf die Decke reflektieren und wieder auf die Leinwand zurück wirken ebenfalls abgemildert und bestenfalls ganz beseitigt. Ihr werdet sehen, wie sich der Schwarzwert auf der Leinwand positiv verändert.

Damit auch hier ein visueller Eindruck verbleibt, habe ich einige Bilder in verschiedenen Zuständen gemacht um die Unterschiede darzustellen. Die Objektivdaten meiner Kamera sind hierbei jeweils identisch.
Das kann natürlich nur einen groben Überblick geben, man kann aber glaube ich schon sehr gut die Bildqualitätsveränderung erkennen.

Anhand einer Serie die im Bildverhältnis 16:9 produziert wurde „Game of Thrones“, hat man es öfter mit diesem Reflektionsproblem zu tun.

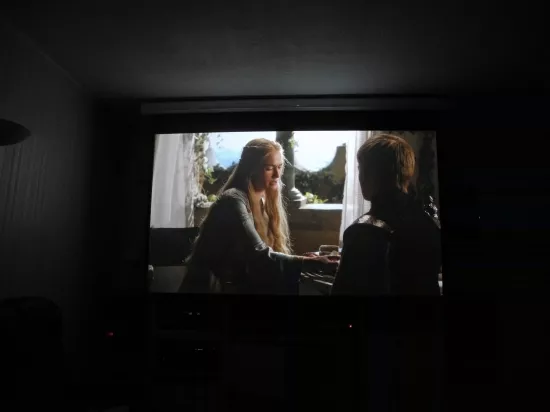

Ohne jegliche zusätzlich Maskierung

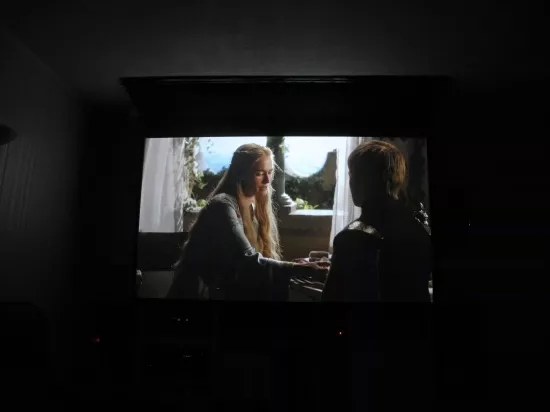

Maskierung mit einem kleinen Deckensegel

Um die Veränderungen besser sichtbar machen zu können, habe ich etwas unterbelichtet, das Filmbild ist etwas heller als das Original  und besitzt eine gute Ducrchzeichnung. Der Unterschied  sonst durch das Objektiv (Blendenmittelung) nicht so gut darstellbar.

Ich werde noch einige Bilder machen und hier hineinstellen. Ich muss aber die Zeit dazu haben.

Bei diesem Beispiel findet die Reflektion vornehmlich zur Decke hin statt.

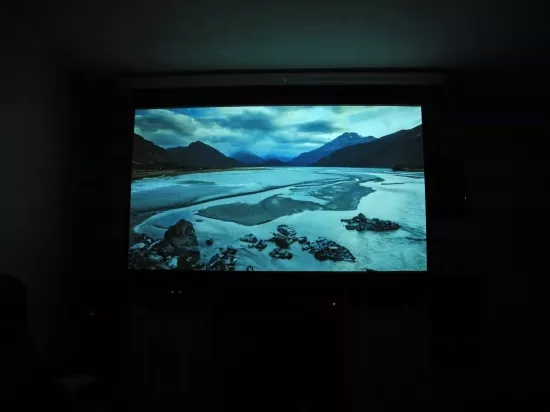

Ohne Maske

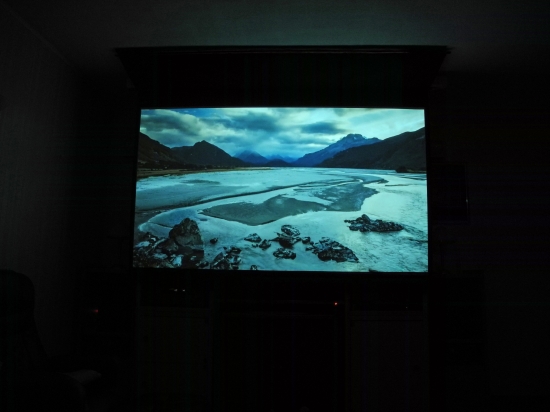

Mit Maske


Viel Spaß bei der Maskerade

Eure
CT
