Hallo zusammen,
nachdem ich mein Heimkino in meinen früheren Abstellraum im Keller fertig gestellt habe, möchte ich euch einen kleinen Einblick von der Bauphase (ca. 1/2 Jahr Oktober 2015 - März 2016) bis zur Endausstattung gewähren. Zu den Raummaßen:

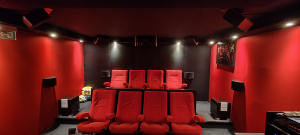

Der Raum hat ein Rohmaß von Länge 6,2 m Breite 4,2 m und eine Höhe von 2,25 m. Wichtig war mir, dass ich das Thema Kino in den eigenen vier Wänden nachzubilden. Weil meine Familie schon aus 5 Personen besteht, habe ich mich auf die Anzahl von 2 Reihen je 4 Kinostühle entschieden. Diese verbaute ich auf ein Podest mit insgesamt 30 cm Höhenunterschied. Die Wandverkleidung an den Seitenwänden und Rückwand habe ich mit Holzrahmen realisiert. Die Rahmen haben 6 cm Abstand zur Wand und sind hinterlüftet um Schimmelbildung vorzubeugen. In den Rahmen ist ab einer Höhe von 30 cm bis 1,2m Akustikdämmmaterial (SSP2 5 cm) untergebracht für die Erstreflexionen. Die Dämmung verläuft umlaufend bis zur Front. Verkleidet habe ich die Rahmen mit Akustikstoff. In der Rückwand sind hinter der Verblendung flächig Folienschwinger verbaut. Vorne an der Leinwand ist eine elektrische Maskierung untergebracht die die 16:9 Leinwand auf 21:9 maskiert.
Die Leinwand ist 3 m x 1,7 m groß. An der Decke ist vorne ein Deckensegel 2,5 m x 1,35 m (SSP2 Dämmmaterial) angebracht. Als nächste Maßnahme werde ich aussen eine zweite Tür mit einem Schallschutzblatt (-37 dB) mit umlaufender Dichtung und einer Schall Ex Leiste als Bodendichtung anbringen. Damit ich zu späterer Stunde keinen Ärger mit meiner Familie bekomme.

Mein Lautsprechersetup habe ich die Tage auf 7.1 aufgerüstet.

Update:

2 zusätzliche Höhenlautsprecher sind in der Front hinzugekommen. Somit habe ich ein 9.1 Setup und kann ein bißchen Atmos/DTS Neural X geniesen.

Die ganzen einzelnen Fernbedienungen wurden in eine Logitech Harmony Elite vereint. Die Funkschalter sind mit einem Lightmanager Mini ebenfalls in der Harmony enthalten. Außerdem habe ich einen Amazon Echo Dot für Sprachbefehle installiert. Das Kino kann per Sprachkommando ein bzw. Quelle gewechselt und ausgeschaltet werden.

Im Kinovorraum habe ich diverse Deko platziert und eine Fakekinokasse, sowie ein Blurayregal eingebaut .

Aussen an der Eingangstür zum Kino wurde noch eine Schallschutztür an der bestehenden Zarge angebracht. Die 2. Türe brachte eine Schallminderung von 10 dB. Im Kino habe ich an den Lichtschachtfenstern eine Aussendämmung angebracht. Die Kästen haben innen 2 Sandgefüllte Trittschallplatten und eine Lage Basotect erhalten. Somit hört man den Kinolärm nicht mehr auf der Aussenterrasse.

Ich bin praktisch momentan mit meinem Kino fertig .... :)

Update:  1 Oppo UDP 203; Beamer Deckenhalter für normale Projektion gebaut.

Update: Apple TV 4K und Antimode 8033 S II zur Basskorrektur.

Update Dolby Atmos:

ich habe zu meinen Front Heights noch 2 Top Middle installiert, die ich über einen externen Stereoverstärker versorge. Ich habe also meinen Marantz vom Processing her jetzt ausgereizt. Somit bin ich mit 11.1 im Kino unterwegs. Ich muss sagen, dass 3D Ton noch ein Sprung vom Spassfaktor her ist. Es umhüllt einen noch mehr.

Der Hubschrauber und Regen ist jetzt deutlich vernehmbar. Macht echt Spass. Auro 3D lohnt sich bei meinem 7.1 Layer her in meinem Kino nicht. Aus diesem Grund installiere ich das Update von Auro nicht. Der Upmixer DTS-Neural X macht auch einen guten Job und arbeitet bei nicht Dolby Atmos Spuren die Feinheiten genau so gut heraus.

Update: Lightmanager Air anstatt Lightmanager Mini mit Alexa. Jetzt geht jede Lichtszene vom Lightmanager als Sprachbefehl.

Update:

Meine Deckenlautsprecher Phase One und Phase Two habe ich auf 4 Quadral Phase 180 getauscht. Ich wollte in meinem Setup überall denselben Hochtöner haben. Die anderen hatten sich irgendwie anders angehört. Aus diesem Grund bin ich auf diese Onwall-Lautsprecher umgestiegen.

Update Subwoofer:

Mein SVS SB 12 NSD war alleine für sich zu unhomogen. Ich habe lange nach einem 2. gleichen Typs gebraucht geschaut, konnte aber keinen in meiner Nähe auftreiben. Aus diesem Grund habe ich mich für 2 Quadral Qube 10 entschieden. Den SVS habe ich weiter veräussert. Jetzt hören sich die Zwei Subs in meinem Kino viel homogener an.

To be continued.....

Update Körperschallwandler und 4K Beamer

Servus nach langem hat sich in meinem Kino wieder was getan. Zuerst einmal hatte ich Nachbarprobleme. Wegen des Antimodes wurde nach der Linearisierung der 2 Subs zuviel Tiefton an die Nachbarwand abgegeben. Das führte dazu, dass dieser mit der Rohrzange wie ein Verrückter gegen die Wand gedonnert hat.
Also musste ich, damit ich mein Hobby weiter betreiben konnte. etwas dagegen unternehmen.
Zuerst einmal hatte ich die Subwoofer nach ewigen Verstellens in die Mitte des Raums als besser empfunden. Das Antimode war dabei nicht mehr notwendig. Aus diesem Grund hatte ich dieses verkauft. Aber irgendwie wollte ich die Sache noch optimieren. Dabei stieß ich im Internet auf einen Beitrag von Bert Kößler der die Sache Körperschallwandler behandelte. Ein Kinokumpel hatte 4 Stück Reckhorn BS200i und dazugehörigem Reckhorn 801i Verstärker über. Ich probierte die Körperschallwandler aus und war so was von begeistert.
Um nicht den Körperschall in den Estrich zu leiten hatte unter meine Kinostühle Gummipuffer mit einer Härte von Shore 70 entkoppelt. Die Reckhorns mit Körperschallwandler arbeiten im unteren Bereich bis 60Hz darüber setzen dann die eigentlichen Subwoofer mit 80 Hz ein. Somit geht wieder die Luzi ab und man meint man hätte größere Subs im Kino stehen, nur mit dem angenehmen Nebeneffekt, dass kein Nachbar mehr gestört wird. Außerdem kann meine Frau im Wohnzimmer normal Fernseh schauen. Dann stattete ich die 2 Zweite Reihe mit demselben Equipment aus. Diese schalte ich je nach Besuch dazu. Ansonsten läuft nur die vordere Reihe.
Zum Schluß bin ich doch noch auf den 4K Zug aufgesprungen. Nachdem mir ein Kumpel sich zuerst einen Sony VPL-VW590ES gekauft hatte und wir diesen ausgiebig getestet hatten musste ich auch den gleichen Beamer haben.
Ich bin somit angekommen in meinem Kino.


Update Neue NAS Synology DS220+
Update Medienplayer Zidoo Z9X Pro und Nvidia Shield

Update Endstufentausch Yamaha DSP A780 gegen IOTAVX PA3
Umbau Medienrack mit Gleitschienenauszug Verstärker Marantz SR7013

Update Sony Playstation 5
Update AVR Tausch Denon X4800H
Update IOTAVX P1 7-Kanal Endstufe

Update Mai 2026:
Nachdem einige Besucher meines Kinos bemängelten, dass sich zuviel oben abspielt, habe ich mich entschlossen die Surround Ebene auf Ohrhöhe zu platzieren. Die Front Heights habe ich ebenfalls nach hinten verfrachtet damit diese endlich Dolby konform platziert sind. Ich musste 4 Bespannungen mit Aufhängungen abändern. Zuerst habe ich das ganze provisorisch mit Kartons auf gleiche Höhe gebracht bevor ich die Bespannung final umgebaut habe. Das Probehören hatte schon vielversprechend geendet. Nach dem Umbau habe ich neu eingemessen. Das Ergebnis war wieder ein Sprung nach vorne mit kleinem Budget.

Der Sony VPL-VW590ES hat nach 1500 Lampenstunden eine neue UHP Lampe spendiert bekommen. Morgen bekommt er eine vor Ort Kalibrierung um die Werte (Gamma Farben etc.) wieder gerade zu biegen. Dann kann der Beamer noch ein bißchen laufen, bis die Lasergeneration durch die chinesische Konkurenz wieder bezahlbar wird.

to be continued ......
