Vorwort
Gemeinhin gilt ja: Was nirgends angeboten wird, musste selber machen.
Tja, es war mal wieder so weit: Für meine Head-Editions, bzw. Sammlerstücke war keine passende Vitrine zu finden und da ich gerade Urlaub auf Balkonien mache, war nun der Zeitpunkt gekommen, um selbst aktiv zu werden.

Das Konzept
Im Vordergrund stand, wie immer bei meinen "Show" Vitrinen, dass sie möglichst kein Staub eindringen lassen, die Zugänglichkeit spielt bei mir eine untergeordnete Rolle, obwohl sie bei dieser Konstruktion m.E. gut gelöst ist.
Auch soll die Vitrine nicht wahnsinnig Aufwendig in der Konstruktion sein und sie in der Herstellung noch "handlebar" bleiben.

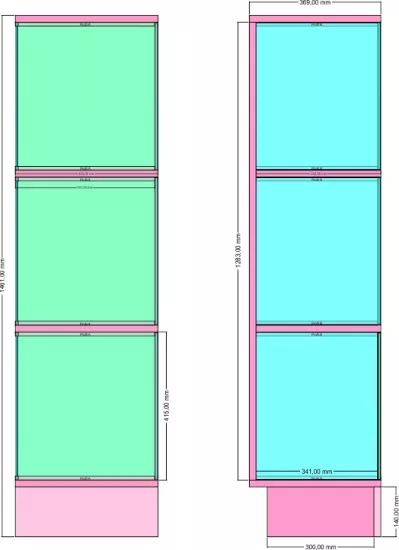

Vor dem Auspacken des Werkzeuges steht die Planung. Als Konzept habe ich erst einmal eine Zeichnung angefertigt, wie das ganze ausschauen soll.
Zuvor war ich im Baumarkt, und habe mich nach passenden Alu-Profilen umgeschaut, welche die Plexiglasscheiben an Ort und Stelle halten sollen.
Das Design ist zwar asymmetrisch, d.h. rechte und linke Seite der Vitrine sind nicht gleich aufgebaut, aber dies ist m.E. in der Praxis nicht das Problem, aber Urteilt selbst ;).

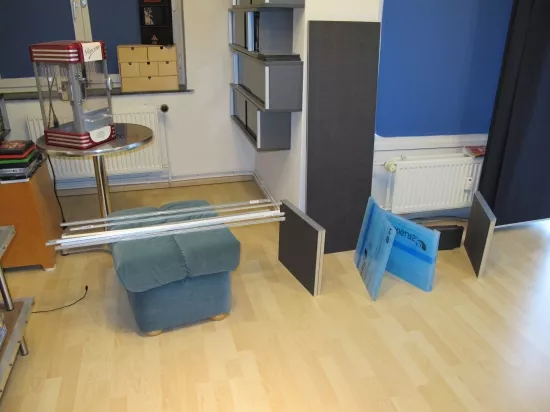

Materialliste
Wir benötigen:

Holzliste
Material: MDF (schwarz durchgefärbt), d=19mm
2 * 400x350
2 * 400x369
1 * 400x1283
1 * 400x140
2 * 300x140

Plexiglasliste
3* 396x410, d= 5mm
6* 341x412, d = 6mm

Profilliste
Material: Alu, Innenweite=6mm
A) 6* 391 (U-Profil)
B) 12* 341 (U-Profil)

Weiterhin ein paar Winkel, Schrauben und dünnes, aber starkes Verlegeband.
Wer es nochmal schicker haben möchte, kann sich die Sichtkannten mit Umleimer in Alu-Optik verzieren. Ich hab es gemacht, kann aber sagen, dass dies nicht ganz Preiswert ist.
Sumasumarum hab ich für die Teile ca. 210 € ausgegeben.
Als Werkzeug kommen Akkubohrer, Holz-Spiralbohrer, Stichsäge (mit Metallblatt), Pfeile, Cutter, und Schraubendreher zum Einsatz.

Der Aufbau
Zuerst wird der Sockel angefertigt.
Hierzu werden die zwei 300x140mm und das 400x140mm Brett auf eines der 400x369mm Bretter mittels Winkeln aufgeschraubt. Wie viele Winkel und Schrauben man benutzt ist einem selbst überlassen, aber hier sollte nicht gespart werden. Ich habe je Seite 2 Winkel mit je 4 Schrauben benutzt.
Erstmal die Bretter ansetzen.

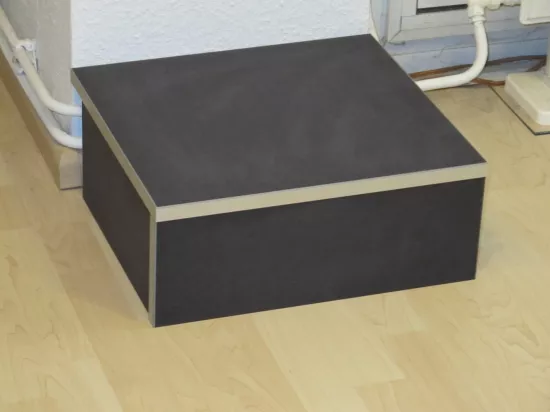

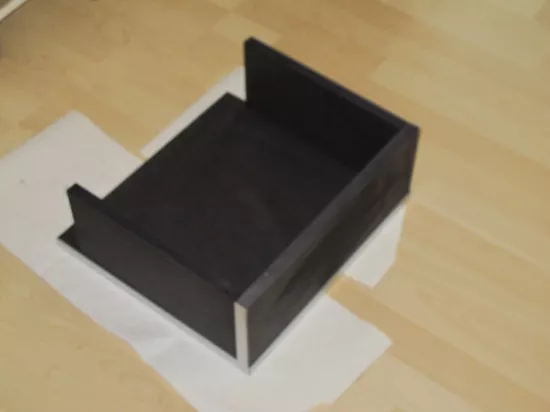

Dann mit den Winkeln befestigen und umdrehen. Sieht dann so aus:

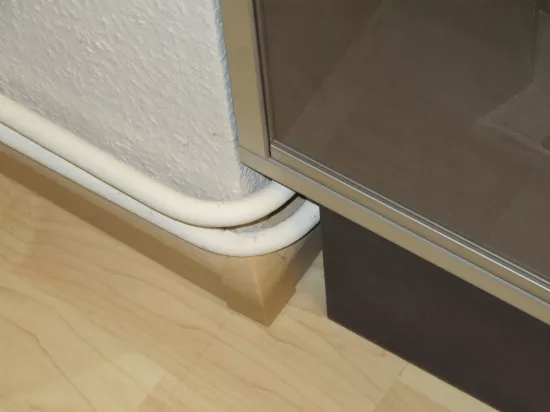

Hier sieht man, warum die Sockelseitenteile kürzer sind. Damit die Heizungsrohre dahinter laufen können. Hat man weder Sockelleiste noch Heizungsrohre, kann man sich das sparen.
Als nächstes kommen die Alu-Profile an die Reihe.
Die sind etwas knifflig, da man hier recht genau arbeiten sollte. Es empfiehlt sich, mit einer Stichsäge (Pendelhub abschalten ;)) die Profile knapp auf Maß zu bringen und zurecht zu feilen. Hier gilt das Alte Motto: Wer gut sägt, muss weniger feilen.
Wer eine Bandsäge hat, ist natürlich klar im Vorteil, damit entfällt das feilen.

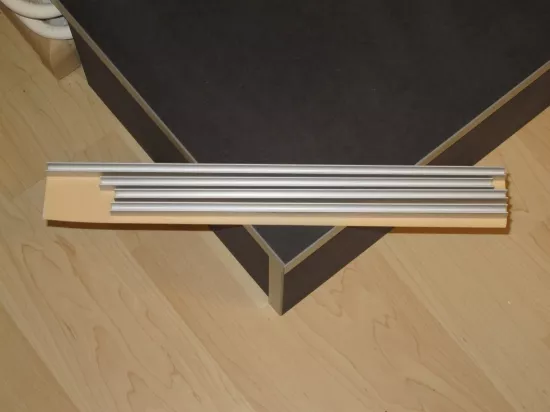

Sind die Profile auf Länge gebracht, werden sie auf Verlegeband aufgeklebt und dieses dann per Cutter so ausgeschnitten, das kein Klebeband mehr übersteht.

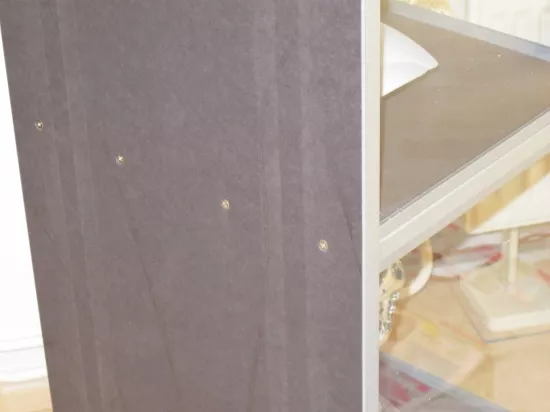

Bevor die Aluprofile aufgeklebt werden, wird die Rückwand mit 4 Schrauben an dem Sockel befestigt. Es empfiehlt sich, die Schraublöcher vorzubohren. Achtung, die Konstruktion ist zwar schon jetzt nicht unstabil, aber gegen Horizontallasten immer noch anfällig, also nicht durch die Gegend jackeln, sonst -> knack!

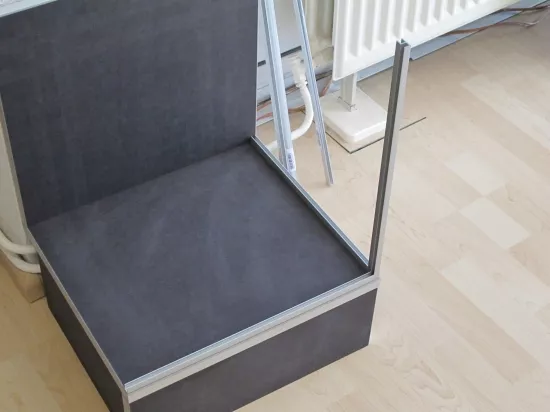

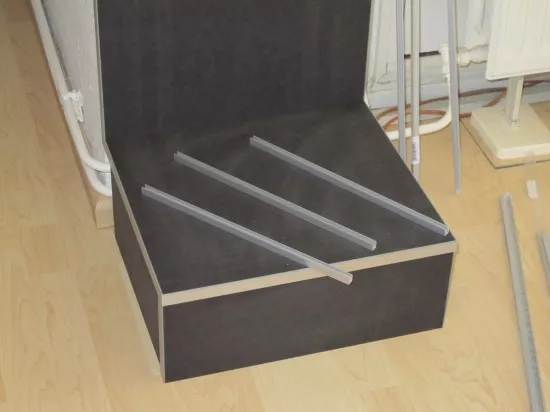

Wenn die Rückwand befestigt ist, kommt nun die erste Marge an Profilen auf den Sockel geklebt. Hierbei kann man auch gleich schauen, ob richtig gearbeitet worden ist.

Das aufgehende S-Profil ist im Übrigen nicht fest (und wird es auch nicht) und ist zur Abstandsbestimmung hier eingefügt worden.

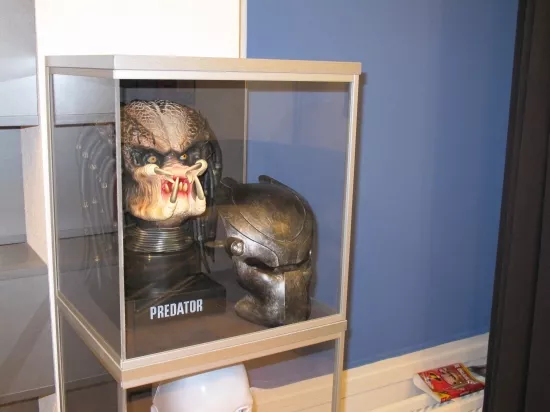

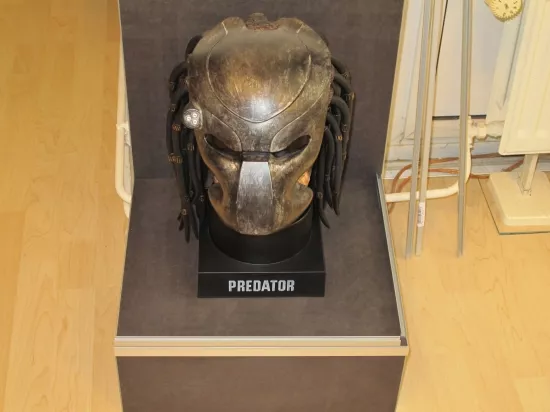

Zwischenzeitlich hat der Predator-Head mal ein Probesitzen:

Wenn die unteren Profile angebracht sind kann man das gleiche mit dem 400x350mm Zwischenboden machen. Hierbei ist natürlich zu beachten, dass die Profile "gespiegelt werden müssen.
Als Vorteilhaft hat sich herausgestellt, die hintere Stirnkannte auch mit Verlegeband zu versehen und das ganze Konstrukt an die Rückwand zu schieben.

Auf diesem Bild kann man auch gut sehen, was die Umleimermaschine meinem Brett angetan hat. Nachdem ich aber mit einem feuchten (nicht nassem) Lappen drüber gegangen bin, war im Großen und Ganzen wieder weg.
Hat man das erste Modul fertig gestellt, dann heißt es nun: Rückwand mit Zwischenboden verschrauben. Hierbei sollte man natürlich große Sorgfalt an den Tag legen. Wenn hier schief gebohrt wird, kommt der Bohrer durchs Holz (Kann ich hier nicht zeigen, ist mir nicht passiert ;)

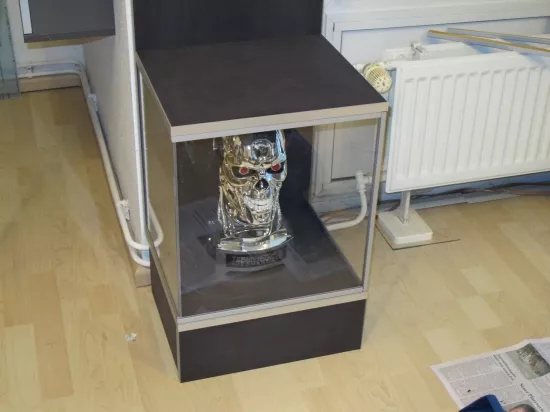

Mit Terminator Head schaut das fertige 1. Modul nun so aus:

Das nächste Modul ist auch schon da, nur leider fehlen mir noch 3 U-Profile, welche in den nächsten Tagen kommen sollen.

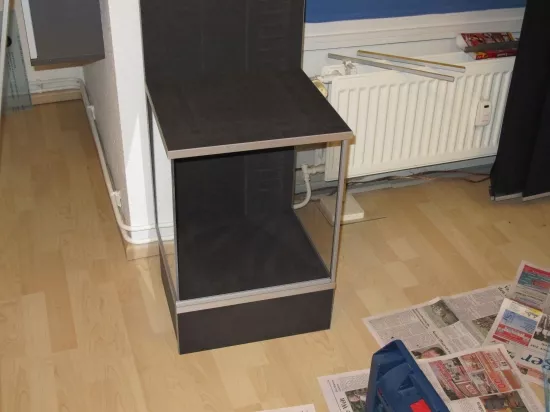

Ich werde den Blog updaten, sobald die Vitrine dann fertig ist. Vorerst sieht sie nun so aus:


Update
So, nun sind die fehlenden Leisten auch angebracht und die Vitrine fertiggestellt.

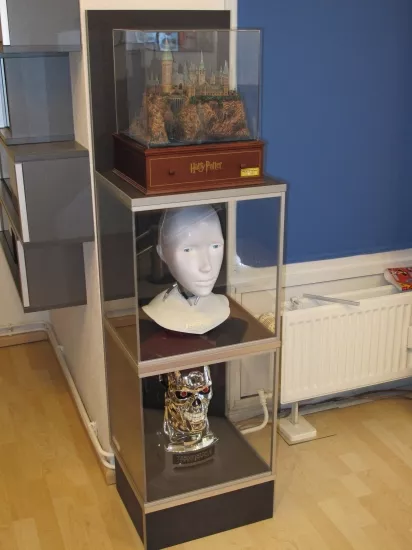

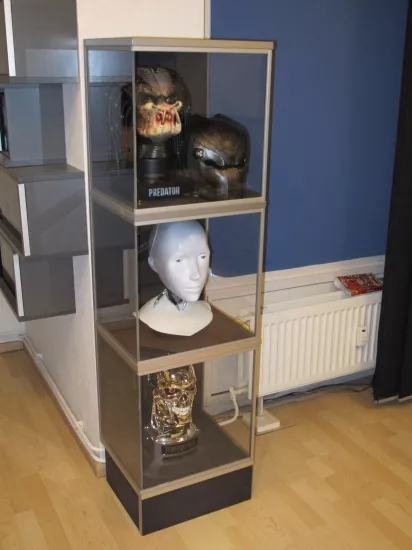

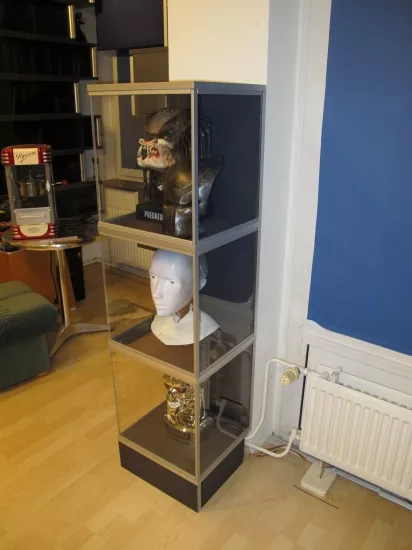

Nun haben der Predator-, Sonny- und Terminator-Head ein neues Zuhause:

Detailbilder
Auch ein paar Detailbilder sollen nicht fehlen:

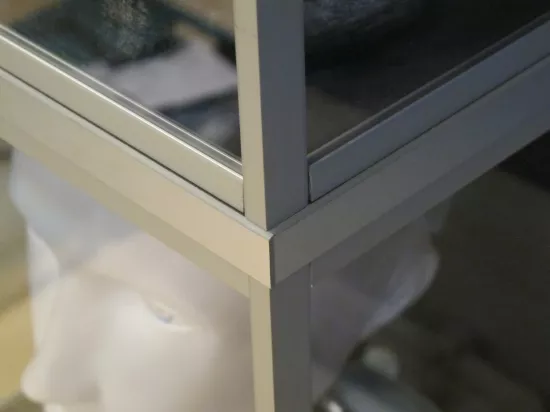

Oberer Abschluss, linke Seite

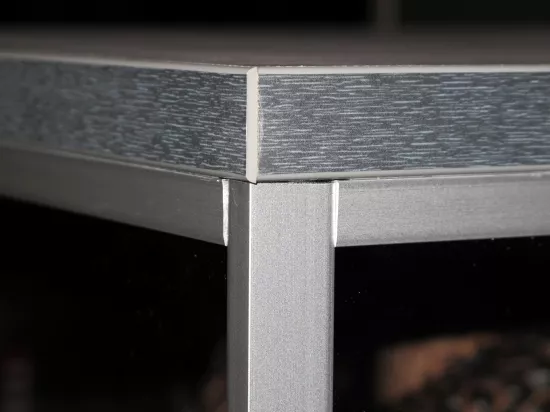

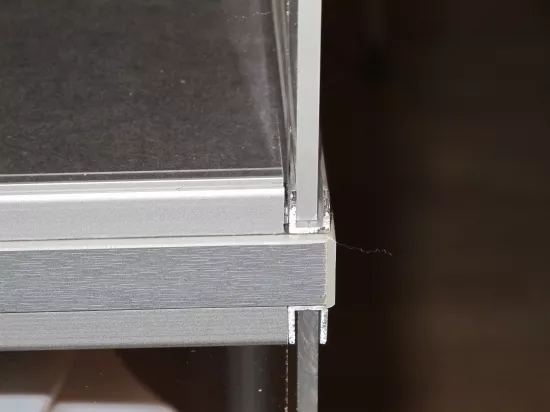

Mittlerer Abschluss, linke Seite

Mittlerer Abschluss, rechte Seite

Sockel

Obere Gesamtansicht

Wenn Ihr Anmerkungen oder Fragen habt: Nur zu :D
