Geschrieben: 27 Juni 2012 18:33

karlknurr

Avatar karlknurr

user-rank
Blu-ray Sammler
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Sieht gut aus :thumb: Wann kommt denn der erste Soundcheck?
https://bluray-disc.de/blulife/heimkino/karlknurr
TOP
Folgender Benutzer hat sich für diesen Beitrag bedankt:
ChevChelios (27.06.2012)
Geschrieben: 27 Juni 2012 21:54

ChevChelios

Avatar ChevChelios

user-rank
Blu-ray Profi
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008
Sony 65XD9305
Denon DBT-3313UD
Blu-ray Filme:
262
Steelbooks:
1
zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel
zuletzt bewertet:
Chinatown (1974)
Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge
ChevChelios werkelt wieder am Heimkino

Jetzt gibt es noch eine größere Baustelle und das sind die noch fehlenden Wandterminals:

86036d1340633700-chevi-heimkinoumbau-history-sony-denon-marantz-vincent-sonus-faber-velodyne-wzu13.jpeg
Bild 1: Noch fehlende Wandterminals

Ich habe mir zwar 2 Edelstahlblenden von Dynavox gekauft, die für alle Boxen ausreichend Boxenanschlüsse bieten würde, aber die lassen sich nicht nebeneinander montieren. Es läuft wohl doch auf eine Eigenkonstruktion hinaus, oder habt Ihr noch eine bessere Idee?

attachment.php?attachmentid=86205&stc=1&d=1340826736

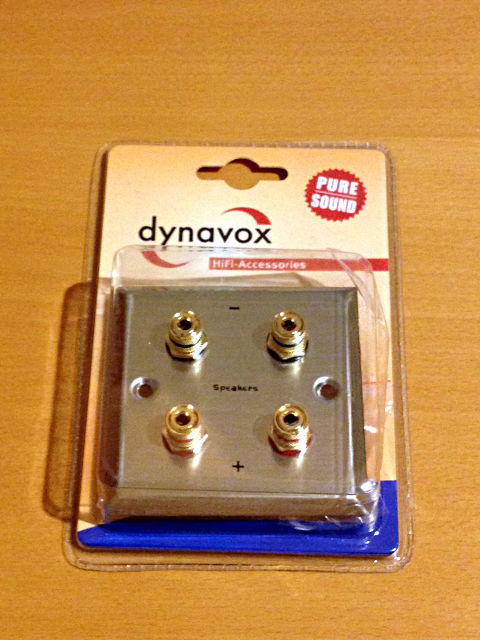

Bild 2: Wandterminal von Dynavox für 2 Boxen

Gruß
Chevi


Anhänge:
TOP
Geschrieben: 27 Juni 2012 22:19

karlknurr

Avatar karlknurr

user-rank
Blu-ray Sammler
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Sonst schau dich doch mal bei den Schalterherstellern um wie z.B.

http://www.merten.de/
http://www.jung.de/
http://www.busch-jaeger.de/de/index.htm
http://www.gira.de/

Da diese für die normalen Schalterprogramme vorgesehen sind kannst du dort einfach nen Doppelrahmen einsetzten.
z.B. sowas hier http://www.gira.de/gebaeudetechnik/produkte/kommunikationstechnik/stereo-lautsprecher-anschlussdose.html
https://bluray-disc.de/blulife/heimkino/karlknurr
TOP
Folgender Benutzer hat sich für diesen Beitrag bedankt:
ChevChelios (27.06.2012)
Geschrieben: 28 Juni 2012 18:17

ChevChelios

Avatar ChevChelios

user-rank
Blu-ray Profi
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008
Sony 65XD9305
Denon DBT-3313UD
Blu-ray Filme:
262
Steelbooks:
1
zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel
zuletzt bewertet:
Chinatown (1974)
Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge
ChevChelios werkelt wieder am Heimkino

Hallo zusammen,

ich habe zwar jetzt im Wohnzimmer hauptsächlich Buch-Jaeger verbaut, aber bei Jung gab es Blindblenden, welche Platz für 4 Boxenschlüsse bieten.
attachment.php?attachmentid=86215&stc=1&d=1340899247

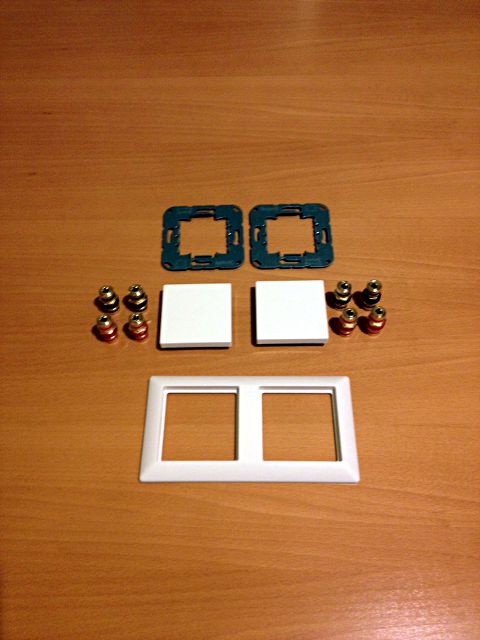

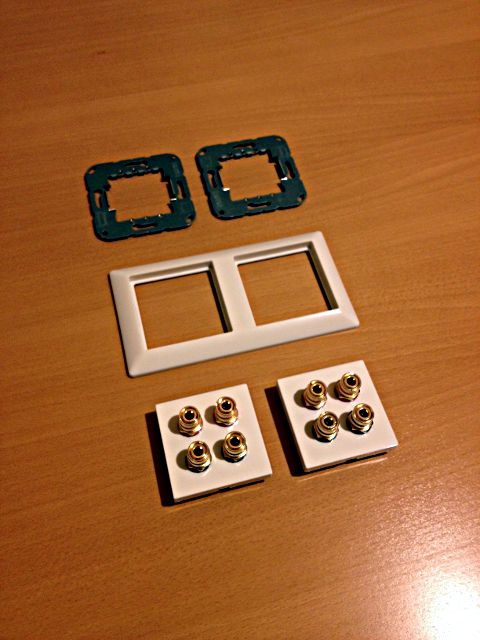

Bild 1: Materialübersicht: 2-fach Rahmen, Blinddeckel, Dosenhalterung und insgesamt 8 Pohlklemmen
attachment.php?attachmentid=86217&stc=1&d=1340899247

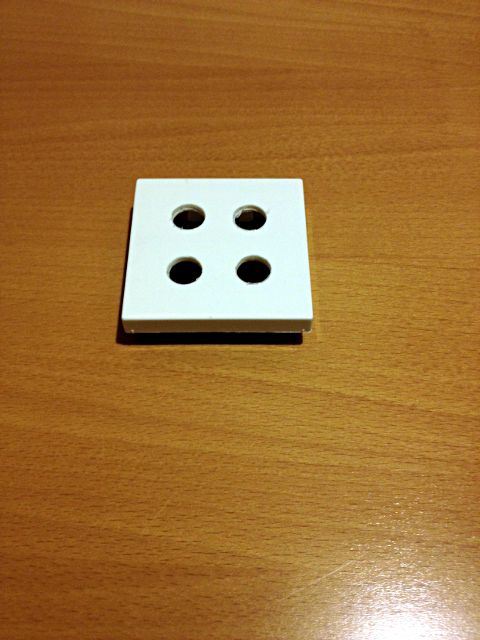

Bild 2: Für die 4 Pohlklemmen pro Blindabdeckung Löcher gebohrt
attachment.php?attachmentid=86219&stc=1&d=1340899247

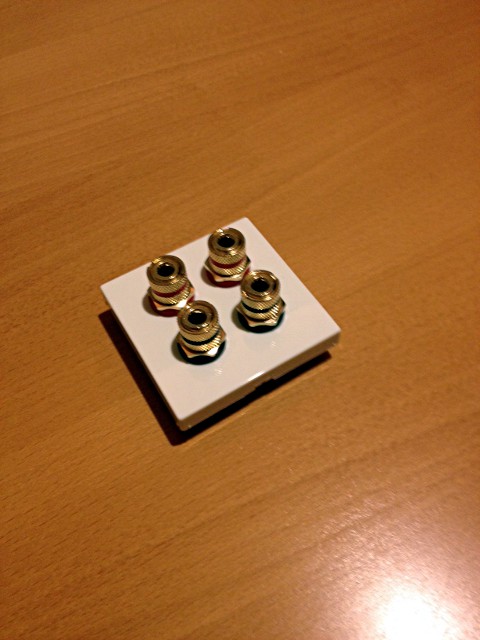

Bild 3: und die Pohlklemmen festgeschraubt.
attachment.php?attachmentid=86221&stc=1&d=1340899247

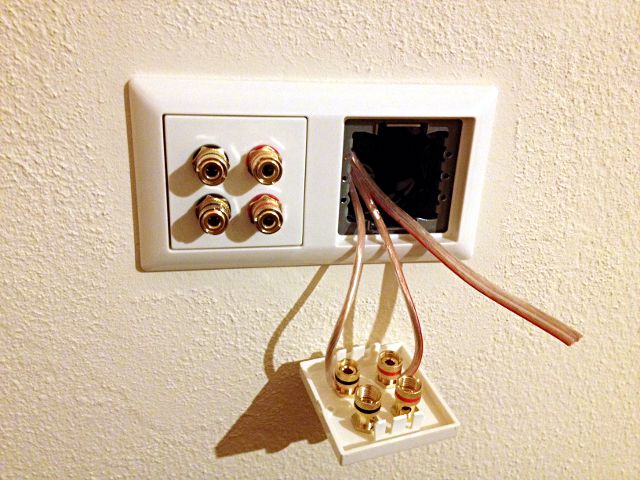

Bild 4: Und so sieht das dann aus.
attachment.php?attachmentid=86223&stc=1&d=1340899247

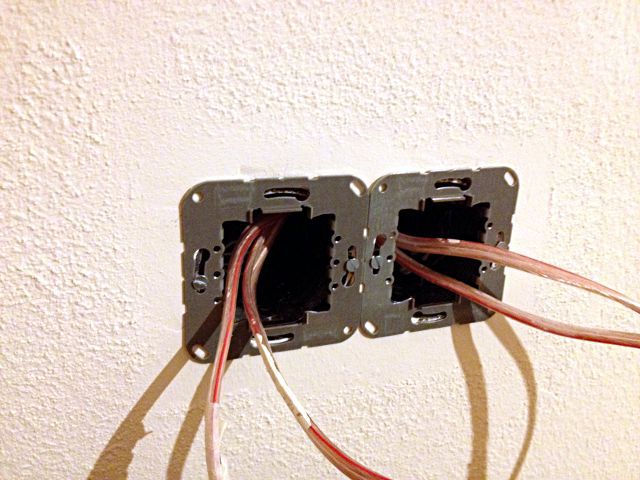

Bild 5: Halterung ausgerichtet und montiert...

attachment.php?attachmentid=86225&stc=1&d=1340899247
Bild 6: und die Boxenkabel abisoliert und mit den Pohlklemmen verschraubt
attachment.php?attachmentid=86227&stc=1&d=1340899247

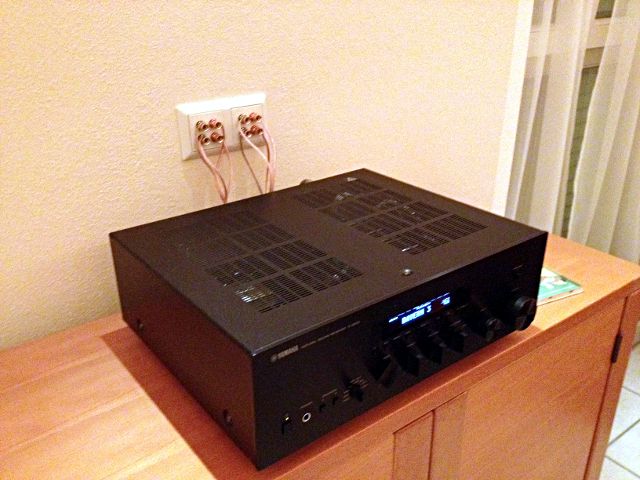

Bild 7: Und schließlich den Receiver angeschlossen
attachment.php?attachmentid=86229&stc=1&d=1340899247

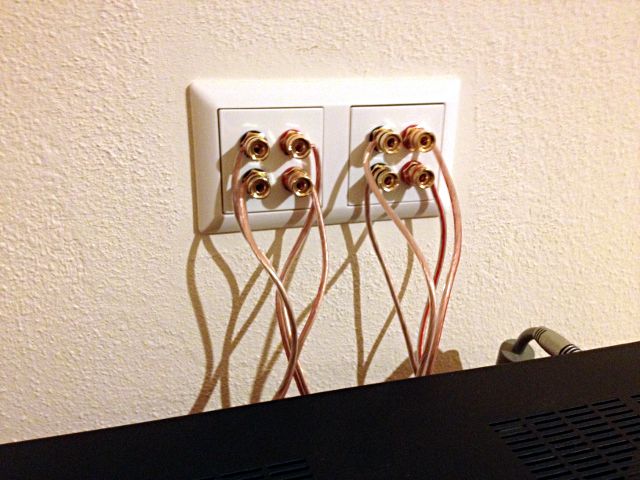

Bild 8: Und sieht dann das vorläufige Endergebnis aus

Aber so gefällt mir das noch nicht. Ich werde mir also noch Kabel nach dem Motto "Nicht kleckern, sondern Klotzen" mit Bananenstecker, Splitter und Geflechtschläuchen konfektionieren.
Gruß
Chevi

Anhänge:
TOP
Folgende 4 Benutzer haben sich für diesen Beitrag bedankt:
karlknurr (28.06.2012), Dagoba (28.06.2012), Blutobi (29.06.2012), EightySix (01.07.2012)
Geschrieben: 29 Juni 2012 06:01

Blutobi

Avatar Blutobi

user-rank
Steeljunkie
Blu-ray Papst
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Servus
jetzt sieht es wirklich etwas "improvisiert" aus aber mit einen Rattelsnacke Schlauch bekommt es einen "edleren" touch ;).
Super Lösung mit den Blinddeckel :thumb: du überrascht mich immer wieder
Mit freundlichen Grüßen

Tobi
Redlounge Betreiber
TOP
Folgender Benutzer hat sich für diesen Beitrag bedankt:
ChevChelios (29.06.2012)
Geschrieben: 29 Juni 2012 18:22

ChevChelios

Avatar ChevChelios

user-rank
Blu-ray Profi
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008
Sony 65XD9305
Denon DBT-3313UD
Blu-ray Filme:
262
Steelbooks:
1
zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel
zuletzt bewertet:
Chinatown (1974)
Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge
ChevChelios werkelt wieder am Heimkino

Zitat:
Zitat von Blutobi
Servus
jetzt sieht es wirklich etwas "improvisiert" aus aber mit einen Rattelsnacke Schlauch bekommt es einen "edleren" touch ;).
Super Lösung mit den Blinddeckel :thumb: du überrascht mich immer wieder


Die Löcher auszumessen ist bei den rutschigen Kunststoffblenden gar nicht so einfach, aber alles in Allem hat es ganz gut geklappt.

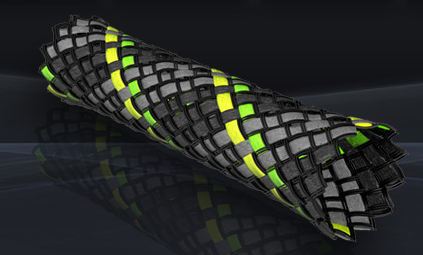

Die Kabel wollte ich in einen Via Blue Neon Geflechtschlauch verpacken:
attachment.php?attachmentid=86275&stc=1&d=1340984202
Und immer ein Boxenpaar zusammenfassen.

Die vier Enden auf der Seite der Wandterminals sollten dann durch einen ViaBlue Splitter getrennt werden:
attachment.php?attachmentid=86279&stc=1&d=1340984423

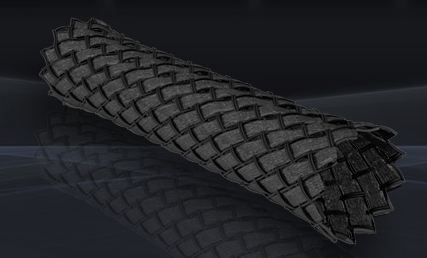

Nach dem Splitter wollte ich dann einen schwarzen Geflechtschlauch verwenden:
attachment.php?attachmentid=86282&stc=1&d=1340986609

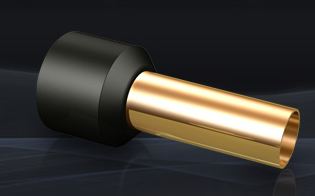

... und mit Aderendhülsen die Enden vercrimpen:
attachment.php?attachmentid=86277&stc=1&d=1340984423
Bei den Bananensteckern habe ich noch ein paar Einfache zu Hause, die dann auch endlich mal verbaut werden. Und natürlich noch einige Schrumpfschläuche. Was noch fehlt, ist bereits bestellt.
Gruß
Chevi

Anhänge:
TOP
Folgender Benutzer hat sich für diesen Beitrag bedankt:
karlknurr (29.06.2012)
Geschrieben: 01 Juli 2012 02:16

ChevChelios

Avatar ChevChelios

user-rank
Blu-ray Profi
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008
Sony 65XD9305
Denon DBT-3313UD
Blu-ray Filme:
262
Steelbooks:
1
zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel
zuletzt bewertet:
Chinatown (1974)
Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge
ChevChelios werkelt wieder am Heimkino

Hallo zusammen,

jetzt habe ich alles für meine Boxenkabel zusammen...

attachment.php?attachmentid=86320&stc=1&d=1341101416

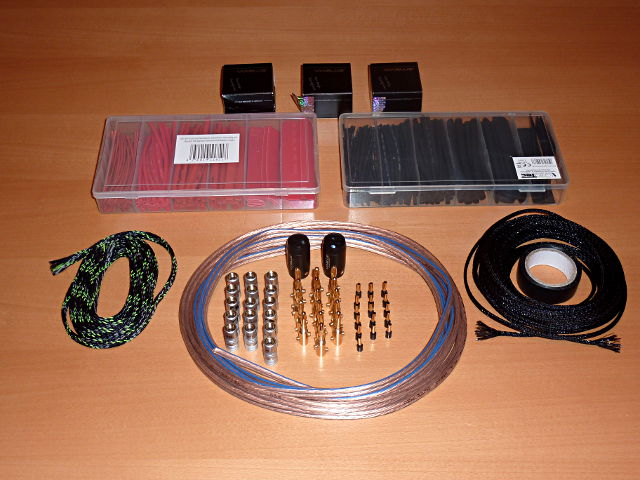

Bild 1: Benötigte Zutaten für die Boxenkabelkonfektionierung

Das Werkzeug habe ich mir auch schon zurecht gelegt

attachment.php?attachmentid=86322&stc=1&d=1341101416

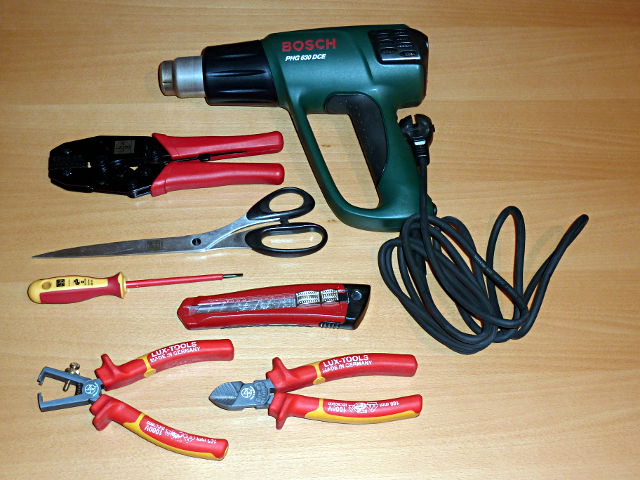

Bild 2: Werkzeug für die Boxenkabelkonfektionierung

Bei der Gelegenheit habe ich auch gleich noch ein paar Fotos meiner neuen LED-Beleutung gemacht.

attachment.php?attachmentid=86324&stc=1&d=1341101416

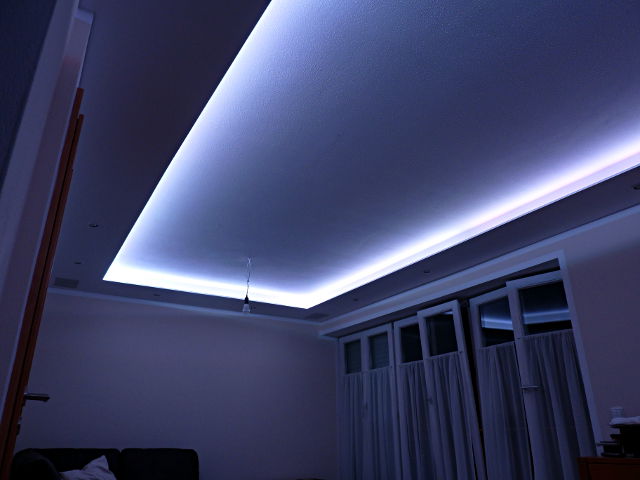

Bild 3: weiß

attachment.php?attachmentid=86326&stc=1&d=1341101416
Bild 4: Orange

attachment.php?attachmentid=86328&stc=1&d=1341101416

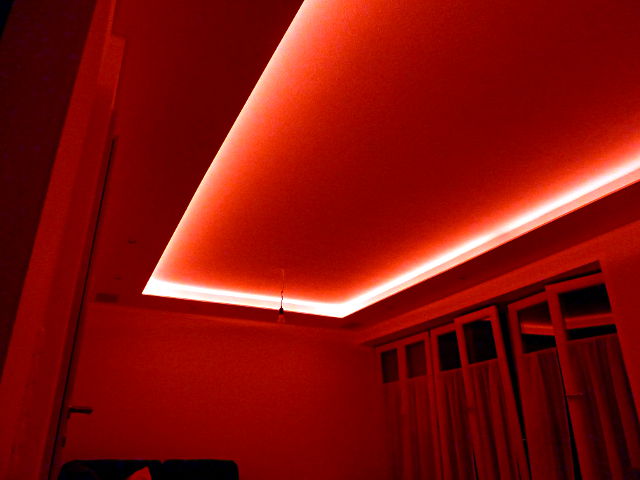

Bild 5: rot

attachment.php?attachmentid=86330&stc=1&d=1341101416

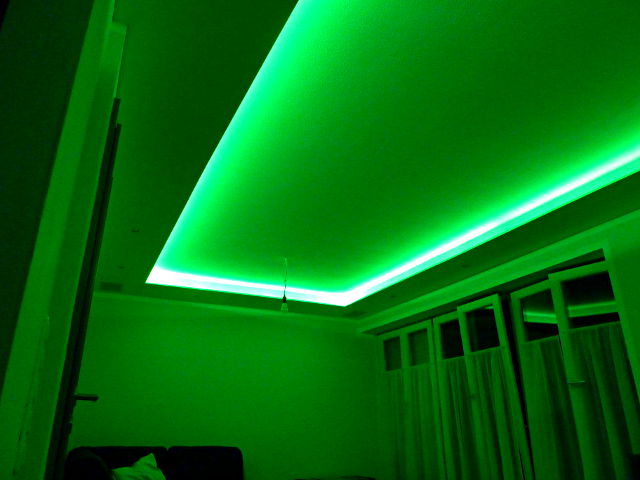

Bild 6: grün

attachment.php?attachmentid=86332&stc=1&d=1341101416

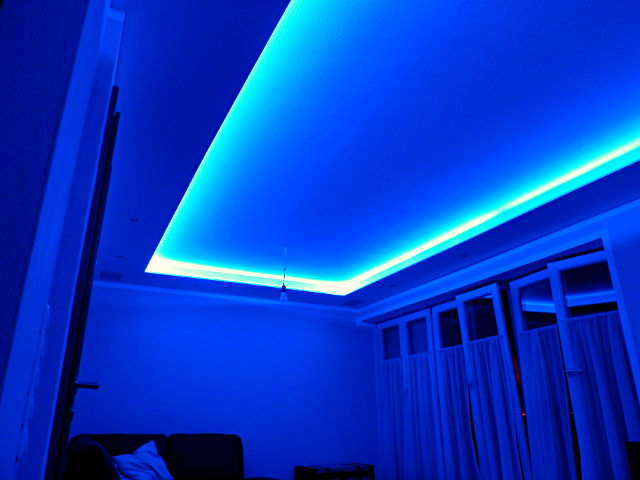

Bild 7: blau

Gruß
Chevi


Anhänge:
TOP
Folgende 4 Benutzer haben sich für diesen Beitrag bedankt:
karlknurr (01.07.2012), ohm-1 (01.07.2012), Dagoba (01.07.2012), EightySix (01.07.2012)
Geschrieben: 01 Juli 2012 08:38

ohm-1

Avatar ohm-1

user-rank
Bigscreener
Blu-ray Papst
fsk-geprueft
user verified
aktivitaet.png Aktivität:

also bisher hast du das wirklich sehr gut hinbekommen! gefällt mir!
die indirekte beleuchtung ist wirklich klasse, schöne gleichmäßige ausleuchtung, sieht sehr professionell aus!
:thumb::D
...fürs erste so gut wie fertig...
TOP
Folgender Benutzer hat sich für diesen Beitrag bedankt:
ChevChelios (01.07.2012)
Geschrieben: 01 Juli 2012 08:46

QuantumStorm

Avatar QuantumStorm

user-rank
Rasender Reporter
Blu-ray Freak
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Hut ab!
Schön Dokumentiert und vor allem gebaut.
Aber das man da oben Ikea Kissen reinstopft... :D
Nun gut, werden ihren Zweck wohl erfüllen. Ich hoffe nur, dass Du da oben drin keine Travos etc. hast, die einen Brand auslösen können...
Ansonsten: TOP!
Gruß von QuantumStorm
"Man kann einen guten Film 3x sehen, aber muss ihn nicht 3x drehen!" --- "Irgendein Multiversum wirds schon richten"
Spoiler(!)


TOP
Folgender Benutzer hat sich für diesen Beitrag bedankt:
ChevChelios (01.07.2012)
Geschrieben: 01 Juli 2012 09:18

ChevChelios

Avatar ChevChelios

user-rank
Blu-ray Profi
fsk-geprueft
user verified
aktivitaet.png Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008
Sony 65XD9305
Denon DBT-3313UD
Blu-ray Filme:
262
Steelbooks:
1
zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel
zuletzt bewertet:
Chinatown (1974)
Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge
ChevChelios werkelt wieder am Heimkino

Insgesamt sind in der abgehängten Decke 5 Trafos verbaut, aber die sind immer mindestens 50cm von den Kissen entfernt. Bei den Halogen-Spots sind es mindestens 30 cm. Da kann eigentlich nichts passieren.

Gruß
Chevi
