Hallo zusammen,

nun der letzte Teil des Ständerbaus für die Sonus Faber Cremona Auditor M:

Eine Schicht Klarlack war ausreichend um die Oberflächen zu versiegeln. Somit folgt jetzt der Zusammenbau. Für den Ausgleich von kleineren Unebenheiten und besseren Entkopplung der einzelnen Komponenten (Ständerfuß, Verbindungselement und Boxenplatte) habe ich dazwischen jeweils eine Schicht Mossgummi verbaut. Zur weiteren Dämpfung wurde extrem feiner Quarzsand in die Verbindungselemente gefüllt und mit einem Hammer verdichtet. Um den Schwerpunkt möglichst niedrig zu halten, wurden die Verbindungselemente nicht komplett aufgefüllt. Die meiste Arbeit bestand in der richtigen Positionierung der Komponenten bevor sie mit jeweils 4 Schrauben miteinander verbunden wurden.

Siehe auch nachfolgende Bilder...

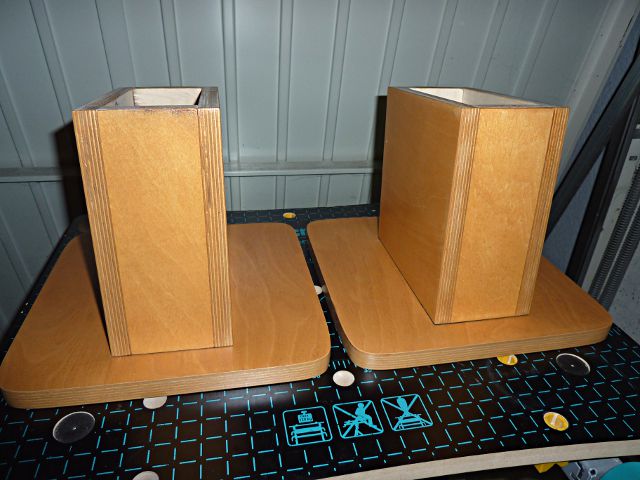

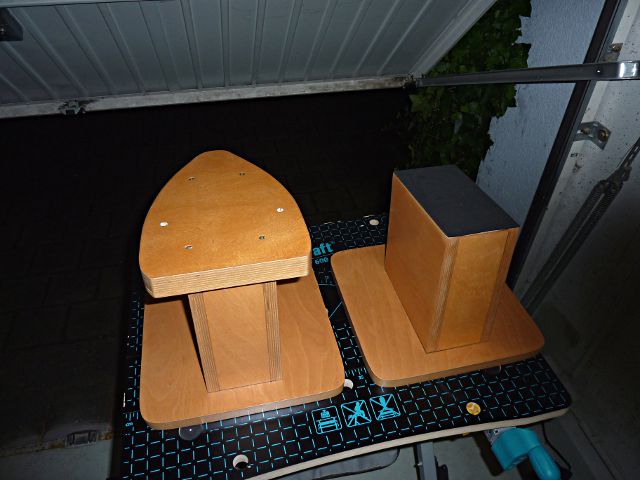

Bild 1: Verbindungselemente wurden durch Mossgummi getrennt auf den Ständerfuß geschraubt

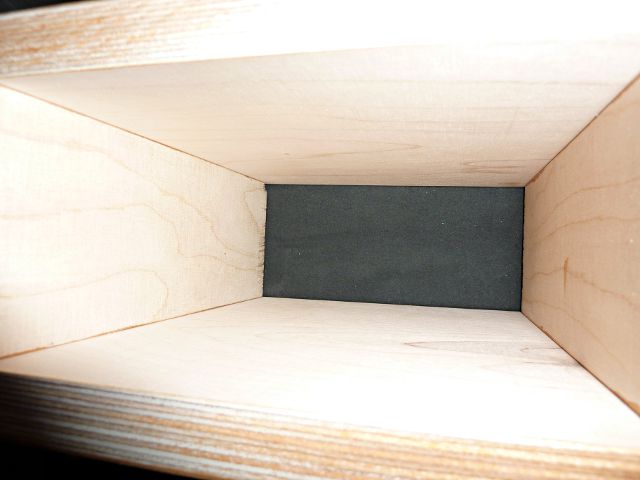

Bild 2: Innenansicht Verbindungselemente

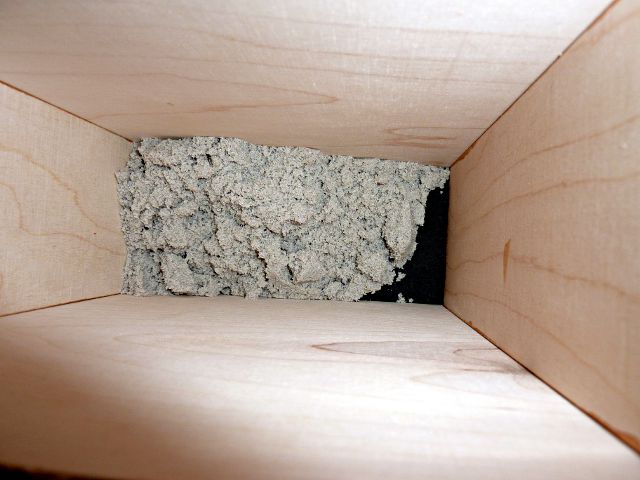

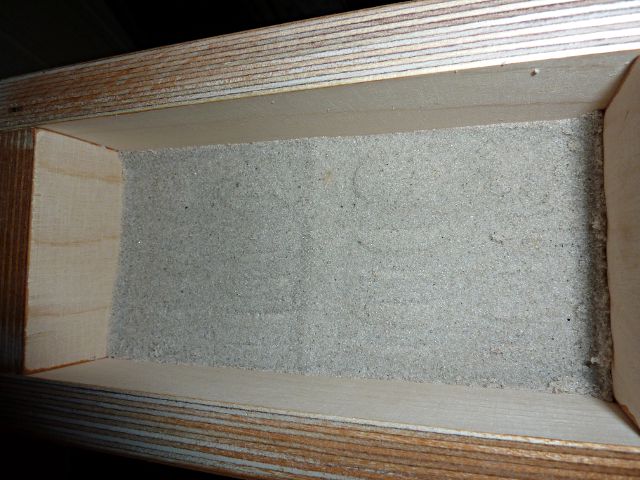

Bild 3: Sand wurde eingefüllt


Bild 4: Und mit einem schweren Hammer verdichtet

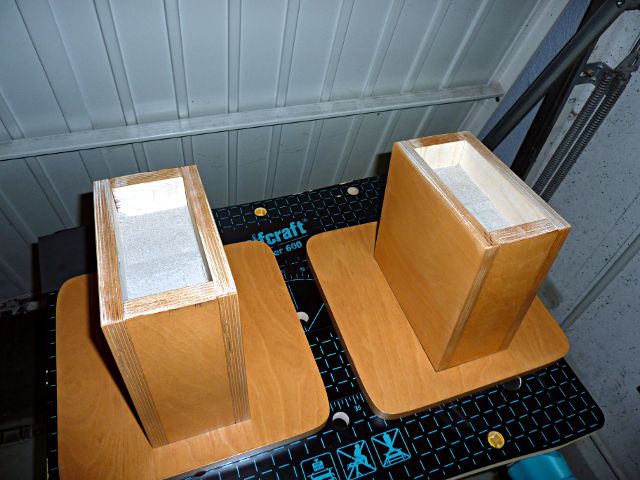

Bild 5: Nach dem Sandverdichten

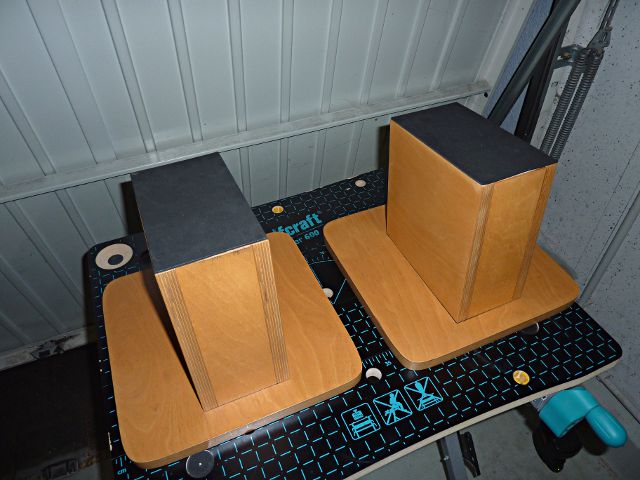

Bild 6: Wieder eine Schicht Mossgummi


Bild 7: Und die Boxenplatte verschrauben

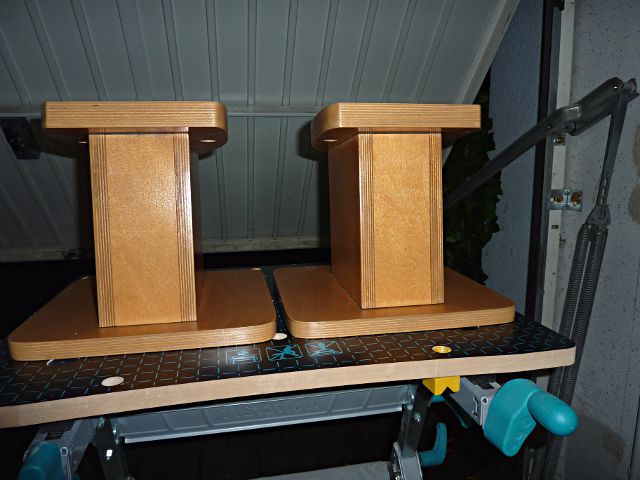

Bild 8: Fertig

Unter dem Ständerfuß wurde anschließend noch Gummiabsorber geklebt und dann im Wohnzimmer mit den Sonus Faber Cremona Auditor M verschraubt.

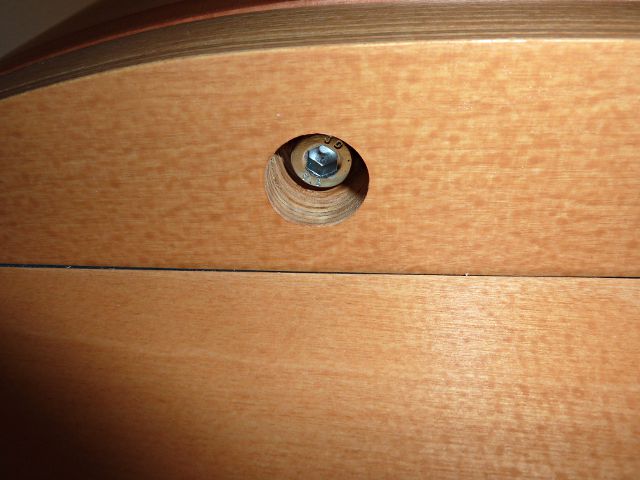

Bild 9: Boxen auf dem Ständer verschrauben


Bild 10: Nochmal der Vergleich zum bisherigen Ständer

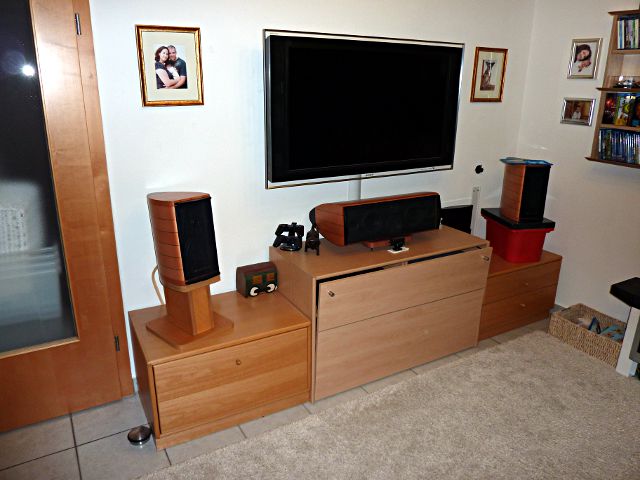

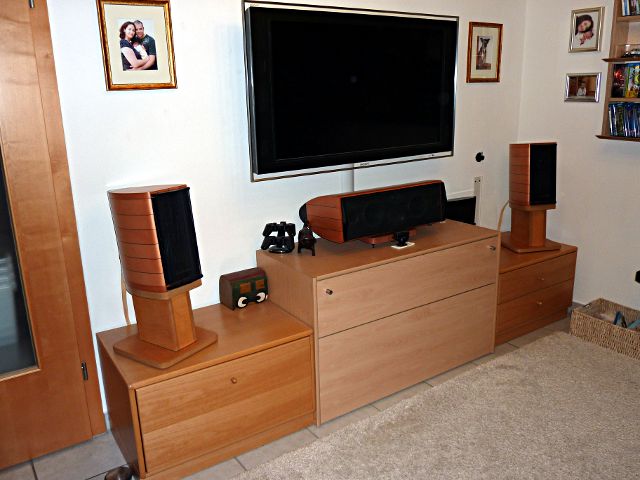

Bild 11: Fertig

Heute habe bereits die alten Kabelkanäle und die Boxenhalterungen der Sonus Faber Elipsa Auditor abgeschraubt. Die Löcher sind inzwischen zugespachtelt und werden morgen früh gestrichen.

Noch mehr Bilder gibt es in meiner Heimkinopräsentation

Durch die wiedergewonnene Granitplatten habe ich jetzt schon einmal meinen Ständerfuß für die hinteren Boxenständer. Holz für die Boxenplatten hatte ich bereits gekauft und die Alurohre besorge ich nächste Woche.

Bis dahin.

Gruß
Chevi

Hallo zusammen,

ich hab mal die ganzen Schwierigkeiten rund um den Ständerbau in einem Blog mit vielen Fotos dokumentiert, darunter sind auch ein paar neue Fotos vom Endergebnis.

Viel Spaß beim Lesen...

Link zum Blog:
Die Odyssee eines Provisoriums - Boxenständerbau Sonus Faber Cremona Auditor M

Hallo Christian!
hab es heute seit längerer Zeit wieder einmal geschafft hier im forum zu stöbern...im sommer reicht dafür irgendwie immer ned die zeit um alles unter einen hut zu bringen - aber das ist ein anderes thema!
also ich bin über deine präsentation gestolpert und muss sagen HAMMER! ...ich fand es damals echt schade das deine präsentation gelöscht wurde. aber so wie du jetzt wieder zurück bist, das ist einfach genial!

also ich finde die provisorischen boxenständer ja schon genial...da bin ich ja mal gespannt was die "richtigen" dann so können! aber so wie ich dich kenne werden die super!

Wie gesagt...ich bin echt super beeindruckt von deiner neuerwerbung und von deinem umbau und bin echt gespannt wies weitergeht!

gruß

Hi zusammen,

hab mal wieder einen neuen Blog zu meinem Einstieg in die Blu-ray Welt verfasst:
Heimkino 2008: Der Einstieg in die blaue Welt - Teil 1

Gruß
Chevi

Hallo zusammen,

und nun ist auch der 2. Teil bis Ende 2008 online. Und übrig blieb nur ein Küchenradio...
Heimkino 2008 - Der Einstieg in die blaue Welt Teil 2

Gruß
Chevi

Danke für diese tollen Blogs, ist wircklich interessant zu lesen! :thumb:

Leider funktioniert der Link zum 2ten Teil nicht. Bin über den 1ten Teil zum 2ten gegangen, aber vllt. kannst du das ja bei Gelegenheit beheben.;)

Jetzt sollte der Link wieder funktionieren.

Alle Heimkino-Historie-Blogs sind mit folgendem Link erreichbar:
Heimkino-Historie

Gruß
Chevi

Hallo,

ist sehr schön, individuell und funktional geworden und das alles in einem überschauberen Budgetrahmen:thumb:.

Gruß, Spock

Ps: habe gesehen, das du Probs mit den Dübellöchern hattest, denke mal über die Anschaffung einer Flachdübelfräse nach, mit Flachdübeln oder sogenannten 'Lamellos' bist du bei kleinen Projekten in der Ausrichtung etwas flexibler und schneller als mit einer konventionellen Dübel Verbindung. http://www.amazon.de/Ferm-BJM1001-Flachd%C3%BCbelfr%C3%A4se-FBJ-710/dp/B000PZHOAO/ref=sr_1_3?ie=UTF8&qid=1310552060&sr=8-3

Danke für den Hinweis. Ich kenne die Flachdübelfräsen, würde mir aber dann eine von Bosch kaufen. Die ca. 300 Euro waren mir bisher immer zu teuer, aber vielleicht werde ich beim nächsten größeren Möbel dann doch schwach - mal sehen. Aktuell mach ich gerade etwas ganz anderes - ich bau meine Garage um (neue Werkbank, Hochschränke, Werkzeugwagen, Ordnungssysteme, rollbare Felgenständer, viel mehr Licht (insgesamt 5 große Lampen), neue Steckdosen, Lichtschalter und Streichen). Anschließend geht es dann mit dem Bau der hinteren Effektlautsprecherständern weiter.

Servus,
es gibt schon sehr günstige Flachdübelfräsen
siehe hier : http://www.zgonc.at/index.php/cat/c156_Flachduebelfraesen.html/XTCsid/3rv2h43otji4agetbac2j4tig2
Habe sie selber in Gebrauch 1a
Freu mich natürlich schon auf deine weiteren Projekte :D
