Super bis hier.
Ich bin sehr gespannt wie's weitergeht.

Hey,sehr schön,muss man den Shaker unbedingt tunen ?

@Joker

ja, die Billigshaker muss man tunen. Sonst ist der Effekt zu gering und die Einsatzfrequenz viel zu hoch
Oder halt gleich zu "Buttkicker" und Co greifen, welche aber in einer GANZ anderen Preisregion liegen

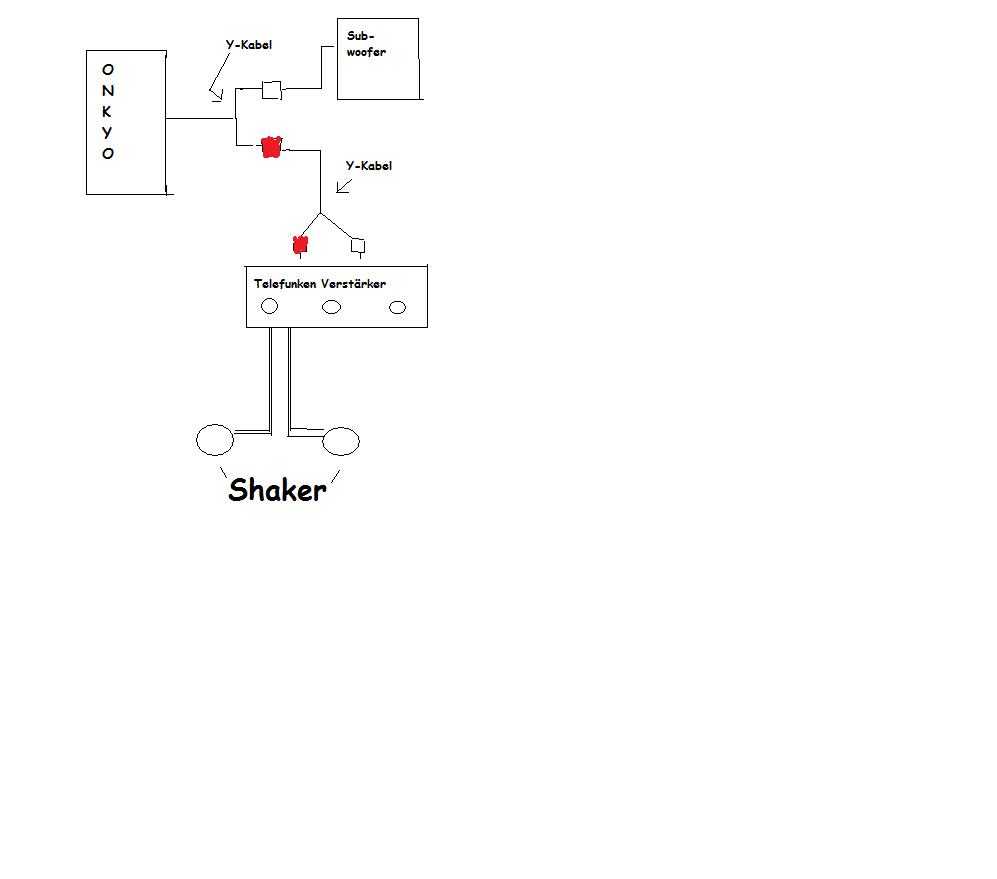

Okay,ich hab mal einen Schaltplan angehängt,so würde das bei mir aussehen,würde das alles so gehen ?

@THE JOKER:

JA, genau wie std schon sagte die Billigshaker sollte man Tunen.

Dein "Schaltplan" sollte so funktionieren! Ich machs halt nur mit einem Aktivmodul und nicht mit einem Stereoverstärker. in wieweit sich das unterscheidet werde ich hier auch noch berichten. Teste beides mal aus!

So,

habe endlich Zeit gefunden euch hier weiter zu berichten!

Kommen wir zu Punkt 3:

3. Der Einbau

Der Einbau der kleinen Bass Shaker ist individuell und gestaltet sich je nach Sofa mehr oder weniger schwierig.
Wichtig ist nur das die Shaker fest mit dem Gestell des Sofas verbunden und mit dem Gewicht (bei getunten Shakern) nach unten angebracht ist.
Dementsprechend kann ich hier auch keine Aussage zu den Materialien machen die man benötigt.

Mein Sofa sieht von unten folgendermaßen aus:



Beim zweiten Bild müsst ihr euch nur einfach mal das senkrechte Brett wegdenken das war vorher nicht da :D

Also ich habe wie ihr seht zwei Sofahälften. Bei der einen (der ersten) war der Einbau relativ einfach. Bei der anderen doch ziemlich schwer. Habe dafür insgesamt 6 Std. gebraucht.

Wie gesagt es ist schwer hier Universalanleitungen zuschreiben da es von Sofa zu Sofa unterschiedlich ist. Das muss jeder halt selber sehen wie es am besten ist.

Ich habe mich dazu entschieden Die Shaker zunächst auf eine Spanplatte zu Schrauben und diese dann unter meinem Sofa zu befestigen.

Die Befestigung auf der Spanplatte habe ich folgendermaßen gelöst:


Hierbei stehen die Farben für folgende Teile:

Grün: Schraube M6x70
Rot: Federringe M6
Blau: Sechskantmutter M6
Gelb: Karoscheibe M6

Den Abstand zur Spanplatte habe ich deshalb so groß gewählt, da es sonst zum Anschlagen des Shakers an das Sofa führen kann.

Die Platten mit den Shakern habe ich dann mit Spax Schrauben unter dem Sofa befestigt. Das ganze sieht dann so aus:


So nun nochmal das wichtigste zusammengefasst zum Einbau eines Shakers:

1. Shaker müssen unbedingt fest mit dem Sofa verbunden sein damit die Schwingungen gut übertragen werden
2. Shaker mit dem Gewicht nach unten montieren sonst zerschlägst die Zentrierspinne
3. Shaker mit Abstand montieren um Anschlagen zu vermeiden

Wenn ihr das beachtet steht dem Shaker-Vergnügen nichts im Weg!

So das wars erstmal von mir. Demnächst geht des weiter mit dem Anschluss und der Einstellung!


Gruß, TheShower

Hallo


Finde die Teileliste, sowie die Einbauanleitung super und gut verständlich.
Was mich noch interessieren würde, ist der Vibrationsfaktor ausserhalb des Zimmers. Wenn man die Shaker sauber an der Couch anbringt, diese einen massive Holzrahmen hat, wackelt und vibriert da der ganze Raum ( Nachbarn und so ), oder bezieht sich das rein auf das Sitzvergnügen, um so den Bass runterschrauben zu können um ihn wenns drauf ankommt zu spühren ?

Dumme Frage, ist mir aber wichtig ....


mfg

Wichtige Frage, nicht dumm, das würd mich nämlich auch sehr interessieren.

Ja ich glaube das interessiert viele hier. Zu dem erzielten Effekt werden ich etwas schreiben bei der Einstellung der Shaker. Nur Geduld, ich berichte ausführlich.

Gruß, TheShower

Sehr guter Beitrag,
bin gespannt wie das ausgeht.
Wer weiss vielleicht bau ich mein HK um bervor es fertig ist:rofl:
