DIY-PS3-Bluetooth-Arcade Stick

 Tach Zocker :]

In diesem Blog möchte ich euch meinen DIY-Arcade Stick auf Basis eines PS3-Pads vorstellen....


Die Idee kam kurz nach dem Kauf und ein paar Zockerstunden von Street Fighter 4. Ich wollte einfach mal mein Talent mit einem Arcade Stick beweisen. Dass aber die einfachen Standart-Arcade-Stick eine recht bescheidene Qualität im Ggs zur Spielhalle haben war mir vorher schon bewusst und es enstand die Idee einen einfachen Stick mit Sanwa bzw Seimitsu-Parts zu modden.

Bei meiner Suche im Netz stieß ich auf immer interessanter Themen, Infos und Möglichkeiten, sodass aus dem Modding-Projekt ein komplettes DIY-Projekt wurde.

Als Basis diente dazu ein altes und wirklich ausgelutschtes PS3-Six-Axis-Pad. Die verbaute Plantine hat einen 20Pin-Flachkabel-Anschluss über diesen man mittels Adapters die PS3-Pad-Platine mit den Arcade Parts




verbinden kann. [Bei den Arcade-Parts handelt es sich um Seimitsu-Buttons mit tiefem Gewindeverschluss und einem Sanwa-Joystick]
Es wird zwingend ein Pad mit Flachkabel-Anschluß benötigt - darunter fallen soweit ich weiß alle Six-Axis- und erste Dual-Shock-3-Pad!!!

Solch ein Adapter kann man sich auch im Internet bestellen. Google sollte bei der Suche nach dem "Axisdapter" weiterhelfen. Man kann ihn in Einzelteilen oder komplett fertig bestellen.

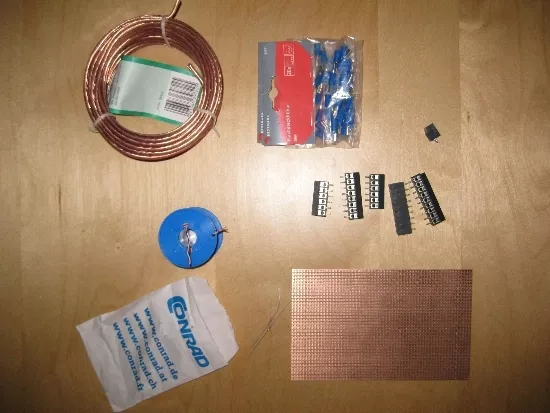

Aber anstelle diesen Adapter zu bestellen, habe ich mir einen aus einfachen Mitteln

selbst gebaut.


Das Ergebnis





sieht zwar nicht so gut aus wie der offizielle Axisdapter erfüllt aber auch seinen Zweck ;)
Jedoch war die Beschaffung des Flachkabels nicht einfach und wäre mir der Aufwand der Beschaffung bekannt gewesen, hätte ich wohl einen Axisdapter bestellt :o

Danach wurde fix ein Gehäuse ausgetüftelt für welches folgendes Material benötigt wurde:

- MDF-Platten
- Plexiglas
- USB-Durchführung und Kabel
- Steuerleitungen und Stecker
- Füße
- Cover
- Schrauben, Dübel, Leim, Grundierung und Lack

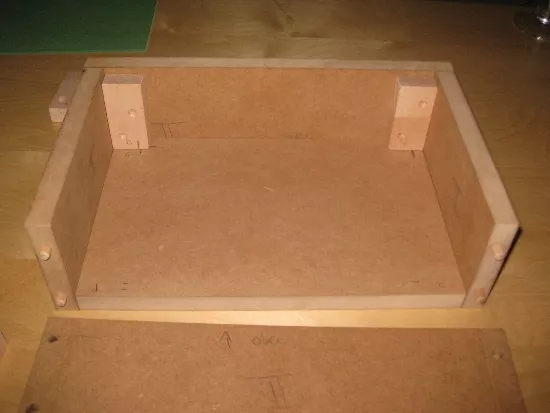

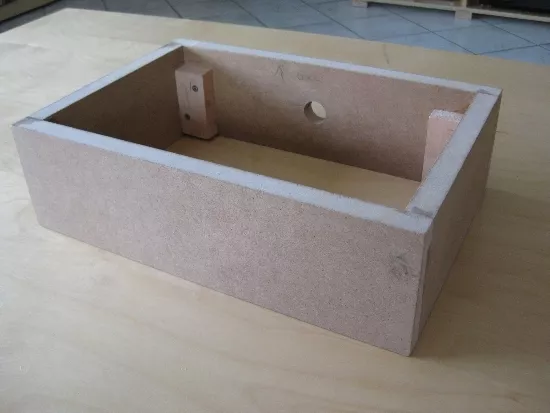

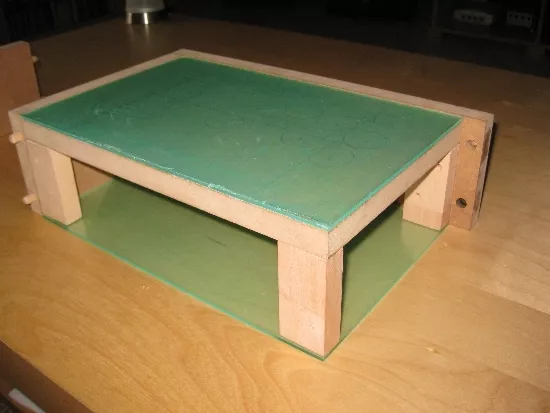

Als erstes habe ich dann das MDF und das Plexiglas angepasst und Zusammengebaut:




















Glücklicher Weise hat mein Vater eine Menge Werkzeug, sodass ich nur noch ein einfachen Lochbohrkopf für die großen Buttons kaufen musste. Eine Fräse hatte er zum Glück auch :D

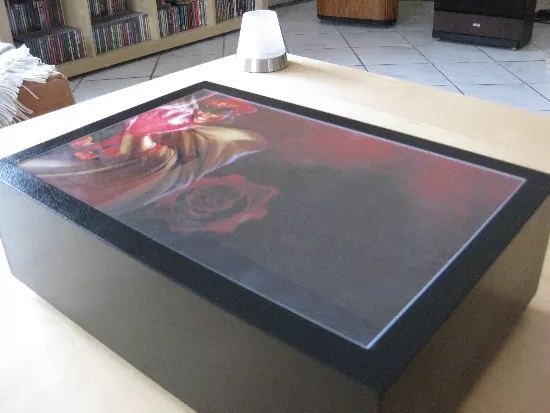

Also wurde das Cover testweise eingefügt und nach der Entnahme mussten die Löcher für die Arcade-Parts gebohrt/-fräst werden...







Anschließend die Arcade-Parts eingesetzt.

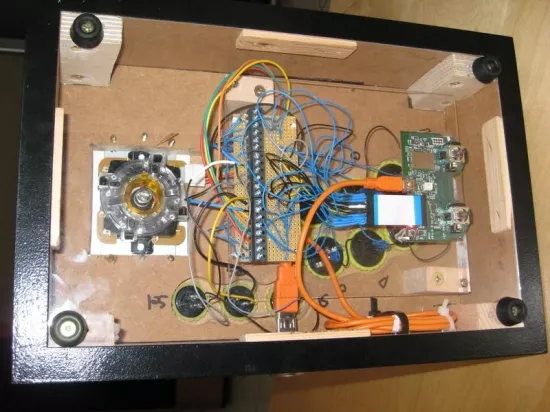

Am Ende musste ich dann die PS3-Platine, den Adapter und die Verkabelung einbauen, was im Endstadium so


ausschaut...

So sieht er im Endstadium aus:



Es sieht relativ wirr aus und ich hätte es auch ordentlicher machen können, doch da der Stick immer steht, sieht man das Chaos nicht ;)
Technische Probleme sind aufgrund der original Pad-Platine nicht vorhanden und habe mit den eingebauten Parts absolutes Spielhallen-Feeling...

Kurze Info noch zum Lack:
Die Grundierung und den Lack habe ich mit einer Schaumstoffrolle aufgetragen. Anfangs war es nur schwarzer Acryllack, doch leider löste dieser sich bei starkem Gebrauch von den Kanten ab. Also musste nochmal alles ausgebaut, geschliffen und neu lackiert werden. Zum Schutz gg die gleiche Abnutzung wurde diesmal aber auf den schwarzen Acryllack noch zweifach mit leicht verdünntem farblosem Parketlack nachlackiert. Dieser ist absolut wiederstandsfähig und Abnutzung ist für ihn ein Fremdwort.

Ich hoffe dieser Blog hat euch gefallen auch wenn er rechts kurz ist und man über verschiedene Bauphasen detaillierte schreiben können.
Solltet ihr Fragen/Anregungen postet dies einfach - würde mich freuen.

Bis dann

Ben

UPDATE 1

Hier mal ne Preisliste für die verschiedenen Teile:

Stick und Buttons: 60.-
MDF: 4.-
Lack: 8-10.- (Ist dann aber ne große Dose von der nicht viel gebraucht wird)
Acrylplatten: 4.-
Kabel: 5.-
Flachstecker: 5,-
Cover: 2.-
Füße: 3.-
USB Durchführung: 6.-
USB A auf Mini A Kabel: 3.-
Material für die DIY-Platine 8.- oder
den offiziellen Axisdapter Preis???

Dann kommen noch Dübel, Leim, Schleifpapier, Aufsätze zum Löcherbohren, Fräse, Bohrmaschine + viele Bohrer für das Acryl dazu, Lötmaterial, Lackrolle etc...

Also >110 Euro und somit etwa so teuer wie die Real Arcade Pro 3 Fighting Stick von Hori. Jedoch ist in der Auflistung noch nicht die original Sixaxis-Platine enthalten. Diese habe ich aber auch nicht berechnet, da die Sensor-Folie des PS3-Pads schon nicht mehr auf Knopf-Drücken reagierte, sodass das Pad eigtl am Ende war. So konnte wurde die original Hardware bestens recycelt ;)
