Mein neues Spielzeug ist eingetroffen oder auch Wie schließt man drei Tuner an ein SAT-Kabel an
Da ich schon seit längerer Zeit Ausschau nach einem neuen Sat-Receiver-Spielzeug mit ausreichend Potential hielt, konnte ich nun nicht mehr widerstehen und mußte bei einem verlockenden Angebot zugreifen.
Und da war sie nun, meine neue 1,3 GHz schnelle Broadcom MIPS-CPU-Box Gigablue HD Quad mit Enigma2-Basis. Die Originalsoft wurde natürlich sofort entfernt und das Schmuckstück mit einem Alternativ-Image versorgt.
Da mir langsam der Platz ausging und ich trotz der Neuanschaffung meine liebgewonnene "titanNit-isierte" Kathrein UFS 910 nicht in Rente schicken wollte, durfte die Quad nun ganz oben auf dem Spectral-Sideboard ihrem Vorzeigeplatz einnehmen:
Bild 189: Gigablue Quad Sat-Receiver
Bild 190: Hifi-Rack mit Gigablue Quad

Leider wurde dadurch der Kabelsalat auf der Rückseite nicht weniger, vorallem da nach einer Lösung gesucht werden mußte, mit nur einer einzigen SAT-Zuleitung ins Heimkino eine Kathrein UFS 910 mir Single-Tuner und eine Gigablue Quad mit Twin-Tuner zu versorgen, die sich nicht ins Gehege kommen dürfen, aber auch alle angeschlossen werden mussten.

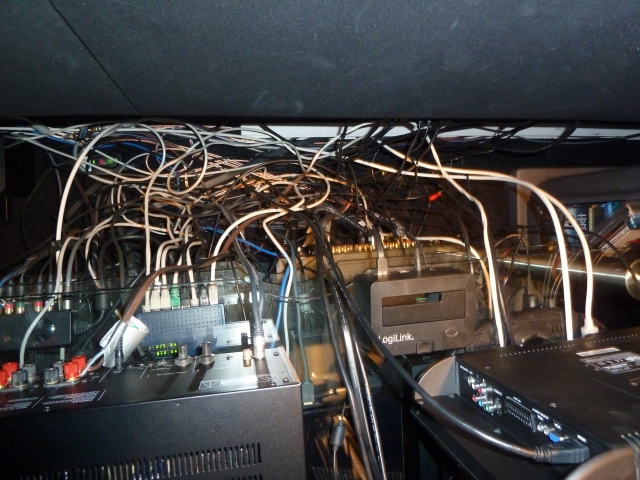

Bild 191: Kabelsalat hinter dem Glasrack

Problem war wie immer, und das war ja wieder sonnenklar, dass bei Stromzufuhr (durch die schaltbare Steckdosenleiste) sowohl die Kathi als auch die Quad sofort hochfuhren und nicht brav im Standby verharrten. Ein Horror für jede Universalfernbedienung und der LNB mag auch kein gleichzeitiges Anschalten von Sat-Receivern, wenn sie an der gleichen Strippe hängen.
Also was tun bezüglich der Verkabelung? Wie gesagt, nur ein einziges SAT-Kabel geht in den Keller, eine weitere Strippe ziehen ging leider auch nicht, da eventuell anstehende Verlegearbeiten ziemlichen Zoff mit der Regierung heraufbeschwören würde.
Da weder der montiere Quadro-LNB noch die beiden Receiver Einkabelsystem-tauglich sind, mußte eine andere Lösung gefunden werden. Eine freie Strippe am Quadro-LNB war glücklicherweise noch verfügbar, so dass lediglich eine Methode fehlte auch dieses Signal in den Keller zu bekommen. Die Lösung ist eine Kombination aus Stacker bzw. De-Stacker, der die beiden einzelnen Frequenzbänder zusammen"stapelt" (engl: stacked), dann durch die eine Leitung in den Keller transportiert und am anderen Ende wieder entstapelt (engl.: destacked) zu zwei einzelnen getrennten Signal-Leitungen.
Das Ganze sah dann so aus: Der montierte Stacker auf dem Dachboden, der an zwei freien LNB-Strippen angeschlossen ist; das mittlere Kabel ist die Zuleitung in den Keller.

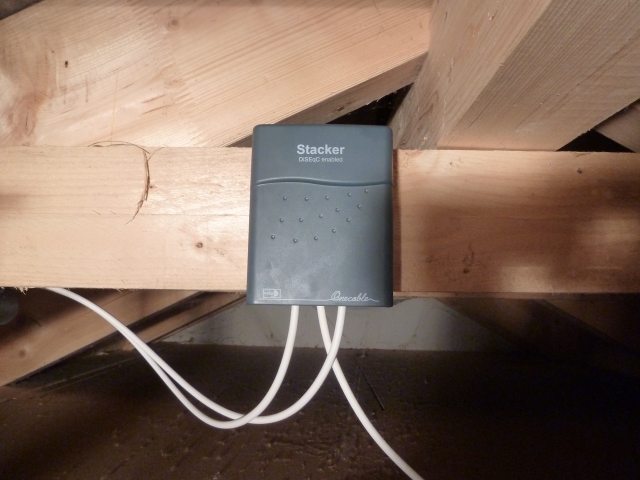

Bild 192: Das Stacker-Modul im Dachboden

Die SAT-Zuleitung vom Dachboden mündet direkt in eine teure SAT-Antennen-Wanddose von Kathrein im Heimkino. Das De-Stacker-Modul ist an der Antennen-Wanddose angeschlossen, die sich hinter der Ikea-Sideboard-Front unterhalb der Leinwand befindet.

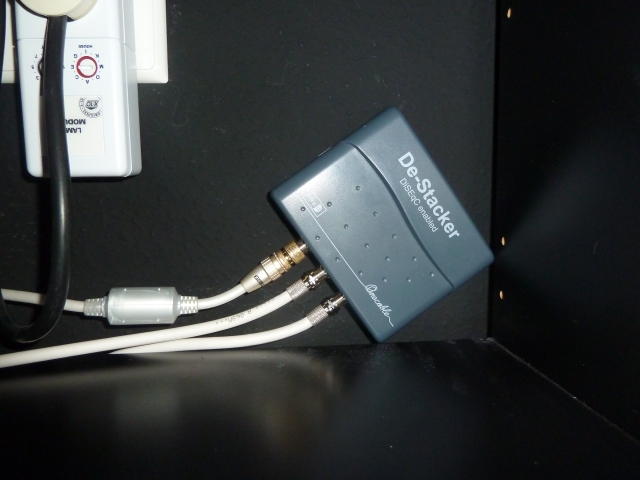

Bild 193: Das De-Stacker-Modul im Heimkino

Nach erfolgter provisorischer Verkabelung konnte der erste Testlauf beginnen, der leider sehr ernüchternd war: "Kanal nicht verfügbar", sowohl an der Kathi als auch an den beiden Tunern der Quad.
Das mitgelieferte Netzteil zur Unterstützung des De-Stackers half ebenfalls nichts, das ganze System war laut Anleitung auch nur bis zu ca. 30m Kabellänge ausgelegt. Und anscheinend bewegte ich mich genau in diesem Bereich.
Nun ging es an das Leitungs-Optimieren und Ausmerzen von unliebsamen Signaldämpfern.
Der erste potentielle Störenfried wurde schnell ausgemacht: die teure Kathrein-SAT-Wandsteckdose, die bauartbedingt ein recht übles Dämpfungsverhalten besitzt. Also Dose ausgebaut und die Zuleitung dann direkt mit einer SAT-Kupplung an den De-Stacker angeschlossen. Zusätzlich wurden alle SAT-Stecker nochmal penibel neu montiert.Ich hatte ein 7mm-SAT-Kabel von Fuba zur Verkabelung im Einsatz sowie "passende" 6,5mm SAT-Stecker von HAMA. Bei der Steckermontage gibt es übrigens verschiedene Philosophien, ich vertrete diese Montageart:
Kabelmantel ca. 15mm vorsichtig mit dem Tapeziermesser abisolieren, die erste Alufolie entfernen, das Netzgeflecht der Schirmung aufdröseln und verzwirbeln, die zweite Alufolie auffummeln und ebenfalls um das bereits zusammengedrehte Netzgeflecht herumwickeln. Das Ganze wird dann press am Mantel anliegend um das Dielektrikum mit dem Innenleiter gewickelt. Das Dielektrikum wird dann soweit abisoliert, dass noch ca. ein bis zwei Milimeter Platz zur zusammengedrehten Schirmung besteht. Dann wird der Stecker im Urzeigersinn auf das Kabel gedreht, wobei die zusammengedrehte Schirmung fest an den Innenteil des Stecker angepresst wird (der läuft innen konisch zu), während der Innenleiter samt Dielektrikum bündig mit dem Steckerloch abschließt bzw. etwas herausragt. Abschließend wird noch der Innenleiter gekürzt, damit er ca.zwei Milimeter aus dem Stecker hervorsteht. Es sollte sorgsam darauf geachtet werden, dass keine übersehenen Schirmungsdrähtchen den Innenleiter berühren (Kurzschlussgefahr).
Nach diesen Arbeiten zeigte der SAT-Finder am Tuner ca. 85% Signalstärke an, was vollkomen ausreicht für ein stabiles HD-Bild. Somit wäre die Quad mit zwei SAT-Leitungen für den Twin-Tuner A und B versorgt, aber was war mit der Kathi? Die sollte sich die Zuleitung für den Tuner B der Quad teilen, allerdings haben die normalen SAT-Verteiler das Problem, dass nicht beide Receiver zur gleichen Zeit eingeschaltet sein dürfen, da der LNB durch das gleichzeitige Anliegen der Steuerspannungen Schaden nehmen könnte. Deshalb kam ein Prioritätssschalter zum Einsatz, der ein Receiversignal bevorzugt durchreicht:

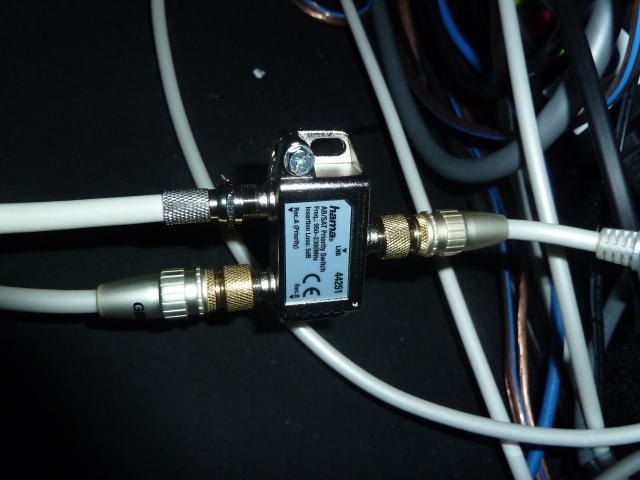

Bild 194: SAT-A/B Prioritäts-Schalter

Die Kathrein-Box ist am Ausgang A des Schalters angeschlossen, der priorisiert ist, Ausgang B versorgt den Tuner B der Quad mit dem SAT-Signal. Ist die Kathrein-Box ausgeschaltet, kann der Tuner B seine Steuerspannung durchreichen; ist die Kathi eingeschaltet, dann überwiegt diese und der Tuner B der Quad bekommt lediglich die gleiche Ebene zu sehen wie die Kathrein. Wechselt die Kathrein-Box die Polarisationsebene, bekommt der Tuner B der Quad kein Signal mehr ab, das Bild bleibt stehen. Dieser Umstand tritt aber sehr selten ein, da die deutschen Sender auf Astra 19,2 fast vollständig die horizontale Ebene nutzen (Tele5 usw. wären vertikal, aber was solls...)

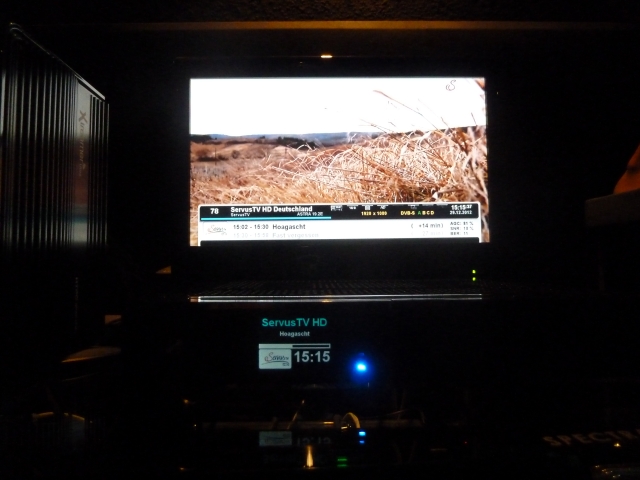

Somit war alles störungsfrei angeschlossen und alles läuft bisher superstabil.

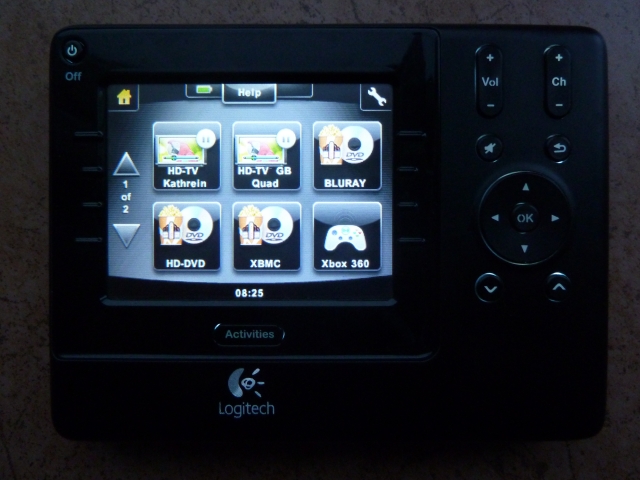

Jetzt musste nur noch die Quad in das Harmony 1100 Steuerkonzept eingebunden werden.
.
