Ich hätte auch überlegt gehabt, dass wir uns für das Anzeichnen an einem genau ausgerichteten Cinemascope-Bild orientieren könnten. somit kann man ja fast nicht falsch zeichnen, bzw. würde es sofort sehen... oder hast du da andere Erfahrungen?[/quote]
Dann achte aber darauf den richtigen Film zu nehmen. E gibt ja doch leichte Unterschiede zwischen den Formaten. Sonst ist der Cache hinterher noch
zu groß und du siehst nicht das komplette Bild.

ich würde dabei aber dann ganz vorsichtig auf die Leinwand zeichnen, denn sobald Du ein bisschen fester auf das Tuch drückst, bewegt es sich nach innen oder wellt sich ein wenig und schon ist die Linie nicht mehr gerade.
Ich würde die LW so plan wie möglich halten - am Besten flach auf den Boden legen - und dann mit einer langen Holzlatte + Wasserwaage arbeiten.

so siehts aus, siehe mein Post auf der vorherigen Seite ;)!


ist auch eine Möglichkeit (Folie rutscht aber recht schnell unter die Holzlatte bzw. Wasserwage ;)), auch muss die nackte Leinwand zuvor 100%ig Waagerecht montiert gewesen sein, war sie das nicht, ist es die Maskierung nach der 'Neumontage' auch nicht. Beim Aufkleben an der Wand, was natürlich umständlicher ist, kann man minnimale Abweichungen die bei einer nicht nachzujustierenden Leinwandaufhängung oder bei Verzug des LW-Rahmens auftreten können, durch das akkurate Verkleben der DC-Fix Maskierung nachbessern, gerade bei Großen Leinwänden kann das von Vorteil sein ;). G.S.

ja, so bin ich bei der ersten selbsgebauten LW auch vorgegangen, aber selbst wenn der Beamer im Regal bzw. das Projektorbild auf der LW akkurat in der Waage ist (setze ich voraus) und du bei einem zB. aufprojezierten 100% Weißbild das DC-Fix aufklebst, schleicht sich schnell ein minnimaler 'Versatz bzw. Wellengang' ein, bei großen Leinwandbreiten und geringem Sitzabstand, sieht man je nach Raumbeschaffenheit schon Abweichungen im 1-2 mm Bereich. Aber ist wie alles im Leben eine Frage des persönlichen Anspruchs, wen das nicht juckt, klebt die Maskierung ohne Hilfslinien auf, mit Glück und ausreichend helfenden Händen klappt das auch und ist nicht alles 100% rechtwinklig, schmälert das den Filmgenuss kaum. Mich stört eine krumme Gerade :D eben, was der Grund war, das ich bei den ersten LW-Installationen einige Meter Maskierungsfolie unnötig ‚verbraten‘ habe. Denn sind die Streifen einmal vollflächig aufgeklebt, ist es schwer das weiche DC-Fix ohne nennenswerte Verformung (Wellen an den Kanten) wieder abzulösen.

Jep, ihr solltet euch natürlich vorab über das finale Format im klaren sein, entweder eine 2,35er LW mit einem minnimalen schwarzen Balken bei 2,40er Filmmaterial (ca. 70% aller Cinemascopefilme), oder bei einer Filmquelle mit einem 2,35 Format und einer fixen 2,40er Scope, ein sehr geringer Bildbeschnitt/Overscan. Alles natürlich abhängig vom zum Einsatz kommenden Beamerequipment, Panasonic und die aktuellen JVC Modelle bringen eine Lens-Memory Funktion gleich mit, dann erübrigt sich die Frage des CS-Formats. Aber auch ohne dieses Feature würde ich konsequent zu einer 2,39/2,40:1 formatigen Leinwand tendieren, einfach weil es mehr Filme in diesem Panoramaformat gibt und der Bildbeschnitt bei 2,35:1 Material im Filmbetrieb eigentlich zu vernachlässigen ist.

abschließend noch ein Wort zu der noch ausstehenden 16:9 (1:78/1,85:1) Maskierung, Bild so weit runter ziehen (Shiften) bis es Oben und Unten passt (ca. 1 cm überlappen), anschließend mit zwei kleinen schwarzen Cashbrettchen, die Rechts und Linksoben an der LW eingehängt werden (zB. mit U-Profilen) maskieren, fertig. Genug der Ratschläge, nun bist du an der Reihe, wir erwarten neue THX Standarts von dir :rofl:.

Ciao und Gruß - G.S. !

ok, vielen Dank! dann werden wir da noch überlegen, wie wirs machen!
genau so mit dem Weißbild hätte ichs mir überlegt gehabt, das hab ich auch schon beim Ausrichten des Beamers praktiziert.
mit dem völlig geraden aufkleben hast du natürlich recht. mal sehen, ob sich irgendwo völlig gerade Latten in der Länge finden, muss ich auch erst schauen!
Über den möglichen Verzug des Rahmens kann ich im Moment nichts sagen, das seh ich dann, wenn ich wieder vor Ort bin!

jop, das Format wird 2,40:1 werden, hatte ich mir schon überlegt. der Bildbeschnitt ist ja wirklich minimal und gerade bei dieser Leinwandgröße ja auch zu verschmerzen ;)
hatte, wie oben geschrieben, bisher zum einstellen und Ausrichten des Beamers auch ein Weißbild hergenommen, im 2,4:1 Format.
Eine Lens-Memory-Funktion hat der aktuelle Beamer nicht, sollte da mal ein neuer kommen wäre das auch für 16:9 natürlich ein Vorteil.

danke auch hier für die Ratschläge, U-Haken hatte ich mir auch schon überlegt, aber das würde ich erst ausprobieren, ob die LW nicht zu nah an der Wand hängt, ansonsten wärs mit magneten/eisenrahmen auch eine schöne Lösung. aber das darf verutlich eh noch etwas warten.
klar, die neuen THX-Standarts ab 2013 kann ich euch dann schonmal zukommen lassen! :D

Auf jeden Fall vielen Dank nochmal an dich und alle anderen!

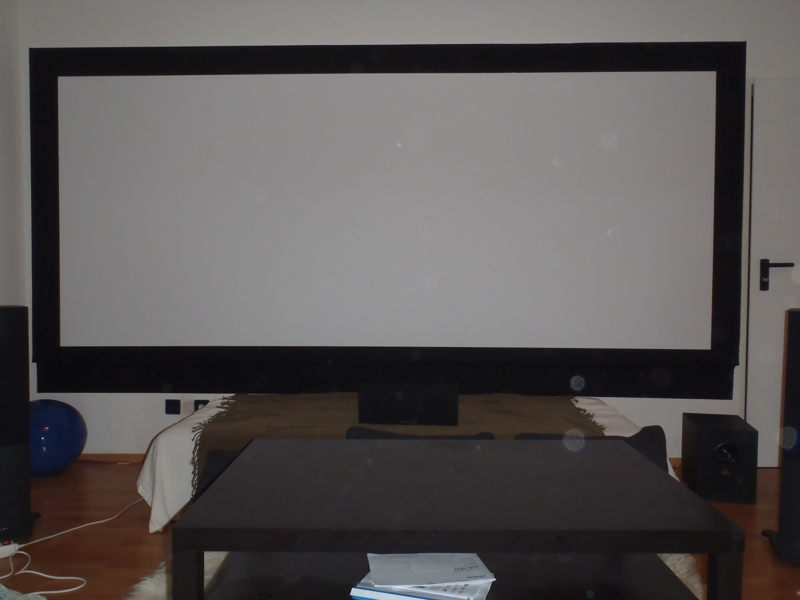

sooo... pünktlich zu Ostern ist die Leinwand fertig geworden! :D:D




da das dc-fix in einer breite von 15 cm angeboten wurde, haben wir uns entschieden, den schwarzen Rand auch in der Breite zu belassen und nicht extra noch zuzuschneiden, was rückblickend denke ich eine gute Idee war, ein schmälerer Rand würde doch etwas gering wirken und das Bild ist mit einer Breite von 3,40 m ja auch nicht gerade klein... :D

Seitenverhältnis ist bei 2,40:1 geblieben, am unteren Rand haben wir das schwarz noch etwas nach unten gezogen, damit der schwarze center auf der (bald) schwarzen Couch nicht mehr wirklich zu sehen ist.

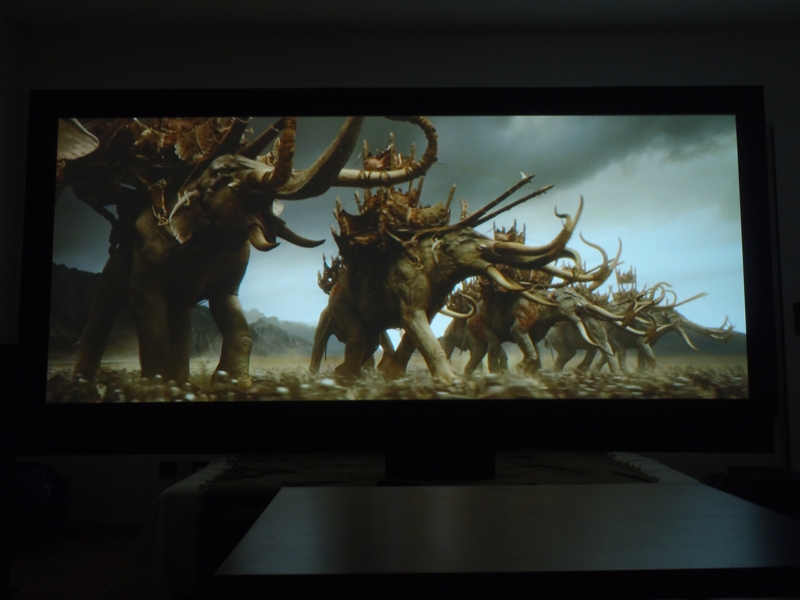

hier noch ein Bild von der ersten "Testfahrt" der fertigen Leinwand:




viel fehlt nicht mehr zu der Originalgröße der Olifanten ;)

Ich hab den Effekt ja schon länger kennen gelernt, aber v.a. meine Eltern waren sehr überrascht, wie groß der gefühlte Gewinn an Bildqualität und Kontrast durch den schwarzen Rand ist, kann es also nur jedem empfehlen!
Da sie den Effekt nun gesehen haben, wird auch noch eine 16:9-Maskierung kommen, aber bis dahin ist noch Zeit.


es war wirklich mal sehr interessant und eine schöne Erfahrung, so einen Leinwandbau selbst anzugehen, es ist auf jeden Fall gut zu machen, auch wenn uns die Größe der Leinwand das ganze schon etwas erschwert hat... :D
aber ich denke, das Endergebnis kann man als gelungen bezeichnen, das Filmschauen macht auf jeden Fall riesigen Spass darauf! :rofl: ;)

@HomerJS,

das sieht sehr gut aus :thumb:!

Ja, da kann ich nur zustimmen...traumhaft...besser geht's gar nicht...*auch haben will*...;):D

Fette Leinwand. Saubere Arbeit :thumb:

Viel Spass beim Filme schauen.


ENCOM

Es ist vollbracht ;) jetzt geniesst nur euer großes Bild:D
