Gestern habe ich dann die erste Box fertig gemacht:

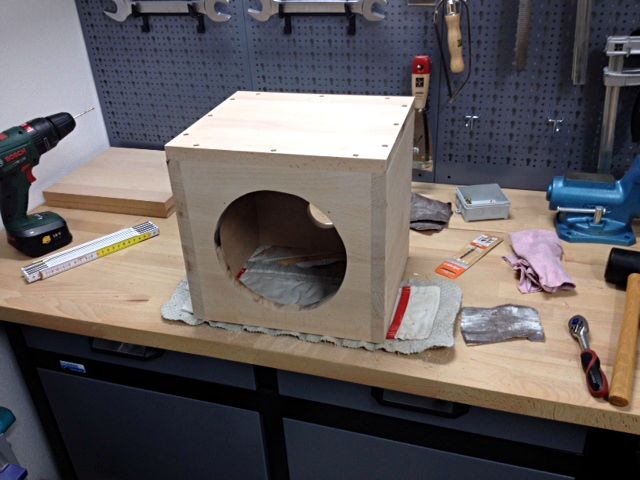

Bild 1: Öffnungen für Chassis und Anschluss-Terminal ausgesägt

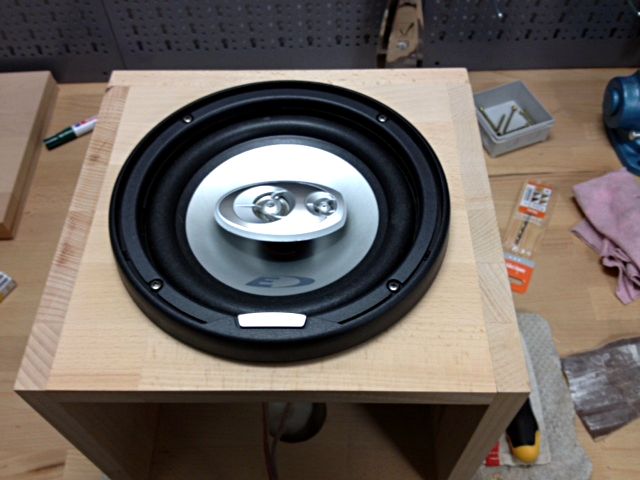

Bild 2: Chassis eingebaut

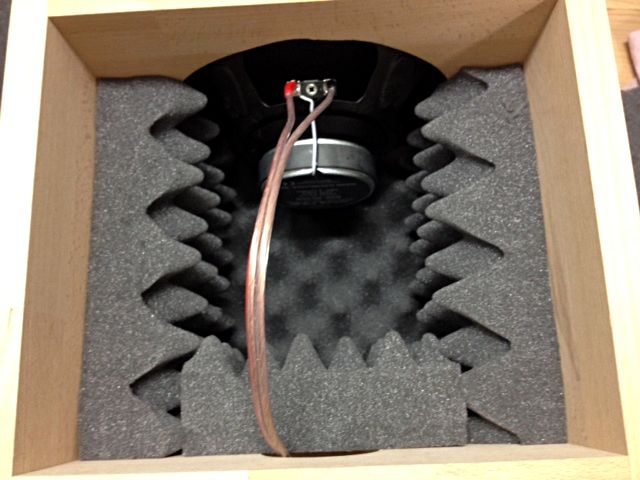

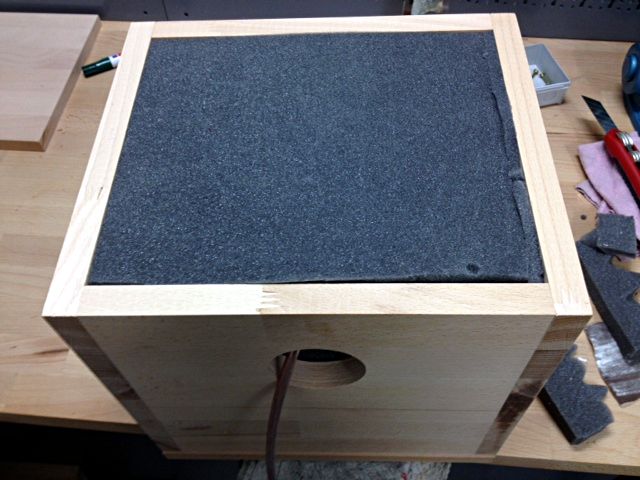

Bild 3: Dämmmatte rein - Teil 1

Bild 4: Dämmmatte rein - Teil 2

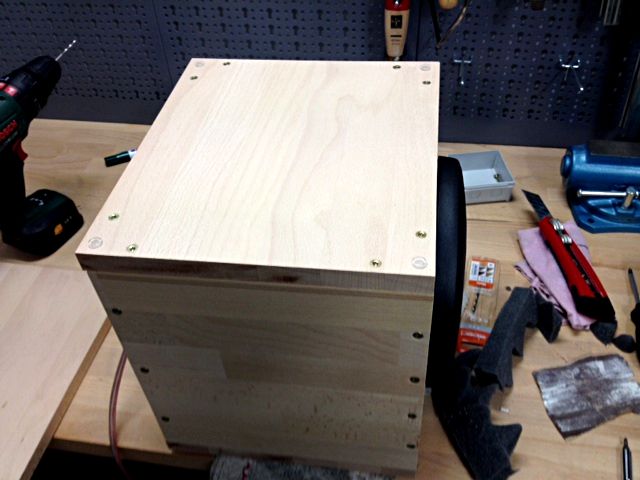

Bild 5: Bodenplatte verschraubt

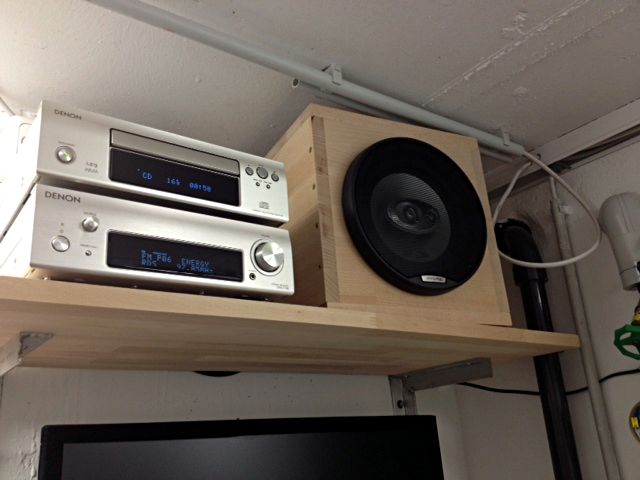

Bild 6: Funktionstest
Gruß
Chevi

ja sauber... :)

Und biste mit deiner Kreation zufrieden? Schauen ja schon kompakt aus die Würfel.

Ps. Wollte wahrscheinlich auch dieses Jahr wieder zur High End. Falls du Lust und Zeit hast könnte man sich ja wieder dort treffen ;)

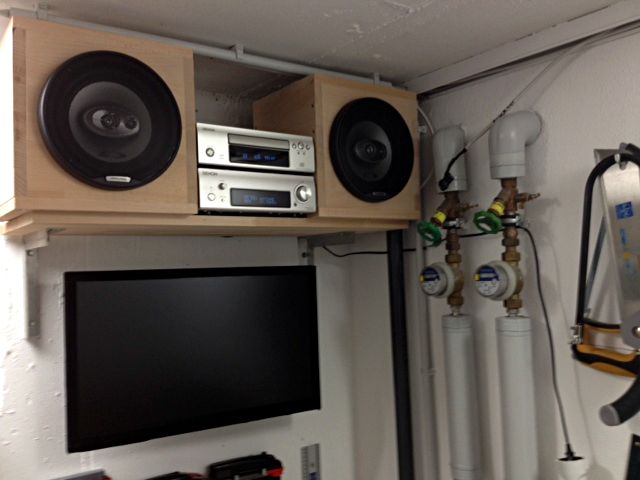

Nachfolgend das vorläufige Endergebnis der Werkstattbeschallung.

Tja. Ich wollte nicht mehr als 30 Euro ausgeben und das Budget habe ich eingehalten.

• Boxen Alpine SXE-2035S (neu 45 Euro, hatte aber noch einen Gutschein für Amazon von Weihnachten) 0 Euro


• Gehäuse (290 mm x 290 mm x 250 mm) Buche Leimholz vom Hornbach inkl. Zuschnitt ca. 19 Euro


• Anschluss-Terminal gebraucht bei eBay für 4 Euro


• Aukustikmatte ebenfalls gebraucht bei eBay 6 Euro


• Gesamt 29 Euro

Klanglich wollte ich einfach nur Brüllwürfel, die eben nicht gleich einen Subwoofer brauchen. Ich habe mir jetzt auch nicht die Mühe gemacht das optimale Gehäusevolumen zu berechnen oder dergleichen. Größe = Platz in dem Regal.

Im Vergleich zu meinen Boxen im Heimkino haben sie natürlich ein wenig das Nachsehen (Gott sei Dank), aber sie klingen immer noch besser als die meisten Kofferradios oder Kompaktanlagenboxen.


Können wir gerne machen. Melde Dich einfach vorher per PN, wenn Du weißt, an welchem Tag Du gehst.
Gruß
Chevi

Und mal wieder ein neues Kabel für den weiteren Umbau zugelegt:

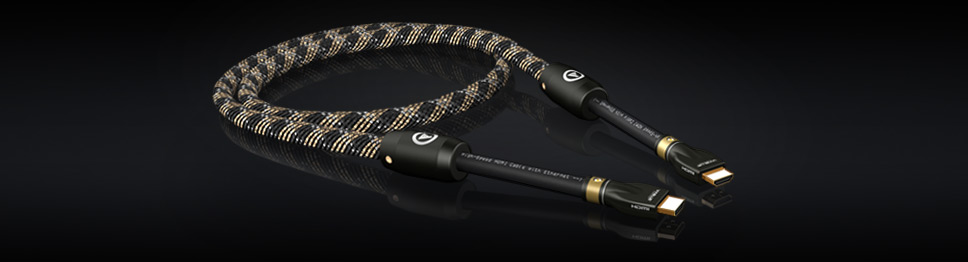

- S-900 SILVER HIGH-SPEED HDMI®-KABEL MIT ETHERNET (10m)


und für die Steuerung:

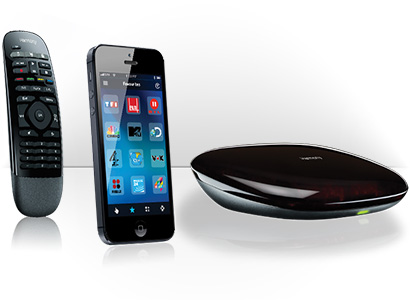

- Logitech Harmony Smart Control

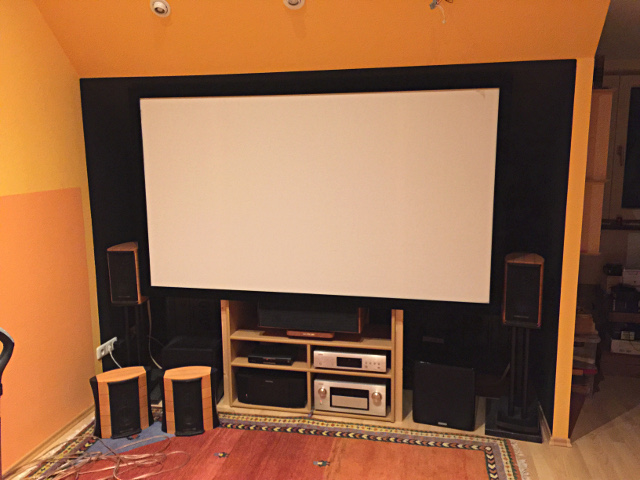

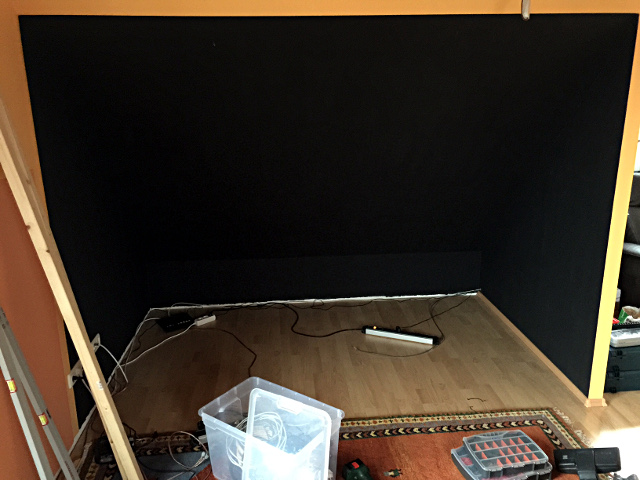

Endlich passiert mal wieder ein bißchen was an meinem Heimkino. Bilder sind etwa 2 Stunden alt.







Viele Grüße
Chevi

Servus Christian,

schöne Fotos. Die schwarze Techniknische gefällt mir. Bleibt die Leinwand oder kommt da noch eine akustisch transparente Rahmenleinwand?
Hast du jetzt schon ein Akustikkonzept? Fragen über Fragen.;)

Hi Wolfgang

Die Leinwand ist bereits akustisch transparent. Wollte zusammen mit einem Trockenbauer die Decke abhängen. Ich hab dazu 2 verschiedene Arten von Lochplatten besorgt (regelmäßige Rundlochung 15mm und Streulochung 12, 20 und 35 mm).

An der Decke ca. 20 mm abhängen und an der Neigung ca. 10 cm. bis zu einer Höhe von 2,20 m. Dahinter Akustikdämmung ca. 5 cm. Direkt darunter einen abschließende Abkofferung für Spots.

Und ich wollte noch einen Vorsatz für eine Beamerhalterung bauen.

Viele Grüße
Chevi

Kleines Update:

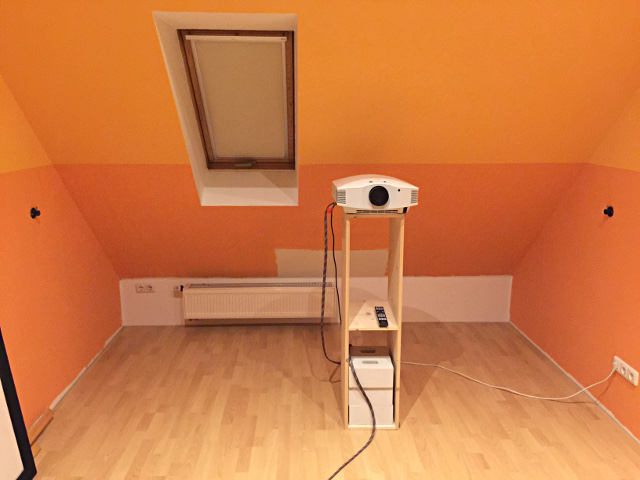

Abbau der bisherigen Heimkinos

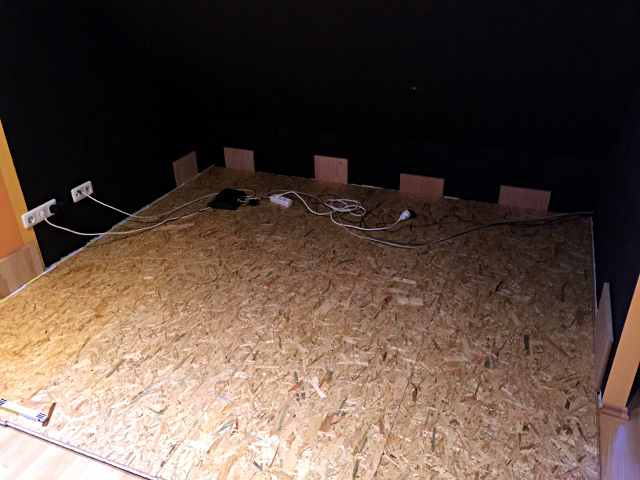

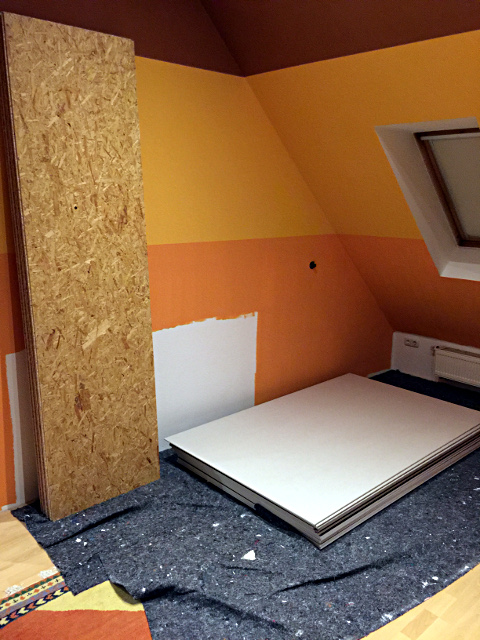

Ausmessen des Bühnengrundgerüsts. Nachdem ich nicht in den Boden bohren möchte, werde ich unter der Bühne 25mm OSB-Verlegeplatten auslegen und die Holzlattung direkt darauf verschrauben.

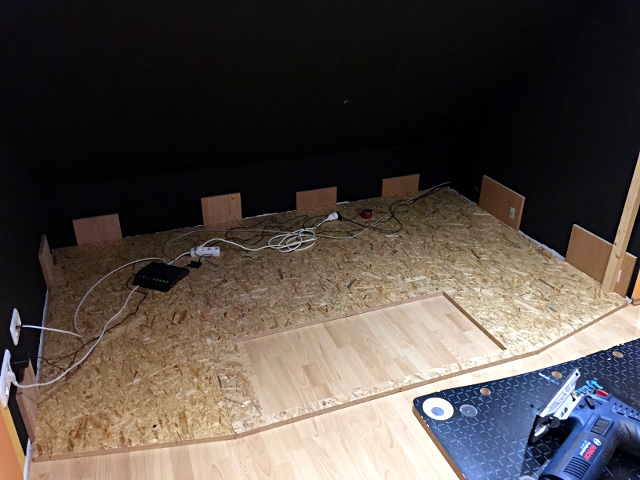

und aussägen.



Der Ausschnitt vorne in der Mitte ist für den später geplanten ausfahrbaren Vorschaumonitor (40 Zoll UHD Fernseher von LG) gedacht.

Viele Grüße
Chevi
