Also die Fragen sind mir nun ein bisschen peinlich :eek:
Ich besitze nen Onkyo TX-SR308.
Meine Standlautsprecher haben 4 Ausgänge, 2x links un 2x rechts, "hoch" und "niedrig". Was davon nehme ich, um es am Receiver anzuschließen? Habe nun einfach die "hoch"-Anschlüsse genommen, bin soweit auch zufrieden, jedoch weiss ich halt nicht, ob es so richtig ist. :D

Nun kommt morgen mein Betasub 20A, aber ich habe auch hier nicht wirklich ne Ahnung, wie ich den anchließe. Die Rückseite sieht so aus:


Nun, welche Anschüsse sind dort für mich wichtig und - am wichtigsten - welches Kabel kaufe ich, um Subwoofer und Receiver zu verbinden? N Link wäre nett!


Ich weiss, bei den Fragen sollte ich mein Abitur wahrscheinlich freiwillig wieder abgeben, aber was solls :rofl:

Hi

bei den Frontlautsprechern sollten Brücken jeweils zwischen dem oberen und unteren Anschluß sein

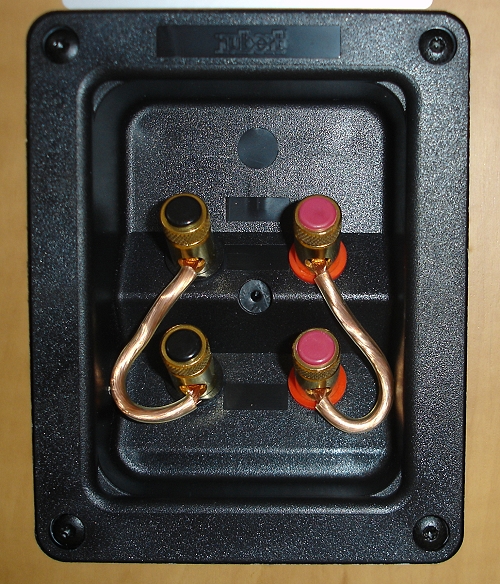

Kannst du dir mit kurzen Kabelstücken aber auch selber basteln (siehe Bild im Anhang)

An deinem Sub steht doch schön "AV Sub In" dran. Am AVR sollte "LFE-Out" oder "Sub-Out" stehen. Diese verbindest du mit einem Cinchkabel. Gibt Kabel die speziell für Subwoofer ausgewisen sind. Es geht aber auch ne alte Cinchstrippe die du noch rumfliegen hat zum ersten testen. kannst du hinterher immer noch austauschen

Bei mir sieht das so aus:


Es sind Magnat Quantum 507er.
Die beiden innen sind jeweils high, die äußeren low.
Soll ich nun mein Kabel weiter abisolieren und jeweils durch High & Low führen?

halt doch mal ein Ohr vorne an die Chassis ob auch alle spielen

Je eins in High und eins in Low

Das ist das Bild aus der eBay-Kleinanzeige, gelle? Da sieht man bei der größeren Version doch, dass da Brücken zwischen den Anschlüssen sind.

ja

wenn man genau hinsieht dann siehts so aus als wären da Blechbrücken dazwischen


@ACME

verwirre ihn nicht

Big sorry, ich meinte eins in + und eins in - .

Dat sind meine "alten" Schätze ;-) da sind die Blechbrücken dran.

Ich frag mich nur warum du nicht das Sommer Elephant Bi-Wiring nimmst, dass ich dir bei gelegt habe.


Und vor allem frage ich mich warum du den BetaSub20a zu den Quantum 507 bestellst ! Das ist wie Perlen vor die Säue, der BetaSub20a geht bis 40 Hz... Dat schaffen die 507er auch fast wenn du den "Bass" bissel reindrehst um 40Hz sowieso.

So gibts auch keine Probleme was wo ran kommt ;-)




Zum Subwoofer:
Da nimmst beim BetaSub25a du den "AV-IN", solltest du die Kiste doch noch zurück schicken auch den "Low-IN", in jedem Fall die "Cinch-Buchse" mit der "In-XXX" Deklaration.

Das ganze kommt am AVR, in den "Sub-Out" das steht meist in der BDA wo die zufinden ist sofern du es nicht selbst findest.

Die Trennfrequenz setzt du auf "Maximal", bei den Quantum 507 empfehle ich die ne Trennung auf 60Hz wenn du nen "großen" Subwoofer anschliesst, bleibst du beim "kleinen" am besten alle Lautsprecher auf "LARGE" Stellen und den kleinen nur mit dem LFE belasten.. damit der nicht in die Knie geht.

Die Quantum verpacken das schon ohne Probleme alles "Large" zuspielen.. haben sie bei mir auch ;-).
