12 Lautsprecher mal schnell zusammenbauen ist noch keine Großproduktion.;) Allerdings ist es schon zeitaufwendig. Es ist ja nicht nur der Lautsprecherbau an sich sondern der Einbau bzw. die Integration in das bestehende Kino was letztendlich viel Zeit verschlingt.

LG

Wolfgang

Naja,

das kommt immer ganz drauf an, was man so als Maßstab nimmt. ;)

Servus,

mittlerweile sind alle Lautsprecher zusammengebaut, lackiert, auf Funktion geprüft und an ihrem Bestimmungsort installiert.

Die Atmos Lautsprecher sind bezogen auf den Referenzplatz in einem 45 Grad Winkel positioniert und mit einer 20 Grad Anschrägung auf den Referenplatz ausgerichtet.

Atmos Front rechts und links




Atmos Mitte rechts + Atmos Back rechts



Atmos Mitte links + Atmos Back links



Zu sehen ist die Rohinstallation. Alle Lücken sowie auch die Lautsprecher selbst werden noch mit Akustikstoff verkleidet.

Untere Hörebene neben den Frontspeakern

Front Wide links + rechts





Sidesurround links + rechts





Backsurround links + rechts. Das Gehäuse wurde nach oben verlängert um eine Befestigungsmöglichkeit zu schaffen. BR und Anschlußterminal liegen hier innerhalb der Verlängerung.





Provisorisch habe ich das Ganze an meine neue Vorstufe angeschlossen und ein komplettes Setup gemacht.



Die Verkabelung ist momentan noch etwas wild wird aber mit dem Einbau eines Racks geordnet und so verbaut das man nachher nichts mehr sieht, dazu aber später mehr.



Gesteuert wird die Vorstufe normalerweise mit der mitgelieferten Fernbedienung. Interessanter ist aber die Steuerung über IP.



LG

Wolfgang

Servus,

kleines Update.

Neuer Beamer: Sony VPL VW 760
Neue Leinwand: Stewart StudioTek 100 microperf. Curved 4m x 1,75m
Neue Vorstufe: momentan noch Lyngdorf MP50 wird demnächst ersetzt durch eine Trinnov Altitude 16

Fotos und Berichte im HCM-Forum

LG
Wolfgang

Servus,

letzter Beitrag 2018. Das ist seeeeehr lange her. Was gibt es Neues seitdem?

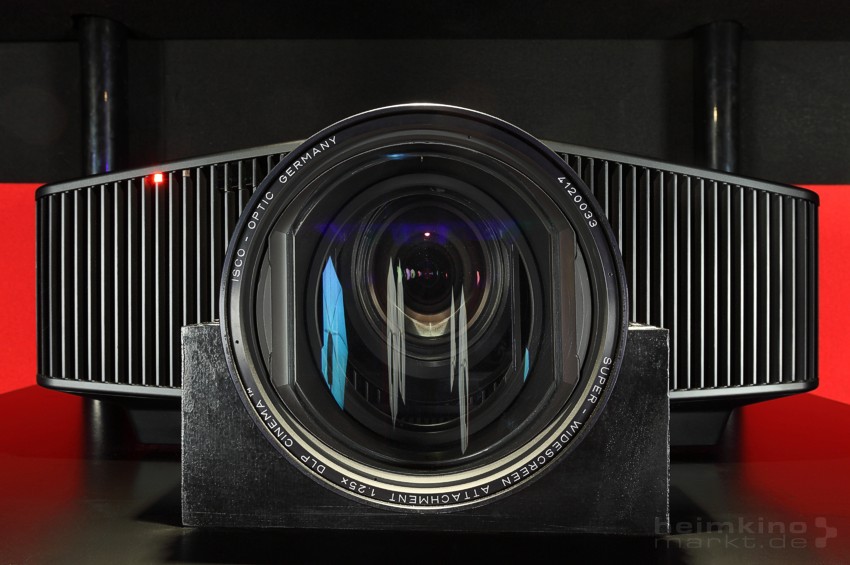

Mein im letzten Beitrag genannter Beamer Sony VPL VW 760 ist bereits seit einem Jahr schon wieder Geschichte. Neuzugang letztes Jahr war ein Sony VPL VW 870. Im nachfolgenden Bild mit der bereits vorhandenen ISCO Linse abgebildet.

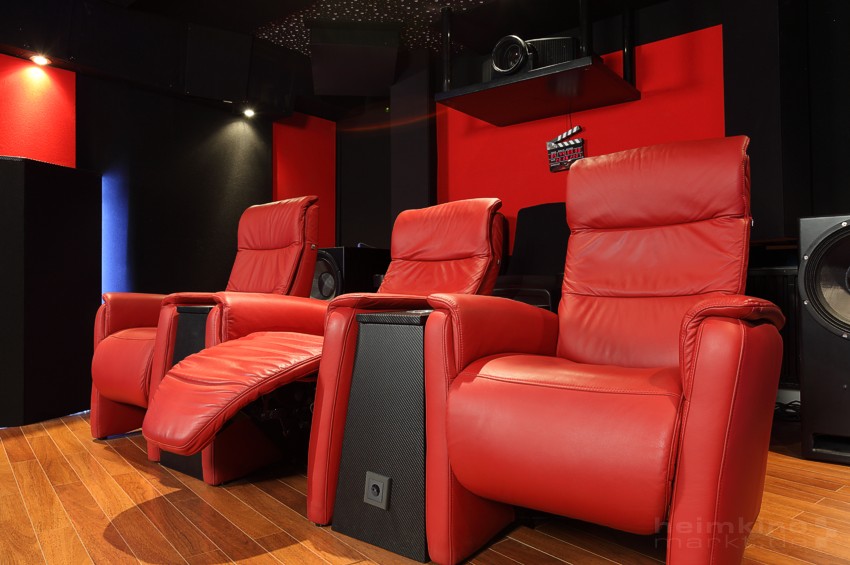

Zuspieler und Vorstufe die vor 2 Jahren noch unter dem Beamer beheimatet waren wurden ausgelagert. Ein Podest hinter der ersten Sitzreihe mit schwarzen Kinositzen ermöglicht nun die Zuschauerzahl auf 6 Personen zu erhöhen.

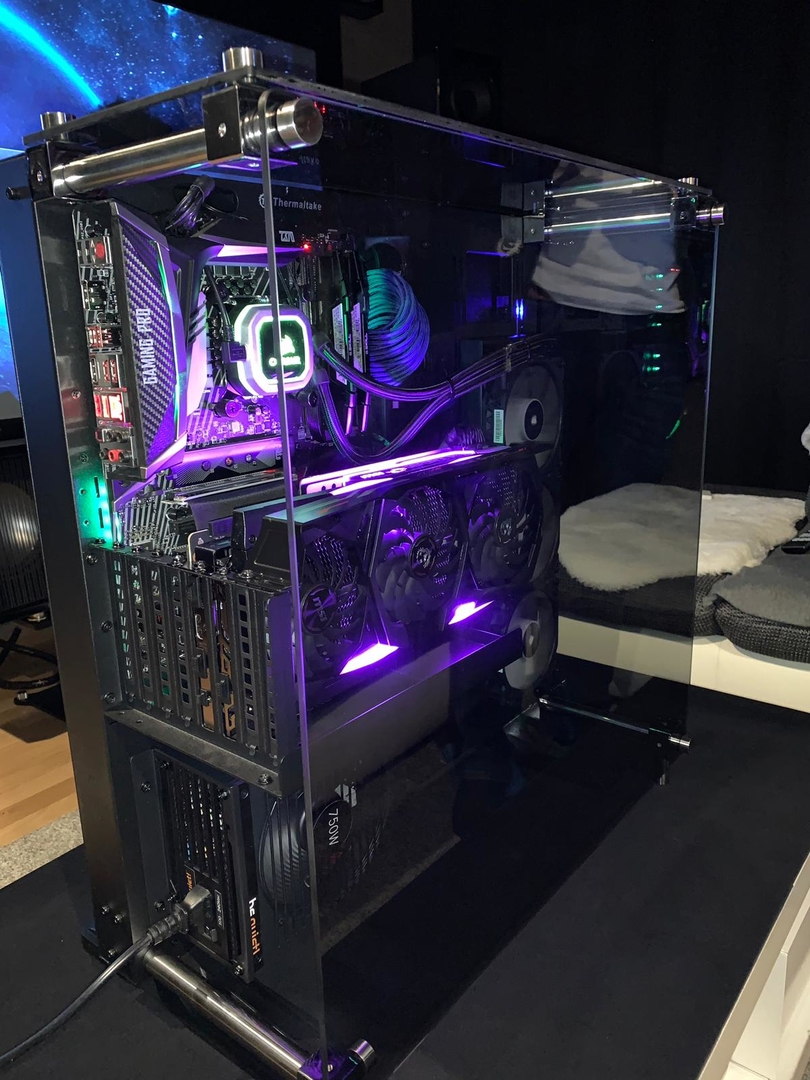

Ein weiterer Zuspieler neben meinen Oppo 203 ist ein Mediacenter mit madVR und Kodi.



Wie bereits im letzten Beitrag angekündigt habe ich auch die Vorstufe gewechselt. Im Nebenraum unter dem Mediacenter und dem Oppo 203 kommt nun eine Trinnov Altitude16 zum Einsatz.
Aktuell neustes Update hier ist die Möglichkeit DTS:X Pro mit mehr als 11 Kanälen wiederzugeben, was mir bei zusätzlichen 2 Frontwidespeakern sehr freut.

Viele Grüße

Wolfgang

Wirklich schick und tolle Technick, allerdings will mir nicht in den Kopf, wie man sinnvoll soviele LS auf den kleinen Raum verteilen kann.

Servus und Danke an dich das wir beide diese Rubrik in diesem Forum wieder etwas Leben einhauchen.

VG

Wolfgang

Zu deiner Frage die ich gerne mit einer Gegenfrage beantworten möchte.
Welche Lautsprecheranzahl wäre für dich sinnvoll? Bezogen natürlich auf einen dedizierten akustisch bearbeiteten Kinoraum meiner Größe.

VG

Wolfgang

Dezidiert und akustisch behandelt ändert ja allerdings nichts am limitierenden Platz. Und da Du ja fast eine identische Raumbreite zu meiner hast, kenne ich das Problem mit der sinnvollen Unterbringung ja zur Genüge. Von daher würde ich unten maximal 7 LS sehen und in der oberen Ebene 6 mit dem DTS:X Pro Update macht ja vielleicht auch noch ein "VoG" Sinn.

Gerade bei DTS:X Pro ist eine Erweiterung (auch in unseren Räumen) von Frontwidespeakern ideal. Der Bereich zwischen den Frontspeakern L/R und den Sidesurrounds wird mit FW-Speakern sehr sinnvoll "aufgefüllt". Verbreiterung der Bühne ist nur eine Aussage von vielen die eine solche Erfahrung gemacht haben. Da meine Anzahl der offenen Kanäle in der Vorstufe auch begrenzt ist mußte ich mich entscheiden zwischen zusätzl. Deckenlautsprechern und Frontwides. Ich habe letzteres bevorzugt und es gerade im Rahmen des gerade erschienen Updates für DTS:X Pro nicht eine Sekunde bereut.

VG
Wolfgang
