Making of.... new BluelineCinema

Gestartet: 12 Juli 2010 14:37 - 543 Antworten

Geschrieben: 26 Okt 2010 12:16

pernodil

Avatar pernodil


Blu-ray Papst
Aktivität:

Deutschland
Greven
Forenposts: 15.229
Clubposts: 4.852
seit 15.05.2009
LG 65B6D
OPPO BDP-103D EU
Blu-ray Filme: 715
PS 3 Spiele: 14
PS 4 Spiele: 4
X1 Spiele: 69
Steelbooks: 69
Bedankte sich 1239 mal.
Erhielt 3520 Danke für 2051 Beiträge
pernodil braucht keinen Status!

Respekt!:thumb:Das nenne ich mal ein Heimkino.
Geschrieben: 27 Okt 2010 18:54

Matrix Cinelounge

Avatar Matrix Cinelounge


Blu-ray Newbie
Blu-ray Starter
Aktivität:

Forenposts: 20
Clubposts: 77
seit 21.09.2009
Samsung PS-50P96FD
JVC DLA-HD1
Sony PlayStation 3 Slim
Blu-ray Filme: 172
Steelbooks: 15
zuletzt kommentiert:
Warrior (2011)
zuletzt bewertet:
Age of the Dragons
Matrix Cinelounge hat neue Bilder in seine Galerie

Zitat:
Zitat von wolfmunich1
Servus,

Zwei Männer bei der Arbeit (rechts im Bild: Stevie)



LG

Wolfgang

Servus mein Lieber,

ja das war wirklich ein schönes Projekt und klar das ich mir das hab nicht nehmen lassen, es selber zu kleben, soll ja auch so aushehen wie gewünscht;)

@ All

so sieht es aber nicht aus wenn Ich arbeite, da arbeitet höchstens mein Hirn und die Leber:cool:

PS: Bin immer wieder begeistert, wieviel Energie unser Wolfgang in seine Projekte und Kino investiert. Respekt


*turn your speaker on, press the banner and enjoy*
Geschrieben: 04 Nov 2010 21:44

KoRn

Avatar KoRn


Steeljunkie
Blu-ray Junkie
Aktivität:

Forenposts: 3.638
Clubposts: 1.833
seit 06.12.2009
Panasonic TX-P55VT30E
OPPO Digital OPPO BDP-93
Blu-ray Filme: 136
PS 3 Spiele: 6
Steelbooks: 13
zuletzt kommentiert:
Saw V - Unrated Fassung
Bedankte sich 246 mal.
Erhielt 367 Danke für 317 Beiträge
KoRn :D

Ist einer der Besten Heimkinos die ich hier gesehen hab wahnsinn mag auch sowas haben :D

Geschrieben: 04 Nov 2010 21:50

KoRn

Avatar KoRn


Steeljunkie
Blu-ray Junkie
Aktivität:

Forenposts: 3.638
Clubposts: 1.833
seit 06.12.2009
Panasonic TX-P55VT30E
OPPO Digital OPPO BDP-93
Blu-ray Filme: 136
PS 3 Spiele: 6
Steelbooks: 13
zuletzt kommentiert:
Saw V - Unrated Fassung
Bedankte sich 246 mal.
Erhielt 367 Danke für 317 Beiträge
KoRn :D

Darf ich mal fragen wie du die Wände gestaltet hast ? sorry wenn ich das nicht in dem Thema gefunden hab ... sind die gestrichen ? oder mit Teppich ?

Dankeschön

Geschrieben: 04 Nov 2010 23:32

wolfmunich1

Avatar wolfmunich1


Bigscreener
Blu-ray Starter
Aktivität:

Servus,

Zitat:
Zitat von KoRn
Darf ich mal fragen wie du die Wände gestaltet hast ? sorry wenn ich das nicht in dem Thema gefunden hab ... sind die gestrichen ? oder mit Teppich ?

Dankeschön

weder noch. Die Wände sind komplett mit Akustikelementen ausgestattet und um die optisch und akustisch abzudecken kommen selbst konstruierte Rahmen zum Einsatz. Diese Rahmen habe ich dann mit akustisch transparenten schwarzen und roten Stoff bezogen.

LG

Wolfgang
Geschrieben: 05 Nov 2010 12:23

wolfmunich1

Avatar wolfmunich1


Bigscreener
Blu-ray Starter
Aktivität:

Servus,

@KoRn

hier noch mal der Link zur Wandverkleidung

LG

Wolfgang
Geschrieben: 12 Nov 2010 13:31

wolfmunich1

Avatar wolfmunich1


Bigscreener
Blu-ray Starter
Aktivität:

Servus,

ein kleiner Nachtrag zu den SChalldämpfern.

Mittlerweile habe ich 4 Stück dieser Dämpfer gebaut. 2 für die Hushbox und 2 für die Raumbelüftung, jeweils einer für Be- bzw. Entlüftung.

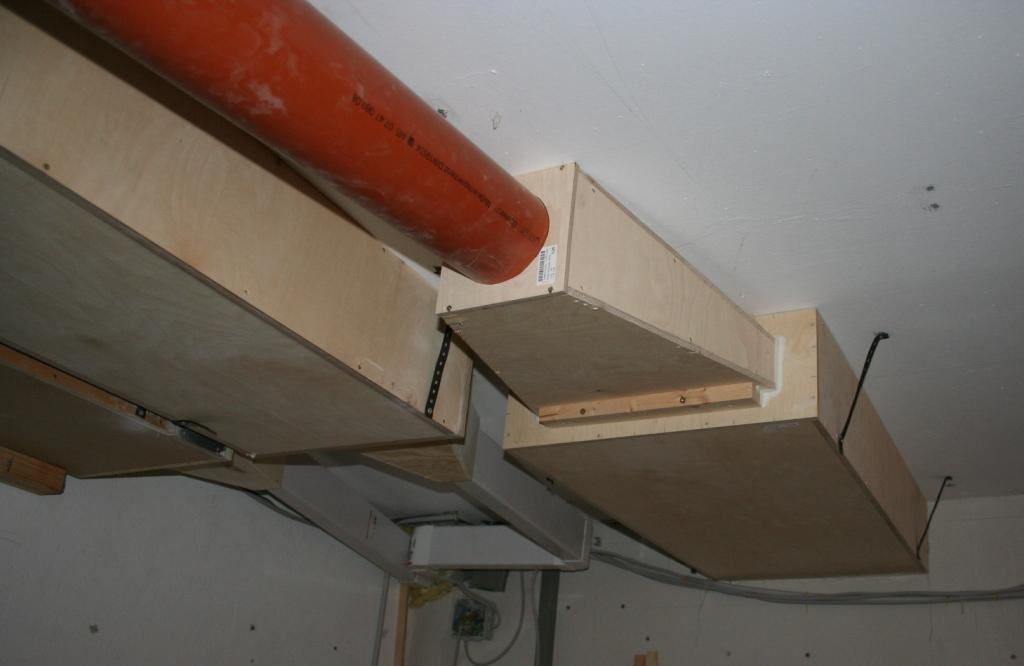

die hinteren 2 Dämpfer sind für die Hushbox, der vordere für die Belüftung des Kinos



Kinoraumbelüftung





Kinoraumentlüftung



Kinoraumbelüftung - Mauerdurchbruch - Ansicht vom Kino aus
Das Ganze wird Kinoseitig (wenn die Maskierung montiert ist) mit einer Akustikdecke verkleidet damit man nichts mehr sieht.




LG

Wolfgang
Geschrieben: 15 Nov 2010 13:08

KoRn

Avatar KoRn


Steeljunkie
Blu-ray Junkie
Aktivität:

Forenposts: 3.638
Clubposts: 1.833
seit 06.12.2009
Panasonic TX-P55VT30E
OPPO Digital OPPO BDP-93
Blu-ray Filme: 136
PS 3 Spiele: 6
Steelbooks: 13
zuletzt kommentiert:
Saw V - Unrated Fassung
Bedankte sich 246 mal.
Erhielt 367 Danke für 317 Beiträge
KoRn :D

da sieht man echt das sich einer viele Gedanken über sein HK gemacht sehr aufwendig wahnsinn ich bin beeindruckt :)

Geschrieben: 19 Nov 2010 09:56

wolfmunich1

Avatar wolfmunich1


Bigscreener
Blu-ray Starter
Aktivität:

Servus,

bevor ich nun die Decke über der Leinwand (mit integrierten Lüftungsöffnungen) wieder verschließe, möchte ich noch links und rechts eine Vorrichtung für eine vertikale Maskierung einbauen.

In der Skizze möchte ich euch schematisch darstellen was ich vorhabe.


Eine kleine Zusammenstellung dessen was ich zum Bau meiner vertikalen elektrischen Maskierung alles benötige.



das wären von links nach rechts:

1. Rohrmotor (den Günstigsten den es zu kaufen gibt)
2. Achtkantwelle zur Übertragung der Drehbewegung
3. Gegenlager, Mitnehmerscheibe (im Original ist es ein Gurtwickler), Montagehalter und Kugellager
4. Zahnkranz mit 16 Zähnen
5. Fahrradkette
6. Kettenblatt mit 44 Zähnen
7. Eine weitere Achtkantwelle mit Zubehör
8. handelsübliches Kunststoffrohr für die Aufnahme des Maskierungsstoffes.

Was auf dem Foto noch fehlt ist der Maskierungsstoff aus Samt sowie das Beschwerungsgewicht und diverse Montageschrauben, Winkel usw.

LG

Wolfgang
Geschrieben: 30 Nov 2010 15:51

wolfmunich1

Avatar wolfmunich1


Bigscreener
Blu-ray Starter
Aktivität:

Servus,

zwischenzeitlich habe ich meine Dipol-Surroundlautsprecher von Teufel M 700 D ersetzt durch die etwas größeren M 800 D aus dem Teufel Theater 8.

Hier ein Foto der bisherigen Dipole



und hier ein Foto der neuen Dipole. 2 für die Sidesurrounds und 2 für die Rearsurrounds.



LG

Wolfgang
