Da muss ich an dieser Stelle mal kurz klugscheißen. Bei der Kalibrierung macht es keinen Unterschied von welcher Quelle die Testbilder kommen. Insbesondere bei Gamma, Weißabgleich, hier kann man die Einstellungen 1:1 für den anderen Standart übernehmen, da sich hier nichts geändert hat. Auch bei Kontrast und Helligkeit ist es egal ob man für HD SD-Testmuster verwendet. Bei der Farbkalibrierung muss man lediglich in der Software festlegen für welchen Standart kalibriert, wegen den unterschiedlichen Farbräumen, aber auch hier kann man die Farbmuster von der PAL-DVD verwenden.

Die DVE-Disk ist aber trotzdem sehr interessant und geeignet. Denn die Restaurantszene kann für einen Vorher und Nachhervergleich der Farbkalibrierung verwenden. Für einen Gamma vergleich eignet sich die Schwarz/Weißszene des Sattelstarts.

Um das Thema warm zu halten, werd ich mal nen kleinen Erfahrungsbericht schreiben. Screenshoots kann ich zum jetzigen Zeitpunkt nicht reinstellen, wird aber nachgeholt.

Bildkalibrierung:
Beamer (Sony VPL-HW10) 20 Minuten warm laufen lassen und alles auf "Standart" gestellt.
Mit dem 100IRE Testbild die beste Position des Sensors gesucht und gefunden.
Referenzmessung (10 Graustufentestbilder) durchgeführt und festgestellt, das unter "Standart" der Schwarzwert nicht mehr so gut ist wie im "Kino"-Modus.
Ein wenig zu viel Blau und bisschen zu wenig Rot war messbar. Grün war fast ok.
Gammaverlauf lag ungefähr bei 2,1.
Außerdem habe ich mit Hilfe eines Testbildes die Schärfe auf 5 (Skala von 1-100) runtergestellt.

Zweite Messung im "Kino"-Modus ergab einen fast perfekten Farbraum.
Außerdem ist der Schwarzwert wieder wie gewohnt sehr gut.
Gammaverlauf 2,2.

Vor-Fazit Bildkalibrierung:
Im "Standart"-Modus ist das Bild heller und Farbenfroher. Der Schwarzwert und der Kontrast leiden aber darunter. Das helle Bild wird warscheinlich durch den zu hohen Blauanteil erziehlt.
Im "Kino"-Modus macht der Sony allerdings schon "Out-Of-The-Box" ne gute Figur. Sehr guter Kontrast und Schwarzwert und ein fast perfekter Farbraum.

Tonkalibrierung:
Als erstes hab ich ne CD mit 51 Sinustönen von 20-150Hz gebrannt.

Erste Messung mit Quadral Quintas Set und dem Subwoofer Teufel M5000THX (Standort: vorne rechts).
Peaks bei 30 und 60 Hz (bis zu 122db).
Basslöcher bei 54 und 70 Hz.
Das verrücken des M5000 brachte fast nichts.
Schlimm finde ich die beiden Peaks.
Denn die verursachen bei Film gucken unangenehmes dröhnen.
Die Basslöcher merkt man im Filmbetrieb eigentlich nicht.

Zweite Messung mit der gleichen Hardware.
Einziger Unterschied, es kam noch ein Sub mit ins Spiel. Ein Teufel Concept S Sub (Standort: hinten links).
Und das Ergebnis was verblüffend.
Die Peaks haben ein wenig an Schärfe verloren. Vor allem die 60Hz Spitze ist nun viel flacher.
Das 54Hz Bassloch ist immer noch da, aber das 70Hz Bassloch konnte der kleine Sub schon ein bisschen auffüllen.

Vor-Fazit Tonkalibrierung:
Ich hätte nie gedacht, das ein diagonal (zum Hauptsub) angeordnetter Sub derart ins Geschehen eingreifen kann, das selbst Raummoden ein wenig an Fahrt verlieren. Peaks werden flacher und Baslöcher werden ein wenig aufgefüllt.

So das wars zum jetzigen zeitpunkt erstmal von mir.
Sorry das ich euch noch keine Screenshoots präsentieren kann.
Wird auf jeden Fall nachgeholt.

Gruß M.

die Erfahrung mit dem zweiten Sub kann ich bestätigen. Bin sehr gespannt auf deine Mess-Dokumentation - viel Erfolg!

Womit kalibriere ich denn meinen Sat-Receiver? Hast du nen USB-Stick, den ich einstecken könnte und darüber kalibriere?

Hi Meckertasse,

hab das Thema erst jetzt entdeckt:o ich hätte vllt interesse am ausleihen aber erst in ein paar Monaten, bevor bei mir die neuen Boxen Stehen macht das keinen Sinn. Da du ja auch aus Bielefeld bist könnte ich ja vllt mal vorbei kommen und mir das mal anschauen wie das so funktioniert und was man damit so machen kann. Wenn das für dich in Ordnung wäre kannst du dich ja mal bei mir melden per PN. Ich würde mich freuen.

eine bitte hätte ich noch schau dir doch mal diesen Thread an:

Link

vllt kannst du mir helfen betreffs eines Händlers in Bielefeld

den Sat Reciever selber kannst du nicht kalibrieren. Das macht man über die Bildeinstellungen deines Fersehers. Dazu nimmt man entweder das eigene Auge, oder nen Sensor als Augenersatz.


Ausleihen wäre kein Problem!
kleine Leihgebühr und Kaution vorrausgesetzt. ;)

Anschauen wie das so funktioniert? mmmhhh...naja...das ist zwar möglich, aber unnötig. Denn das ausmessen der Lautsprecher ist relativ unspektakulär.
Wie schon oben beschrieben schmeißt man ne CD rein wo die Sinustöne von 20-150Hz drauf sind in den Player. Mit dem Schallpegelmessgerät misst man dann die db bei den einzelnen Frequenzen. Am ende alles in ne Exeltabelle packen und gucken wo Spitzen oder Löcher sind.
Um diese Spitzen und Löcher weg zu bekommen kann man entweden die LS verrücken bis es besser wird, nen Eqalizer zwischen schalten oder Bassfallen aufstellen um Pegelspitzen zu eleminieren.

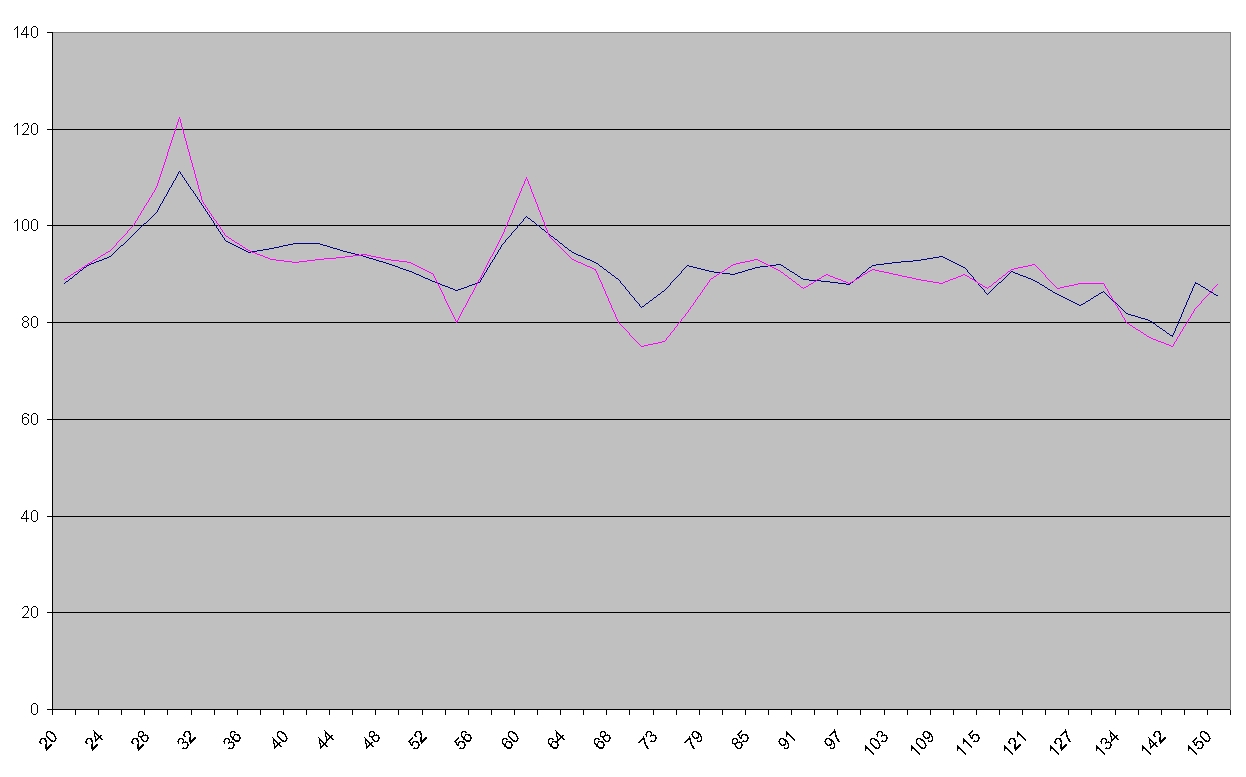

Bei mir brachte die Kombination von 2 Subwoofern schon enorme Verbesserungen (siehe Grafik, rosa ist vorher, blau ist nachher).

Den Rest versuche ich nun durch dämmung der Tür und Fensterscheiben (Eigenschwingungen) in den Griff zu kriegen.
Wenn das noch nicht reicht, werd ich mir Bassfallen bauen und aufstellen.

Gruß M.

und wo werden die Werte aufgelistet, die man dann in eine Exel - Tabelle schreibt? Oder sollte man besser Carma nutzen?

Das Schallpegelmessgerät hat nen Datenlogger.
d.h. das du nach dem Messvorgang die Daten an den PC senden kannst.
Dort siehste dann das db/Hz Diagramm und kannst die Daten dann an Exel exportieren.

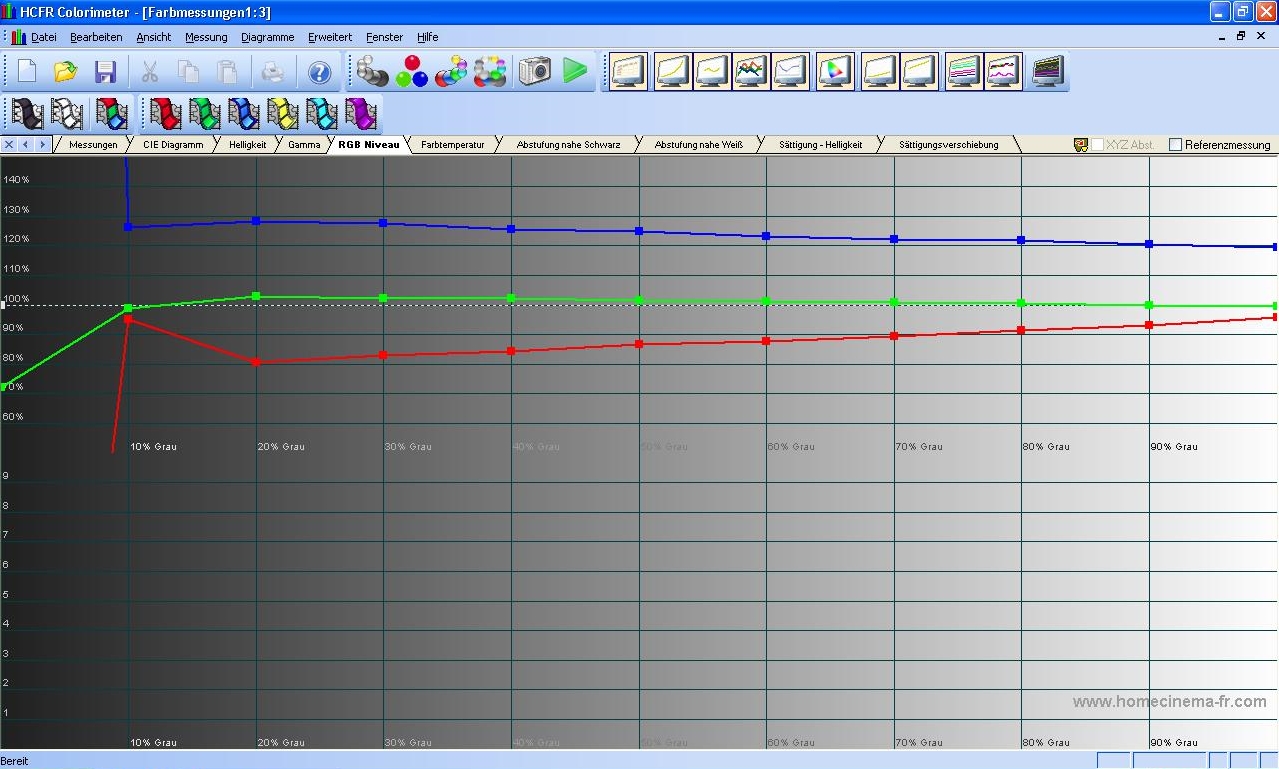

so und nun noch der versprochene Screenshoot von der Messung im "Standart" Profil.
Wie schon weiter oben erwähnt, etwas zuviel Blau und bissel zuwenig Rot.
Die Messung ist, Aufgrund des guten Schwarzwertes, erst ab 20IRE relevant.
Die 0IRE & 10IRE Messung kann man getrost unter Messfehler einordnen.
Der Sensor arbeitet unter 20IRE nicht korrekt und das wird durch den guten Schwarzwert des Projektors nochmal deutlich.
Die "Kino" Messung hab ich dummerweise nicht abgespeichert! :mad:
Mach ich dann nochmal und reiche den Screenie nach!



Gruß M.

aber ich muss ja das Testbild über den Sat - Receiver an den TV senden, damit ich diesen richtig konfigurieren kann!
