Das ist ein "Converter" auf dem Bild, sondern nur eine extra Karte, an der ein optischer und Coaxial (digital) Anschluss drauf ist... Und statt so einem Ding schließt du einfach direkt (nur per Verbindungskabel) den entsprechenden Anschluss an der Grafikkarte an...

Ich wer meinen HTPC jetzt einfach mal aufschrauben und das Ganze fotografieren!

Und du schraubst mal deinen PC auf und schaust auf die Grafikkarte drauf, was genau da drauf steht... da ist normal auch eine sog. "FCC" Nummer drauf... geb mir die einfach, damit bekomm ich alle Infos, die ich brauche! Im Geräte Manager wird nämlich immer nur der verbaute Grafikchip (GPU) angezeigt, und nicht von welchem Hersteller das Teil ist!

Soooo... hier sind mal ein paar Bilder meiner Grafikkarte:

Der blaue Kreis markiert den entsprechenden Anschluss




So sieht das dann aus, wenn das Kabel angeschlossen ist!




Und das ist der Anschluss an meinem Mainboard (beachte den 2-Poligen Stecker!)




Und das hier ist das Kabel, mit dem es verbunden wird... das Bild ist leider nix geworden! Jedenfalls hat es am einen Ende einen weißen kleinen Stecker (der in den Anschluss deiner Grafikkarte passen muss) und am anderen Ende zwei schwarze Stecker (durch den Schatten sieht es aus, als wären es 3, sind aber nur 2!), die eben an den entsprechenden Anschluss am Mainboard kommen!





Und zu guter letzt nochmal die Belegung des SPDIF Ausganges (des Mainboards / siehe auch Bild im Post auf der vorherigen Seite)... Angeschlossen wird das ganze dann nur and die beiden Markierten Anschlüsse:

rotes Kabel (+) = SPDIFOUT / schwarzes Kabel (-) = GND ("Erde" bzw. Minus)

Der +5V Anschluss wird in diesem Fall nicht benötigt! (der ist im Fall des optionalen Adapters, den du ja nicht brauchst, für die Stromversorgung des optischen Ausgangs gedacht)

Danke für die netten fotos ^^ werde mal versuchen dir schönere von meiner grafikarte usw zu machen

bei mir sieht das anders aus ^^ zumindest hab ich ein anderes kabel für spdfi ^^

so ich weiß zwar nicht warum meine kamera die nahen bilder nicht mag aber naja

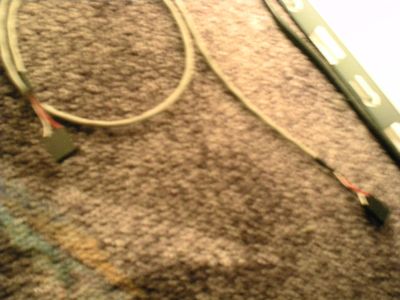

das kabel was ich fotografiert habe war mit dabei aber schaut anders aus als das was du mir gezeigt hast

Schalt mal den "Macro Mode" deiner Digicam mal ein... dann klappts auch mit den Nahaufnahmen ;)

Das Zeichen für den Macro Mode sieht folgendermaßen aus:


Passt denn das mitgelieferte Kabel in den 3 Pin Anschluss deiner Grafikkarte?? (kann das auf dem Foto nicht erkennen)... wenn ja, dann schließe es doch einfach an den SPDIF Ausgang deines Mainboards an und probiere, was dabei raus kommt!

PS: Kann es sein, dass du die "Danke" Fuktion des Forums noch nicht entdeckt hast?? ;) :D

Stimmt die Funktion hab ich noch nicht gesehn^^
sorry


der stecker passt leider nicht rein der den ich fotograbiltlid habe ist ein falch stecker mit 4 pins (Passt beim mainboard auf den spdfi ausgang)
und der der auf der Grafikkarte drauf ist ist ein 3 pin 1cm x 0,5cm stekcer schätz ich mal die größe ^^ und der 4 bin is ja nur nen millimeter dich und 2cm lang

Frag halt mal beim MediaMarkt nach, ob die sowas haben... kannst ja mal die Grafikkarte mitnehmen... die wissen dann schon, was für ein Kabel du brauchst, wenn du ihnen sagst, dass das eben den SPDIF Ausgang des Mainboards abgreifen soll!

Danke ^^ dachte ich mir schon vor 2 wochen gg

Nur leider haben die im mediamarkt und cosomos keine ahnung was spdfi ist ^^

hmm, evlt. gibts bei dir ja auch ein Computer-FACH-Geschäft um die Ecke??
