ChevChelios werkelt wieder am Heimkino

Zitat:

Zitat von Mr. Spock

eine passende Kirschholzwinkelkonstruktion oder ein L-Stahlblech. Fakt ist, das die Sonus Teilchen bei dieser Höhe 100% arretiert werden müssen, aber das Problem der Befestigung, hast du auch bei konfektionierten Boxenständern;).

Tja, dass die Boxen fest mit den Ständern verbunden sein müssen, sehe ich auch so. Ich bin mir nur nicht ganz schlüssig, ob ich jetzt lieber eine schwarze Stahl-Winkelkonstruktion wählen soll, oder die Holzvariante. In beiden Fällen würde ich die Rückwand durch die Halterung mit dem Ständer verschrauben und die Bodenplatte mit 4 kleine Gumminoppen bekleben, auf denen die Box dann aufliegt.

Zitat:

Zitat von Blutobi

Vielleicht mit vollflächigem Klettband ;).

http://www.alltests.de/hardware/reviews_03/revoltec_kkgitter/revoltec_kkgitter_1.php Da kann deine kleine auch schon an den Ständern rütteln :D

Ich denke, dadurch habe ich eine bessere Verbindung als durch die Klettbandvariante und eigentlich möchte die Sonus Faber Boxen nicht irgendetwas bekleben. Entweder greift der Kleber den Lack an oder verursachen Kleberückstände, die nur wieder schwer zu entfernen sind. Trotzdem Danke, Tobi, für die Idee.

Gruß
Chevi

zur Heimkinopräsentation

#42

Geschrieben: 31 Mai 2011 22:20

ChevChelios

Blu-ray Profi

Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008

Sony 65XD9305

Denon DBT-3313UD

Blu-ray Filme:

262

Steelbooks:

zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel

zuletzt bewertet:
Chinatown (1974)

Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge

ChevChelios werkelt wieder am Heimkino

Hallo zusammen,

nach reichlicher Überlegung ist nun die Entscheidung gefallen. Ich baue mir die Boxenständer selbst.
Bodenplatte wird jeweils eine schwarze Granitplatte, in welche in der Mitte ein 10 mm Loch gebohrt wird. Als Rohr wird ein matt schwarz oder Sonus Faber-farben (welch ein Wort) lackiertes Aluminiumrohr (Länge 100 cm, Durchmesser zwischen 100 und 150 mm) verwendet. Die Boxenplatte wird ebenfalls matt schwarz lackiert und hat nach vorne die Grundform der Elipsa Auditor. Nach hinten wird entweder eine weitere Platte angescheißt oder Winkelplatten zurecht geflext. Verbunden werden Fuß und Boxenplatte durch eine verschraubte Gewindestange. An der senkrecht stehenden Platte hinter der Box wird die Wandhalterung angeschraubt und die Box eingehängt. Die Box steht dann auf Gumminoppen, die auf der Boxenplatte aufgeklebt werden. In das Verbindungsrohr wird noch oben und unten jeweils ein Loch gebohrt, in welchem die Boxenkabel geführt werden können und zum Schluss wird das Rohr dann noch mit Quarzsand gefüllt.
Mal sehen, wann ich dazukomme. Ich werde den Bau jedenfalls durch Bilder dokumentieren und anschließend hier einstellen.
Ich danke Allen für die vielen Tipps, die letztendlich zu meiner Entscheidung beigetragen haben.

Gruß
Chevi

zur Heimkinopräsentation

#43

Geschrieben: 01 Juni 2011 11:56

Bakura2k3

Steeljunkie Extreme

Blu-ray Fan

Aktivität:

Klingt nach einer sehr vernünftigen Lösung für die Halterungen. Ich bin jetzt schon total auf die Bilder und das Endprodukt gespannt.

#44

Geschrieben: 01 Juni 2011 16:25

ChevChelios

Blu-ray Profi

Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008

Sony 65XD9305

Denon DBT-3313UD

Blu-ray Filme:

262

Steelbooks:

zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel

zuletzt bewertet:
Chinatown (1974)

Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge

ChevChelios werkelt wieder am Heimkino

Und noch eine Überganglösung bis zum neuen Rackbau

Ich werde mir heute wahrscheinlich noch eine Übergangslösung für meine Frontboxen basteln. Die Spielzeugboxen meiner Tochter sollen dem eigentlichen Verwendungszweck wieder zugeführt werden. Und die zwischengeschobenen Granitplatten sollen auch für den Ständerbau für die Sonus Faber Elipsa Auditor frei werden.

Dazu soll mit einfachen Hobbyholz eine kleine Ständerkonstruktion gebaut werden, die gleichzeitig die Box leicht nach hinten neigt.

Mal sehen, ob ich heute Abend dazu komme, aber wenn dann stell ich das Endergbnis heute noch ein.

Gruß
Chevi

zur Heimkinopräsentation

#45

Geschrieben: 05 Juni 2011 02:14

ChevChelios

Blu-ray Profi

Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008

Sony 65XD9305

Denon DBT-3313UD

Blu-ray Filme:

262

Steelbooks:

zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel

zuletzt bewertet:
Chinatown (1974)

Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge

ChevChelios werkelt wieder am Heimkino

Hallo zusammen,

heute Abend hatte ich mal ein bisschen Zeit meinen provisorischen Übergangsständer zu basteln. Eins kann ich schon vorweg sagen:" wer gut schätzen kann, ist klar im Vorteil".

Nachdem die beiden Ständer keine Endzeitlösung werden sollten, habe ich im Baumarkt diverse Reste zusammengekauft und zuschneiden lassen. Fuß- und Boxenplatte ist jeweils eine Birke Multiplexplatte. Das Verbindungsrohr wird aus Buche Spannplatte gefertigt. Nachdem das Birkenholz nicht so herausstechen soll, habe ich noch eine Teakholz-Lasur mitgenommen. Bis jetzt hat mich der Spaß ca. 20 Euro gekostet.

attachment.php?attachmentid=60376&stc=1&d=1307230611

attachment.php?attachmentid=60376&stc=1&d=1307230611

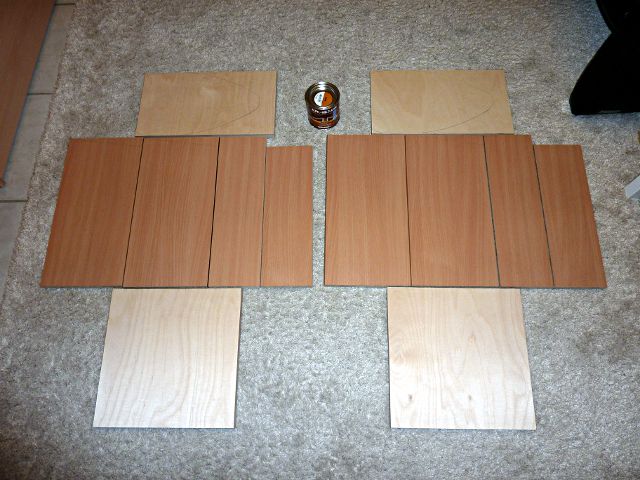

Bild 1: Die einzelnen Holzplatten für 2 Sonus Faber Cremona Auditor M Ständer.

Dann erst Mal alles zuschneiden. Ein Hoch auf die Handkreis- und Stichsäge. Nach dem Zuschneiden und Schleifen blieb folgendes übrig.

attachment.php?attachmentid=60378&stc=1&d=1307230620

attachment.php?attachmentid=60378&stc=1&d=1307230620

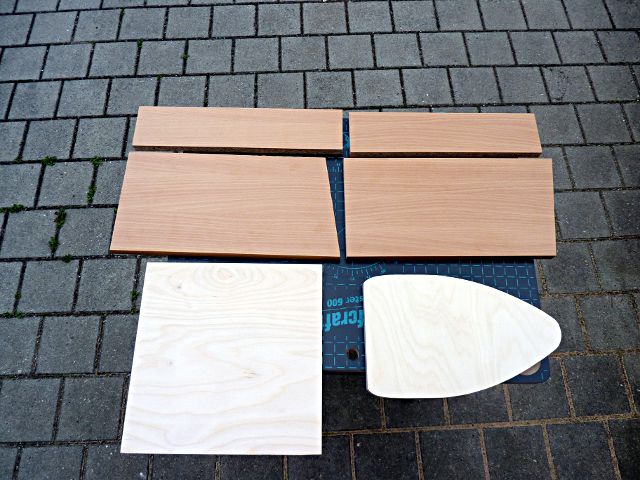

Bild 2: Die zugeschnitten Holzplatten

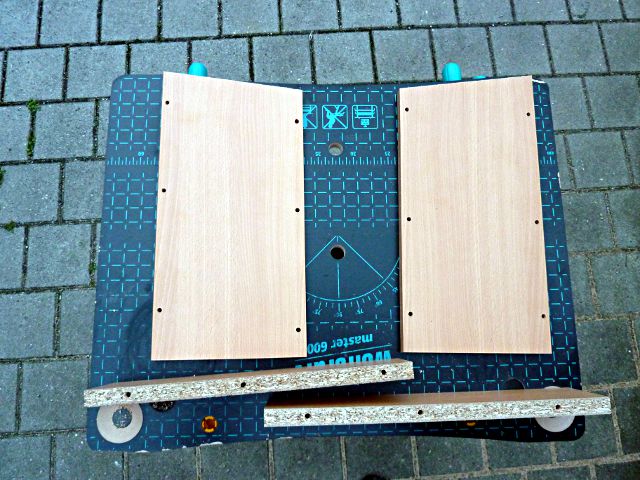

Da ich keine sichtbaren Schrauben verwenden wollte, hab ich noch ein paar Löcher für Holzdübel gebohrt (insgesamt 48 Löcher und wie sich bald herausstellen sollte, waren das 18 zu viel).

attachment.php?attachmentid=60380&stc=1&d=1307230628

attachment.php?attachmentid=60380&stc=1&d=1307230628

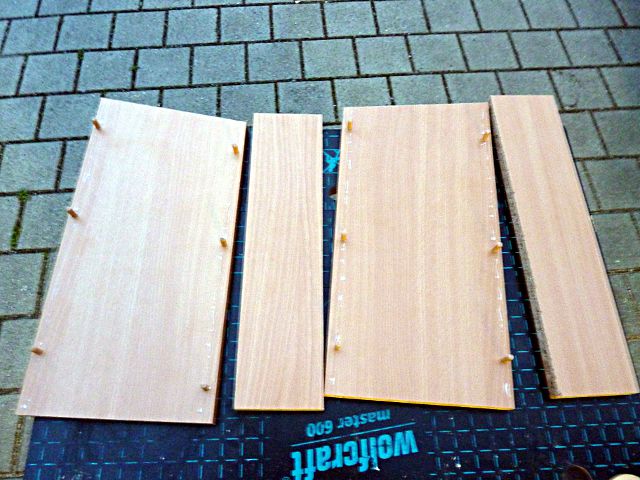

Bild 3: Löcher für Holzdübel

Holzdübel in die Löcher gesteckt und PU Kleber aufgetragen. Der hält bombenfest, trocknet in 15 - 30 Minuten und füllt noch Unebenheiten ein wenig auf, da der PU Kleber beim Aushärten aufschäumt.

attachment.php?attachmentid=60382&stc=1&d=1307230635

attachment.php?attachmentid=60382&stc=1&d=1307230635

Bild 4: Mit Holzdübel und aufgetragenen PU Kleber

Nach dem 2. Ständer mal ein Foto, wie die Ständer aussehen werden.

attachment.php?attachmentid=60384&stc=1&d=1307230641

attachment.php?attachmentid=60384&stc=1&d=1307230641

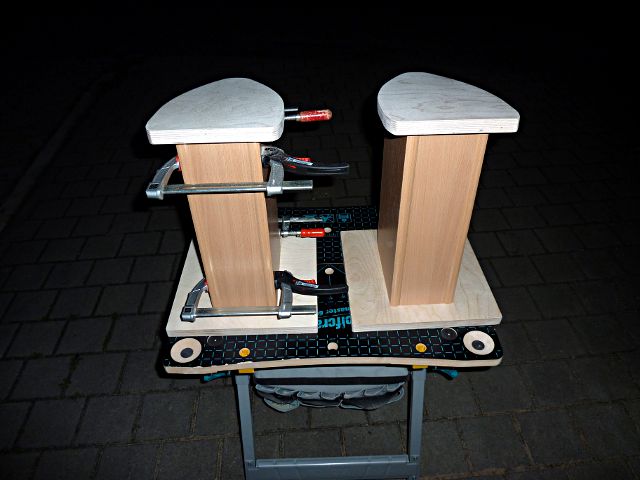

Bild 5: Der 2. Ständer wurde gerade frisch verklebt

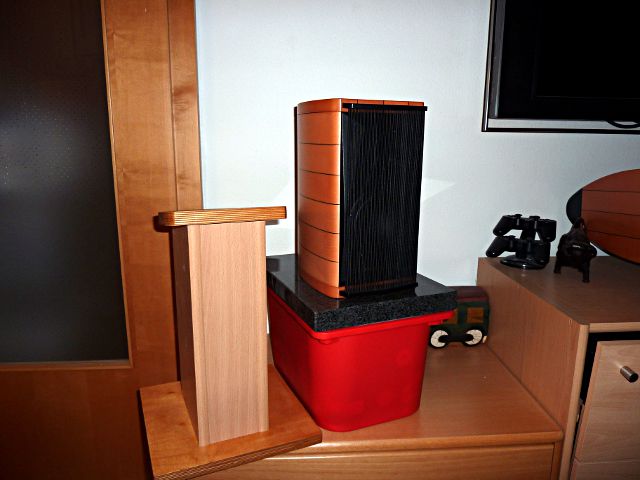

Nach dem Lasieren der Fuß- und Boxenplatte, dann das böse Erwachen. Die Ständer sind ca. 15 cm zu hoch.

attachment.php?attachmentid=60386&stc=1&d=1307230647

attachment.php?attachmentid=60386&stc=1&d=1307230647

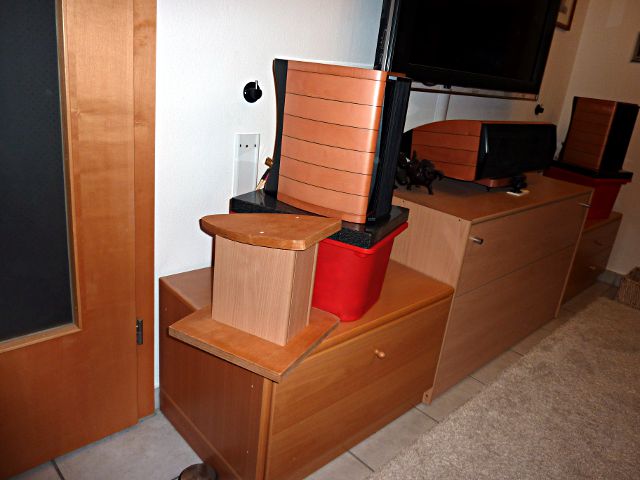

Bild 6: Leider hab ich mich bei der Höhe etwas verschätzt

Dann werde ich Morgen das Verbindungsrohr noch etwas kürzen müssen. Somit wird sich auch mein 3. Holzdübel pro Seite verabschieden. Trotzdem sollte der Ständer etwas stabiler werden, da der Schwerpunkt nun etwas niedriger liegt.

Vielleicht gibt es morgen Abend dann noch mal ein Update.

Gruß
Chevi

Anhänge:

zur Heimkinopräsentation

#46

Geschrieben: 05 Juni 2011 08:17

Blutobi

Steeljunkie

Blu-ray Papst

Aktivität:

Deine Ständer sehen schon mal Top aus:thumb:
Dasmit der höhe kann schon mal im Baustellenfieber passieren.
Mir hätte noch gefallen wenn die Grundplatte deiner Ständer eine
Rundung an den Ecken hätten . So ca. 5cm sieht danach etwas
weicher aus ;) Mit den Ecken passt es mir nicht soooooo zum
Gesamtbild deiner Top Ls-Ständer.
Handwerklich aber 1A umgesetzt :thumb: :thumb:
Tobi

Mit freundlichen Grüßen

Tobi

Redlounge Betreiber

Heimkino

#47

Geschrieben: 05 Juni 2011 10:11

ChevChelios

Blu-ray Profi

Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008

Sony 65XD9305

Denon DBT-3313UD

Blu-ray Filme:

262

Steelbooks:

zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel

zuletzt bewertet:
Chinatown (1974)

Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge

ChevChelios werkelt wieder am Heimkino

Hi Tobi,

ich hatte auch schon mit dem Gedanken gespielt, die Ecken noch etwas mehr abzurunden. Wenn ich heute zum Kürzen komme, dann mach ich das gleich mit.

Gruß Chevi

zur Heimkinopräsentation

#48

Geschrieben: 05 Juni 2011 16:47

Mr. Spock

Blu-ray Starter

Aktivität:

sehr schön dokumentiert und für ein Provisorium sehr gut umgesetzt :thumb: !

#49

Geschrieben: 06 Juni 2011 01:41

ChevChelios

Blu-ray Profi

Aktivität:

Forenposts: 3.668
Clubposts: 24
seit 04.01.2008

Sony 65XD9305

Denon DBT-3313UD

Blu-ray Filme:

262

Steelbooks:

zuletzt kommentiert:
Amazon erweitert seine "4 Blu-rays für 30,- EUR"-Aktion um Media Markt Aktionstitel

zuletzt bewertet:
Chinatown (1974)

Bedankte sich 796 mal.
Erhielt 1120 Danke für 506 Beiträge

ChevChelios werkelt wieder am Heimkino

Hallo zusammen,

nicht fertig, aber ein Stück weiter. Gestern war der Ständer noch ein wenig zu hoch.



Bild 1: Ständer noch zu hoch

So sind sie heute ein wenig kürzer geworden und ich hab die Löcher für die Boxenschrauben gebohrt.

attachment.php?attachmentid=60410&stc=1&d=1307316538

attachment.php?attachmentid=60410&stc=1&d=1307316538

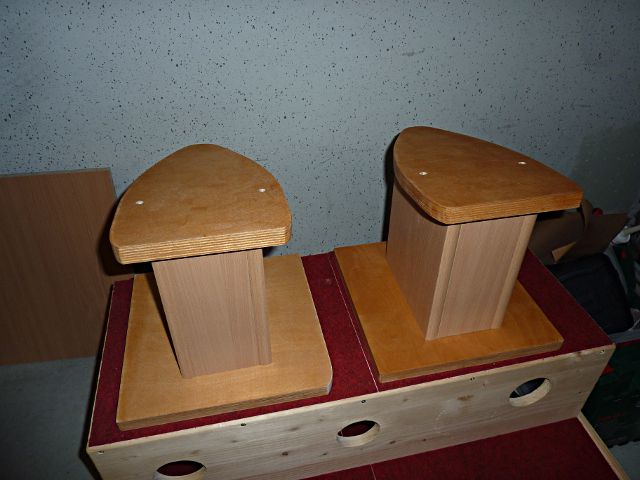

Bild 2: 16 cm tiefergelegte Boxenplatte

attachment.php?attachmentid=60414&stc=1&d=1307316553

Bild 3: Und neben den bisherigen Ständern

Und dann durfte die Cremona Auditor noch Probesitzen. Das mit dem leichten Winkel nach hinten sollte jetzt passen.

attachment.php?attachmentid=60416&stc=1&d=1307316560

attachment.php?attachmentid=60416&stc=1&d=1307316560

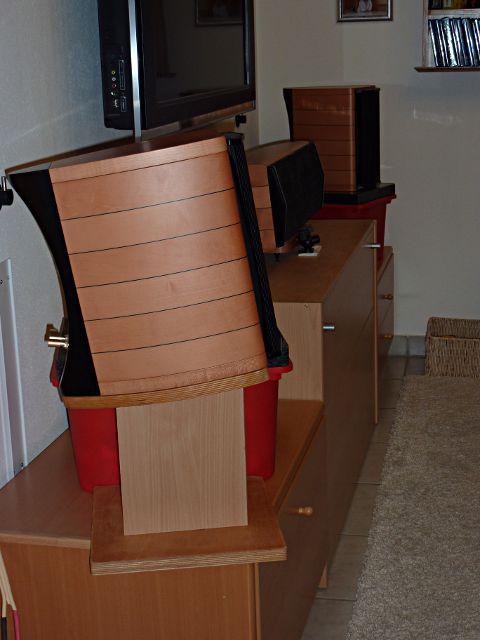

Bild 4: Hat soweit gepasst

Auf Anregung von Tobi und auch wegen Selbstzweifel überarbeite ich noch die Ecken des Ständerfußes. Ich wollte sie so wie die Front der Boxenplatte abrunden.

attachment.php?attachmentid=60412&stc=1&d=1307316547

attachment.php?attachmentid=60412&stc=1&d=1307316547

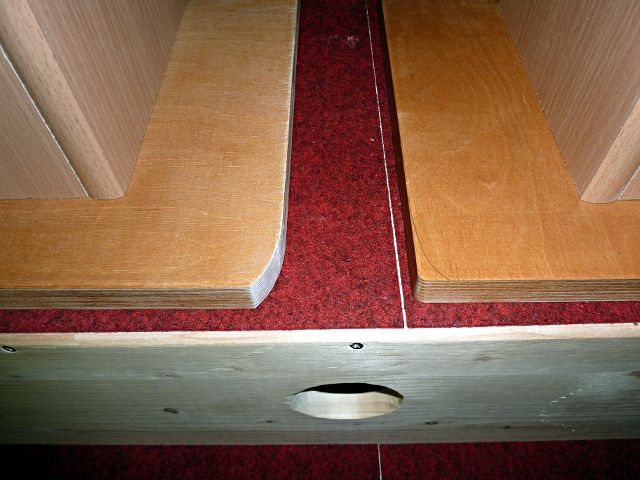

Bild 5: Neu abgerundete Ecken.

@Tobi:
Was meinste?

Gruß
Chevi

Anhänge:

zur Heimkinopräsentation

#50

Geschrieben: 06 Juni 2011 06:47

Blutobi

Steeljunkie

Blu-ray Papst

Aktivität:

Morgen Christian,
das sieht doch gleich viel besser aus :thumb:.
Auf den Foto sieht der Winkel der LS aber sehr steil aus.Der Center ist irgendwie flacher zum Höhrplatz ausgerichtet.Absicht oder Täuschung auf dem Foto ?
