5. Januar 2011
Das Projekt "Harmony"
Ich möchte an dieser Stelle auch einmal ein paar Worte über die Logitech Harmony Fernbedienungen verlieren und vielleicht ein paar Tipps geben, wie man so ein "Programmier"-Projekt angeht. Ohne dieses geniale Teil macht die Bedienung eines Heimkinos einfach nur halb so viel Spass.
Mich regt es immer ziemlich auf, wenn manche Leute aus Unkenntnis gleich herummosern, die Logitech Harmony sei so schwer zu konfigurieren, das Konzept wäre nicht das Wahre und nicht durchdacht, usw. Wenn man aber mit etwas Logik an die Sache geht, ist alles halb so schlimm. Und vielleicht kann ja ein geneigter Mitleser etwas mit der detaillierten Beschreibung anfangen und den Schrecken vor diesen Power-Fernbedienungen verlieren.
Das ganze war und ist unbestritten natürlich immer noch eine ziemliche Herausforderung, da bei der Vielzahl von Heimkino-Komponenten inkl. der Umschalter, Wandler, Konsolen auch noch die Lichtsteuerung integriert werden sollte. Und dass dies bestimmt einige Probleme verursachen würde, war im Vorfeld schon abzusehen. Besonders Timing-Probleme waren des öfteren zu beobachten, die es zu lösen galt.
Folgende Basiskonfiguration war erst einmal auf meiner Logitech Harmony 1100 zu erstellen:
1. Aktion "HD-TV"
SAT-TV-Receiver Kathrein UFS 910 einschalten, AVR einschalten/DVD-Eingang wählen/Surround-Mode wählen, HDMI-Verteiler einschalten/Eingang 1 wählen, Beamer einschalten/HDMI-Eingang wählen
2, Aktion "Bluray"
PS3 Slim einschalten, AVR einschalten/8CH-Eingang wählen , HDMI-Verteiler einschalten/Eingang 2 wählen, Beamer einschalten/HDMI-Eingang wählen
3. Aktion "HD-DVD"
HDDVD-Player Toshiba HD XE1 einschalten, AVR einschalten/Video2-Eingang wählen//Surround-Mode wählen, HDMI-Verteiler einschalten/Eingang 3 wählen, Beamer einschalten/HDMI-Eingang wählen
4. Aktion "Media"
Seagate FAT+ Mediaplayer einschalten, AVR einschalten/Video3-Eingang//Surround-Mode wählen wählen, HDMI-Verteiler einschalten/Eingang wählen, Beamer einschalten/Komponeneten1-Eingang wählen
Als Grundvoraussetzung ist leider der unschöne Fall zu beachten, dass bestimmte Komponenten an einer schaltbaren Mehrfachsteckdosenleiste hängen, die sich leider beim Einschalten der Leiste automatisch starten und NICHT im Standby-Modus verbleiben, z-B. der Kathrein-SAT-Recveiver und der FAT+ -Mediaplayer...
Die einzelnen Aktionen war schnell definiert, aber bereits der erste Test der einzelnen Aktivitäten ging schnell in die Hose, da sich der HDMI-Switch sowie der Beamer beharrlich weigerten, sich entsprechend einzuschalten. Ein Nachstarten über die Hilfe-Funktion der Harmony war jedoch problemlos möglich, so dass ein Sicht- bzw. Signal-Empfangsproblem ausgeschlossen werden konnte. Auch das ist immer zu prüfen, da sowohl der Logitech IR-Extender als auch der Logitech PS3 Adapter (IR-Blutooth) die Signale weitergeben müssen.
Da ich ein IR-Timingproblem beim Schalten des Marmitek-HDMI-Switch vermutet hatte, hatte ich als erstes einmal die Einschaltreihenfolge der Geräte innerhalb der Aktion geprüft. Hier sollte sich als zweites Gerät der Switch einschalten. Meine Vermutung war nun, dass der Switch einfach zulange braucht, um IR-Signale zu prüfen, ob sie überhaupt für ihn bestimmt sind. Jedes Gerät hat eine sogenannte "Geräteverzögerung", in deren Zeitspanne keine weiteren Signale verarbeitet werden können. In dieser Zeit wird ein fremdes oder eigenes IR-Signal ausgewertet, ob etwas zu tun ist. Kommt nun in dieser Auswertungszeit das eigentliche Einschaltsignal für den Switch, dann bekommt dieser es nicht mit und bleibt entsprechend ausgeschaltet. Die Lösung war sehr einfach, die HDMI-Switch war lediglich als erstes Gerät mit IR-Signalen zu befeuern, also als erstes Gerät in der Einschaltreihenfolge auszuwählen. Alternativ hätte man auch an der "Geräteverzögerung" drehen können, davon aber später mehr.
Nach Aktualisierung des IR-Extenders sowie der Harmony 1100 (dass übrigens beide Geräte bei jeder noch so kleinen Veränderung aktualisiert werden müssen, ist wirklich nervig...) konnte wieder gestetet werden. Und voila: der HDMI-Switch sprang in allen Aktionen wie gewünscht an und wählte seinen passenden Eingang.
Der Beamer blieb allerdings immer noch aus...
Dass der HDMI-Switch jetzt funktionierte, war ja schon mal ein Teilerfolg, als nächstes war dann der störrische Beamer an der Reihe, der sich immer noch beharrlich weigerte, automatisch zu starten.
Auch hier war das Nachstarten über den Hilfe-Assistenten erfolgreich. Folglich lag wiederum ein Timing-Problem mit der Geräteverzögerung vor. Da der Beamer als zweites Gerät starten sollte, mußte eine entsprechende Wartezeit im vorher IR-Signale-sendenden Gerät, dem HDMI-Switch, definiert werden. Hier wurde die Geräteverzögerung von 500ms auf 1000ms erhöht, die Harmony wartet dann 1 sek bis der Startbefehl für den Beamer gesendet wird. Nach üblichen Aktualisierungs-Prozedere sprang nun auch der Sanyo Z4 Beamer an.
Das Wechseln innerhalb der Aktionen ging ebenfalls gut, nicht notwendige Geräte werden herunter gefahren, benötigte Geräte entsprechend gestartet. Lediglich der Kathrein-Receiver wurde vorsorglich auf Dauer-On gestellt (unter der Harmony-Software als Gerätestatus "Geräte bleibt eingeschaltet" zu definieren) , da erstens das Booten ziemlich lange dauert und auch vermieden werden soll, dass eine gerade laufende Aufnahme abbricht bzw. ein gesetzter Timer verloren geht.
Das Ausschalten aller Komponenten über den Harmony-Hard-Button Power-Off funktioniert auch, leider brauchte der Sanyo-Beamer nochmals eine Bestätigung, damit er auch wirklich runter fährt (das Power-Off-Signal muß sozusagen ein zweites Mal gesendet werden).
Zu der Zeit ging übrigens auch eine Conrad-Bestellung für ein paar Klinkenstecker samt Kabel raus, da ich endlich die nicht näher beschriebene Klinkenbuchse an der Rückseite des Logitech PS3-Adapters verwenden wollte, für die sie eigentlich da ist. Normalerweise braucht der Logitech IR-Extender "Sichtkontakt" zum PS3 Adapter, der die Signale dann per Bluetooth an die PS3 Slim weitergibt. Signalweg: Harmony 1100 -[RF]-> IR Extender -[IR]-> PS3 Adapter -[BT]-> PS3 Slim.
An dieser 2,5mm-Klinkenbuchse kann nun der IR-Extender direkt angeschlossen werden und man erspart sich dadurch einen Signalwandlungsweg (IR Extender -[IR]-> PS3 Adapter).
Der IR-Extender besitzt seinerseits an der Rückseite vier 3,5mm-Klinkenbuchsen, an die normalerweise die vier zusätzlichen separaten IR-Sendediodenpaare angesteckt werden können. Eine dieser Buchsen wurde nun zum Anschluß des PS3-Adapters zweckentfremdet.
Das benötigte Kabel mit 2,5-Mono-Klinke auf 3,5-Mono-Klinke war einfach schnell zusammengelötet. Lustigerweise ging kein Stereokabel, der PS3-Adaper funzt nachweislich nur mit dem Mono-Stecker. Die Belegung im PS-Adapter ist irgendwie verdreht, eine Stereokabel funktioniert definitiv nicht.
Die angesprochenen zusätzlichen IR-Sendediodenpaare werden auch von mir verwendet. Da besonders die Dreambox 800 und auch die FAT+ einen sehr eingeschränkten IR-Empfangsbereich haben, kam es deshalb sehr oft zu Problemen bei der Signalübertragung, sobald man nicht direkt auf das entsprechende Gerät zielte.
Eine der Diodenpaare wurde deshalb innerhalb des links stehenden Sideboards verlegt, damit ein frontales Abstrahlen der IR-Signale auf die Problemgeräte gewährleistet ist. Der IR-Extender selbst befindet sich auf dem Sideboard weiter hinten zwischen dem linken Bass-Absorber und der linken Front-Lautsprecherbox und strahlt um 45 Grad verdreht in den Raum hinein, damit auch der Beamer erreicht werden kann. Der Extender ist so konfiguriert, dass alle Signale gleichzeitig vom Extender sowie über die angeschlossenen Dioden abgegeben werden. Seitdem haben die Geräte keinerlei Empfangsprobleme mehr.
Als nächstes sollte die Steuerung der Beleuchtung bzw. der zukünftigen Schaltsteckdosen in einer Aktion definiert werden. Wie bereits erwähnt, wurde zur Steckdosen-Ansteuerung auf ein anderes Konzept gesetzt, welches nicht, wie sonst üblich, den Lightmanager Pro verwendet. Ich habe mich für das X10-Steuerprotokoll entschieden, welches ähnlich zu PowerLAN, die Schaltbefehle auf das vorhandene 220V-Stromnetz moduliert. Alle am Hausnetz angeschlossene Verbraucher können somit über diese Signale gesteuert werden, sofern sie über einen entsprechenden X10-Adapter mit Strom versorgt werden. Bereits mit der X10-Funk-Fernbedienung ansteuerbar sind der Lichtkranz, die Lichtspots sowie die Stromzuführung zum Subwoofer. Einige Geräte sollten später auch über eine per X10 gesteuerte Schaltsteckdosenleiste ihren Strom bekommen.
Damit das ganze auch mit der Logitech Harmony 1100 funktioniert, ist ein "Übersetzer" notwendig, der die IR-Signale der Harmony in X10-Signale kodiert. Hierfür gibt es einen sogenannten IRRF-Transceiver IR7243 von Marmitek, der seine Steuer-Signale sowohl per Funk (per Marmitek-Funk-FB) also auch per IR bekommen kann. Der Transceiver wird von der Harmony voll unterstützt und findet sich auch als ganz normales Device in der Logitech-Datenbank.
Bezüglich des Beamer-Abschaltproblems (benötigt eine weitere Bestätigung zum Herunterfahren):
Da der Sanyo Beamer lediglich einen Power On/Off-Toggle zur Verfügung stellt und leider keine diskreten On/Off-Befehle, muß die Harmony trotzdem zwischen Anschalten (1x Power-Toggle) und Abschalten (2x Power-Toggle) unterscheiden. Deshalb wurde über die Harmony-PC-Software die Betriebseinstellung für den Beamer auf "Jeweils eine Taste auf der Fernbedienung zum Ein- und Ausschalten" abgeändert. Obwohl nur ein einziger Power-Toggle-Befehl existiert, gibt diese Einstellung die Möglichkeit, das Abschalten und Anschalten getrennt zu behandeln. Der Befehl zum Anschalten bleibt wie gehabt; für das Abschalten wird nun zusätzlich die Auswahl "Zum Ein- bzw. Ausschalten des Geräts sind mehrere Befehle erforderlich." getroffen. Nun läßt sich auch eine Abschaltbefehlssequenz von bis zu drei IR-Befehlen definieren. Hier wurde nun einfach der "Power-Toggle"-Befehl zweimal eingetragen und der Beamer schaltete sich danach wie gewünscht ab..
Die Aktion "Beleuchtung" war nun ebenfalls konfiguriert. Hier war lediglich zu beachten, dass für diese Aktion zwingend bei der Option "Unbenutzte Geräte ausschalten" die Einstellung "Eingeschaltet lassen" ausgewählt wird. Nur so ist gewährleistet, dass auch alle nicht verwendeten Geräte während der Aktion eingeschaltet bleiben. Hier trat dann zum ersten Mal ein Bug in der 1100-Software auf; anscheinend ist irgendetwas bei der Aktualisierung von Extender bzw. Harmony schiefgegangen. Obwohl die Einstellung "Eingeschaltet lassen" ausgewählt war, wurden bei Aufruf der Aktion trotzdem alle Geräte abgeschaltet (die Aktion enthält nur den Marmitek-Transceiver und sonst kein weiteres Device)!. Der telefonische Harmony-Support hat sich der Sache dann aber schnell angenommen und irgendwie in der Aktion "herumgefummelt", auf jeden Fall war das Problem danach nach erneuter Aktualisierung verschwunden.
Als nächstes waren die beiden "Autostarter" FAT+ Mediaplayer und der Kathrein-Sat-Receiver an der Reihe. Hatte allerdings noch keine Ahnung, wie ich da weiter vorgehen sollte, ohne dass die Harmony mit der Verwaltung der Ein/Aus-Schaltzustände aus dem Tritt kommt. Eventuell muß man sich mit einem Dummy-Gerät oder einem Dummy "Einschalt"-Befehl aushelfen. Momentan starten beide Geräte beim Hochfahren der Steckdosenleiste.
Hier mal ein paar Impressionen vom Fernbedienungswahnsinn:

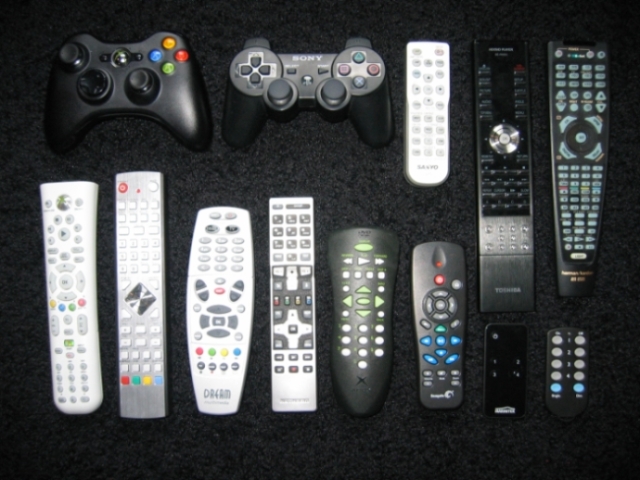

Bild 168: Der damals gültige FB-Fuhrpark

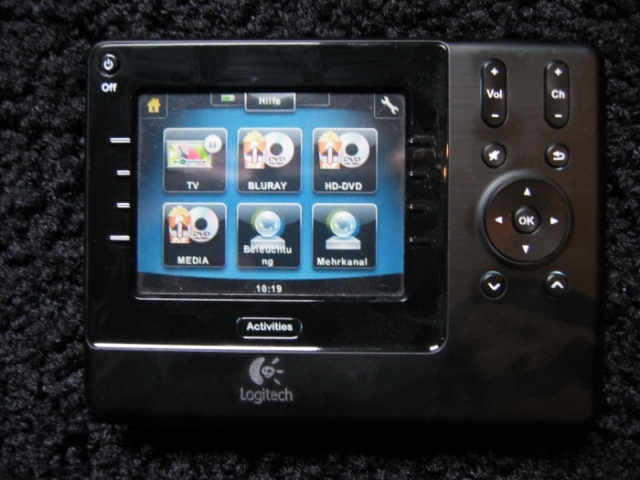

Bild 169: Die Universalkünstlerin Logitech Harmony 1100

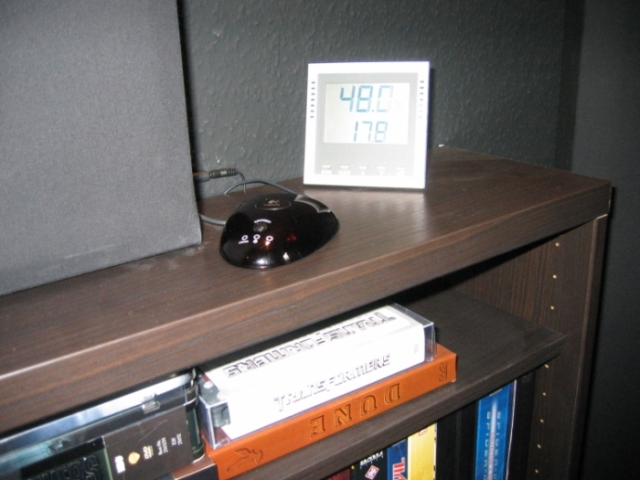

Bild 170: Der Harmony Funk-IR-Extender befeuert den ganzen Raum
Über und unter der Bioshock 2 -DVD sind die beiden kleinen IR-Dioden zu sehen, die zusätzlich am IR-Extender hängen. Darunter ein Bild vom Marmitek-Transceiver mit dem PS3-Adapter. An der Rückseite des PS-Adapters kann man auch die 2,5mm-Klinken-Buchse zum Anschluß an den Extender erkennen.

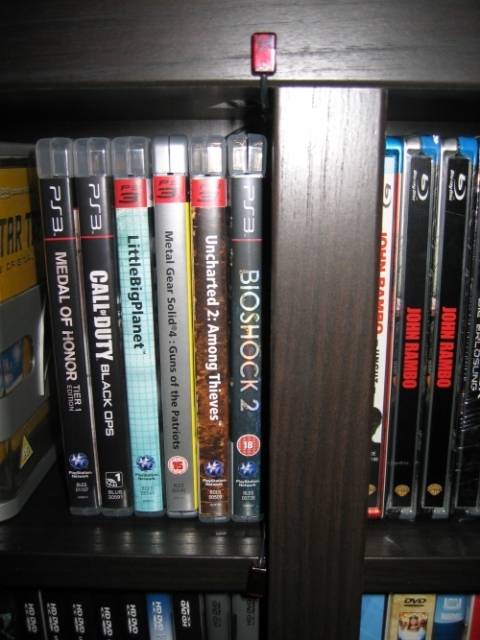

Bild 171: Die installierten IR-Dioden als Direktsstrahler für Problemgeräte

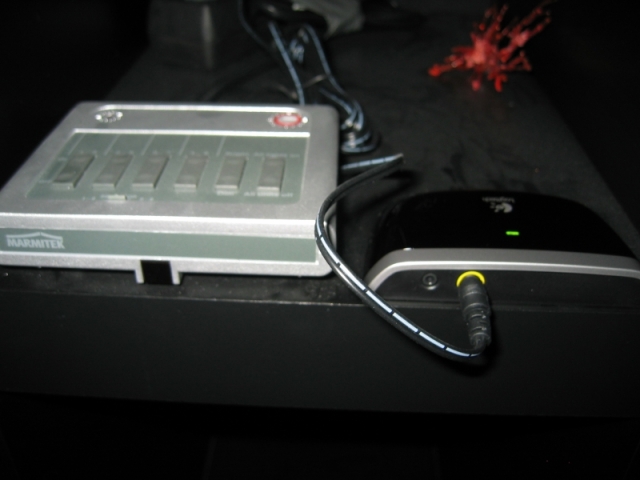

Bild 172: Marmitek X10-IRRF-Transceiver mit PS3-Blutooth-Adapter

Soweit der kleine Harmony-Exkurs zu dem damals im Einsatz befindlichen Geräten.
Das grundsätzliche Bediuenungskonzept ist immer noch das gleiche geblieben, es wurden lediglich ein paar Geräte ausgetauscht. Als Autostarter ist nur die Kathi verblieben und die darf das jetzt auch offiziell.
Anstelle der FAT+ werkelt jetzt ein Xtreamer Ultra HTPC mit OpenELEC/XBMC.
.
